W958D8NBYA4I TR

产品分类: 静态随机存储器(SRAM)
厂牌: WINBOND/台湾华邦
产品描述: 1.7V 2V 250MHz HyperBus 贴片安装,黏合安装
供应商型号: W958D8NBYA4I TR TFBGA-24
供应商: 期货订购
标准整包数: 2000
WINBOND/台湾华邦 静态随机存储器(SRAM) W958D8NBYA4I TR

W958D8NBYA4I TR概述

    W958D8NBYA: 256Mb HyperRAM 技术手册解析

    1. 产品简介


    W958D8NBYA 是一款由Winbond Electronics开发的256Mb容量的HyperRAM存储器。它采用HyperBus接口,支持高达250MHz的时钟频率,并通过双倍数据速率(DDR)实现了高达500MB/s的数据传输速度。这种高性能存储器专为需要高带宽且低引脚数的应用设计,如嵌入式系统、工业控制和物联网设备。
    主要功能:
    - 支持HyperBus接口协议
    - 双倍数据速率(DDR),提供500MB/s的数据吞吐量
    - 配备8位数据总线(DQ[7:0])
    - 内置硬件复位(RESET#)和读写数据选通(RWDS)
    应用领域:
    - 嵌入式系统
    - 工业自动化
    - 消费类电子产品
    - 物联网设备

    2. 技术参数


    以下是W958D8NBYA的主要技术规格:
    | 参数 | 描述 |

    | 接口类型 | HyperBus |
    | 工作电压范围 | 1.7V~2.0V |
    | 最大时钟频率 | 250MHz |
    | 数据传输速率 | 双倍数据速率(DDR),最高可达500MB/s |
    | 输入信号 | CS#、CK/CK#、DQ[7:0]、RWDS、RESET# |

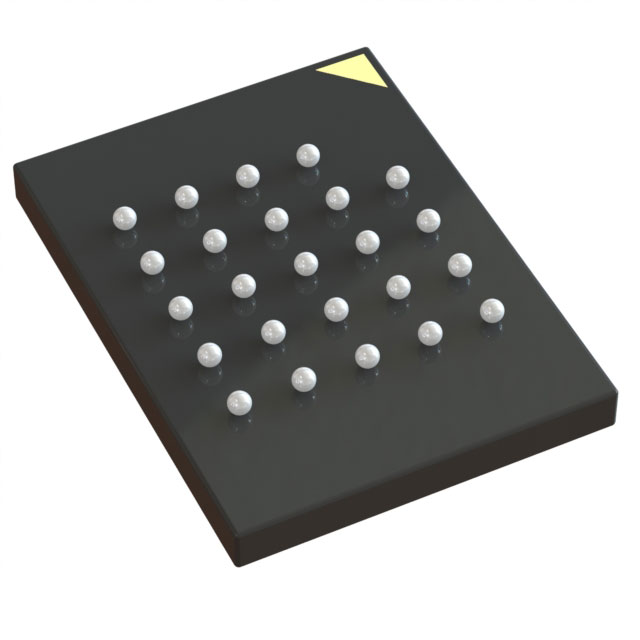

    | 引脚数量 | 24球TFBGA封装 |
    | 工作温度范围 | -40°C 至 +85°C |
    电气特性:
    - 支持多种电源模式,包括混合睡眠模式和深度掉电模式。
    - 配置灵活的突发长度,支持线性突发和不同长度的包裹突发。
    存储空间:
    - 容量:256Mb
    - 寻址方式:基于HyperBus的内存空间寻址,支持部分数组刷新。

    3. 产品特点和优势


    独特功能:
    - HyperBus接口减少了引脚数量,简化了PCB布局设计。
    - 支持多种刷新模式(全阵列刷新和部分数组刷新),提高了系统的可靠性。
    - 灵活的突发配置,支持线性和包裹突发模式,适合不同应用场景。
    市场竞争力:
    - 高性能:500MB/s的数据吞吐能力使其适用于高带宽需求的应用。
    - 低功耗:多种电源管理选项显著降低功耗。
    - 小尺寸:24球TFBGA封装节省空间,适合紧凑型设计。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于实时数据采集和处理,要求高速存取和低延迟。
    - 嵌入式设备:作为主控板的核心存储模块,支持快速启动和数据交换。
    - 物联网设备:适合传感器网络节点,提供高效的边缘计算能力。
    使用建议:
    - 在设计中优先考虑HyperBus的信号完整性,确保CK/CK#和RWDS信号的正确时序。
    - 对于低功耗应用,建议启用深度掉电模式以降低待机功耗。
    - 在进行大规模存储操作时,建议结合部分数组刷新模式以提高效率。

    5. 兼容性和支持


    兼容性:
    - W958D8NBYA支持HyperBus协议,可与各种符合该标准的主控芯片无缝对接。
    - 兼容多种操作系统和嵌入式平台,如Linux、RTOS等。
    支持和服务:
    - Winbond提供详尽的技术文档和参考设计。
    - 客户技术支持团队随时解答客户疑问,帮助解决实际问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始加载失败 | 确保RESET#引脚正确配置并连接到VCC |
    | 数据传输不稳定 | 检查CK和CK#信号的时序是否满足规范 |
    | 功耗异常高 | 启用深度掉电模式或其他低功耗模式 |

    7. 总结和推荐


    综合评估:
    - W958D8NBYA凭借其HyperBus接口和高性能特性,在嵌入式系统和工业应用中表现出色。
    - 产品提供了丰富的配置选项和强大的兼容性,使其成为众多应用的理想选择。
    推荐:
    - 强烈推荐用于需要高带宽、低引脚数和低功耗的嵌入式设计。对于需要高效存储解决方案的开发者,这款产品是不二之选。

    版权所有 © 2021 Winbond Electronics Corporation. All rights reserved.

W958D8NBYA4I TR参数

参数
最大时钟频率 250MHz
最大工作供电电压 2V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 HyperBus
存储容量 -
最大供电电流 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W958D8NBYA4I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 静态随机存储器(SRAM) WINBOND/台湾华邦 W958D8NBYA4I TR W958D8NBYA4I TR数据手册

W958D8NBYA4I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
