W25Q64JVXGIM TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 8MB 8 M x 8 2.7V 25mA 3.6V 133MHz SPI-Quad I/O 8bit XSON-8 贴片安装
供应商型号: W25Q64JVXGIM TR XSON-8(4X4)
供应商: 期货订购
标准整包数: 5000

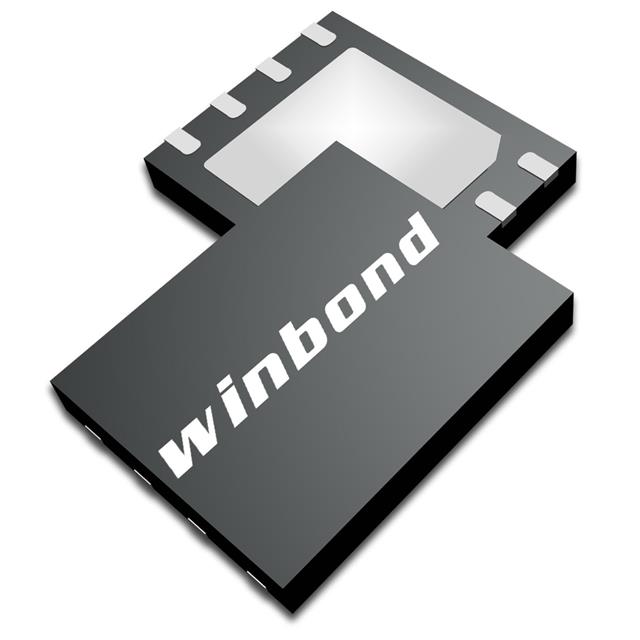

WINBOND/台湾华邦 闪存(Flash) W25Q64JVXGIM TR

W25Q64JVXGIM TR概述

    W25Q64JV 64M-bit Serial Flash Memory 技术手册

    1. 产品简介


    W25Q64JV 是一款 64M-bit 的串行闪存芯片,提供紧凑空间内的存储解决方案,适用于电源有限、引脚少且功耗低的应用场景。作为 25Q 系列的一部分,它提供了普通串行闪存设备无法比拟的灵活性和性能,适用于代码影射到 RAM、直接从双/四 SPI(XIP)执行代码,以及语音、文本和数据存储。该芯片的工作电压范围为 2.7V 至 3.6V,低功耗模式下的电流消耗仅为 1μA。所有型号均采用节省空间的封装形式,适用于工业级及扩展温度范围(-40°C 至 +85°C 或 -40°C 至 +105°C)。
    W25Q64JV 的阵列由 32,768 个可编程页面组成,每个页面大小为 256 字节,单次最多可编程 256 字节数据。支持 4KB、32KB 和 64KB 的分组擦除操作,同时提供完整的芯片擦除功能。小容量的 4KB 扇区允许更高的应用灵活性,特别适合需要频繁数据和参数存储的应用。
    此外,W25Q64JV 支持标准的串行外设接口(SPI)、双 I/O SPI 和四 I/O SPI,最高支持 133MHz 的时钟频率,使得其双 I/O 和四 I/O 模式下能达到 266MHz 和 532MHz 的等效速率,显著优于传统的异步 8 和 16 位并行闪存。还支持 JEDEC 标准制造商和设备 ID 识别、64 位唯一的序列号和三个 256 字节的安全寄存器。

    2. 技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 规格 |

    | 容量 | 64M-bit (8M-byte) |
    | 工作电压 | 2.7V 至 3.6V |
    | 功耗(典型值) | 睡眠模式下电流消耗 <1μA |
    | 工作温度范围 | -40°C 至 +85°C / -40°C 至 +105°C |
    | 写入周期寿命 | ≥100K 次/扇区 |
    | 数据保留时间 | >20 年 |
    | 擦除/写入频率 | 4KB 扇区擦除、32KB 块擦除、64KB 块擦除和全片擦除 |
    | 数据传输速率(Fast Read Quad I/O) | 最高可达 532MHz |

    3. 产品特点和优势


    W25Q64JV 具备以下独特功能和优势:
    1. 高性能支持:最高支持 133MHz 单通道 SPI 和双/四通道 SPI 高达 266/532MHz 等效速率。
    2. 高可靠性:具备超过 100,000 次的擦写循环,且数据保留时间超过 20 年。
    3. 灵活架构:扇区大小为 4KB,支持均匀的扇区/块擦除操作,适配多种应用需求。
    4. 先进安全性:支持软件和硬件写保护,提供顶部/底部和互补阵列保护,以及单个块/扇区独立保护功能,进一步增强了安全性。
    5. 多功能支持:集成 64 位唯一序列号、JEDEC 标准设备识别和三个 256 字节安全寄存器。

    4. 应用案例和使用建议


    W25Q64JV 广泛应用于消费电子、工业控制、通信设备和汽车电子等领域,以下是一些典型应用场景:
    1. 代码影射与直接执行:用于代码从串行闪存快速加载至 RAM 或直接从 SPI 接口执行代码。
    2. 数据存储:用于存储日志、参数配置或用户数据,尤其适用于需要频繁读写的应用。
    3. 设备身份认证:利用其唯一的序列号,结合加密算法,实现设备的身份验证。
    使用建议:
    - 在高速数据传输场景中,优先选择 Quad SPI 模式以获得更高吞吐量。
    - 在功耗敏感的应用中,可启用睡眠模式降低功耗。
    - 对于需要高度安全性的场合,建议结合硬件写保护功能启用多重保护机制。

    5. 兼容性和支持


    W25Q64JV 支持多种封装类型,包括:
    - 8 引脚 SOIC 208-mil
    - 8 引脚 WSON 6x5-mm/8x6-mm
    - 16 引脚 SOIC 300-mil
    - BGA 和 CSP 封装选项
    Winbond 提供全面的技术支持和定制服务,帮助客户快速集成和调试该芯片。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 写保护功能失效 | 确认是否正确配置 Write Protect 寄存器 |
    | 读取数据错误 | 检查是否有正确的设备 ID 设置 |
    | 芯片无法进入睡眠模式 | 确保睡眠模式指令已正确发送 |

    7. 总结和推荐


    W25Q64JV 是一款高性能、低功耗且高可靠性的串行闪存芯片,在工业应用中表现出色。它提供了灵活的架构、强大的安全功能和广泛的应用场景支持。对于需要高效存储解决方案的用户,尤其是对功耗和安全性要求较高的行业,W25Q64JV 是一款非常值得推荐的产品。
    推荐指数:★★★★★

W25Q64JVXGIM TR参数

参数
存储容量 8MB
最大供电电流 25mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 8 M x 8
数据总线宽度 8bit
接口类型 SPI-Quad I/O
通用封装 XSON-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W25Q64JVXGIM TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q64JVXGIM TR W25Q64JVXGIM TR数据手册

W25Q64JVXGIM TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 3.0348
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 15174
