W25N01GVZEIG TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦

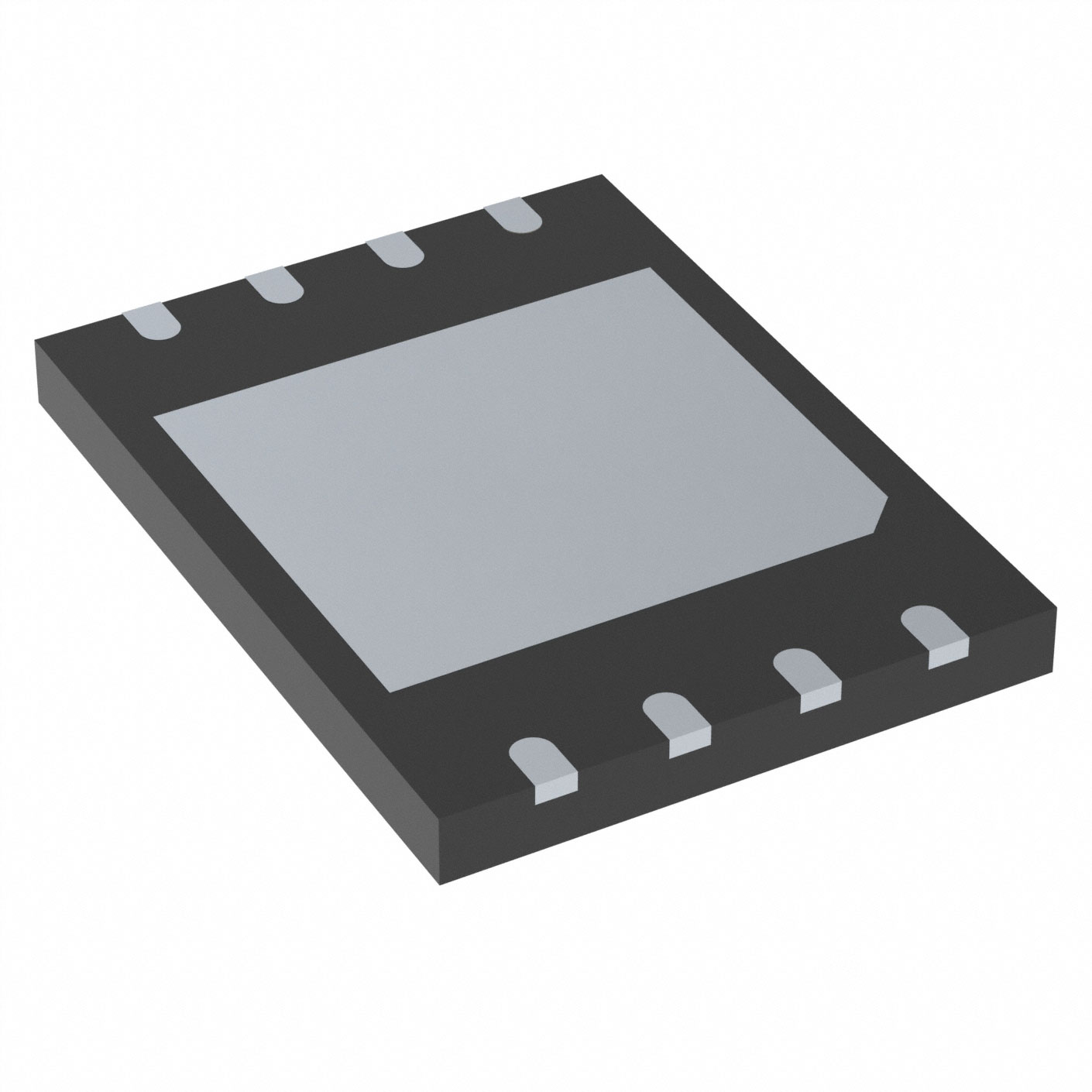

产品描述: 1Gb (128M x 8) 2.7V 3.6V 104MHz SPI WSON-8 贴片安装,黏合安装 6mm*8mm*730μm
供应商型号: 454-W25N01GVZEIGTR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25N01GVZEIG TR

W25N01GVZEIG TR概述

    # W25N01GVxxIG/IT 1G-bit Serial SLC NAND Flash Memory 技术手册

    产品简介


    基本介绍
    W25N01GVxxIG/IT 是一款高速串行单层单元(SLC)NAND闪存芯片,具备容量为1G-bit。该产品支持双倍和四倍I/O串行外围接口(SPI),以及缓冲读取和连续读取模式,广泛应用于嵌入式系统、消费电子、工业控制等领域。
    主要功能
    - 高速串行接口:支持Dual SPI 和 Quad SPI 模式。
    - 数据存储:提供高达1G-bit 的存储空间。
    - 多样化读取模式:支持缓冲读取和连续读取。
    - 强大的保护机制:内置写保护和状态寄存器保护功能。
    - 宽泛的工作温度范围:适应各种严苛的环境条件。
    应用领域
    - 嵌入式系统
    - 工业控制设备
    - 消费电子产品
    - 医疗设备
    - 汽车电子

    技术参数


    核心规格
    - 容量:1G-bit
    - 接口类型:SPI
    - 数据传输速率:高达40MHz(Quad SPI)
    - 工作电压:2.7V 至 3.6V
    - 封装形式:8-pad WSON 8x6-mm、16-pin SOIC 300-mil、24-ball TFBGA
    性能参数
    - 编程时间:典型值 5ms
    - 擦除时间:典型值 2s(块擦除)
    - 读取速度:最高可达 104MB/s
    - 写保护:支持通过写保护引脚进行硬件锁定
    - 电气特性:支持多种工作模式(如Buffer Read、Continuous Read)
    工作环境
    - 温度范围:工业级 -40°C 至 +85°C
    - 湿度范围:≤85%(非凝结)

    产品特点和优势


    独特功能
    1. 高性能传输:支持Quad SPI模式,显著提高数据传输效率。
    2. 灵活的读取模式:提供Buffer Read 和 Continuous Read两种模式,满足不同应用场景需求。
    3. 高可靠性:采用先进的错误校验算法(ECC),确保数据完整性。
    4. 低功耗设计:在休眠状态下消耗极低的电流,适合便携式设备。
    市场竞争力
    - 成本效益:相比同类产品,W25N01GVxxIG/IT 在保证性能的同时降低了整体成本。
    - 广泛兼容性:适用于多种主流MCU和处理器平台。
    - 高度可靠:经过严格的测试验证,能够在恶劣环境下稳定运行。

    应用案例和使用建议


    典型应用案例
    1. 固态硬盘(SSD)控制器:用于存储用户数据和操作系统文件。
    2. 网络路由器和交换机:作为启动代码和配置数据的存储介质。
    3. 车载娱乐系统:存储导航地图和其他多媒体资源。
    使用建议
    - 根据具体应用选择合适的读取模式(Buffer Read 或 Continuous Read)以优化性能。
    - 确保正确的电源管理和温度控制,特别是在极端条件下。
    - 在设计电路时,注意信号完整性问题,特别是对于Quad SPI模式下的高频信号。

    兼容性和支持


    兼容性
    W25N01GVxxIG/IT 与多种主流微控制器和处理器完全兼容,例如STM32系列、NXP LPC系列等。其标准化的SPI接口简化了与其他设备的集成过程。
    支持和服务
    - 技术文档齐全,包括Datasheet、Application Notes等。
    - 提供全面的技术支持,涵盖产品选型、设计指导和故障排查。
    - 保修期长达一年,确保客户的长期利益。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:设备无法正常初始化。
    - 解决方法:检查供电电压是否符合要求;确认复位信号是否正确;参考Datasheet中的Device Reset指令说明。

    2. 问题:数据读取出现错误。
    - 解决方法:启用ECC校验功能;检查内存地址是否正确;联系技术支持获取进一步帮助。
    3. 问题:设备过热导致性能下降。
    - 解决方法:增加散热措施,如加装散热片或风扇;优化电源管理策略。

    总结和推荐


    综合评估
    W25N01GVxxIG/IT 是一款高性能、高可靠性的串行SLC NAND闪存芯片,特别适合需要大容量存储且对成本敏感的应用场景。其强大的功能集、灵活的操作模式以及优秀的性价比使其成为众多设计师的理想选择。
    推荐使用
    综上所述,我们强烈推荐 W25N01GVxxIG/IT 作为新一代嵌入式系统的存储解决方案。无论是开发初期还是生产阶段,它都能提供卓越的支持和服务,帮助您快速推出高质量的产品。

W25N01GVZEIG TR参数

参数
数据总线宽度 -
接口类型 SPI
存储容量 1Gb (128M x 8)
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
长*宽*高 6mm*8mm*730μm
通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25N01GVZEIG TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25N01GVZEIG TR W25N01GVZEIG TR数据手册

W25N01GVZEIG TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.565 ¥ 30.1243
10+ $ 3.179 ¥ 26.8626
25+ $ 3.025 ¥ 25.5613
100+ $ 2.8944 ¥ 24.4577
250+ $ 2.808 ¥ 23.7276
500+ $ 2.6565 ¥ 22.4474
1000+ $ 2.5935 ¥ 21.9151
4000+ $ 2.457 ¥ 20.7617
库存: 8138
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.12
