W988D2FBJX6I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦

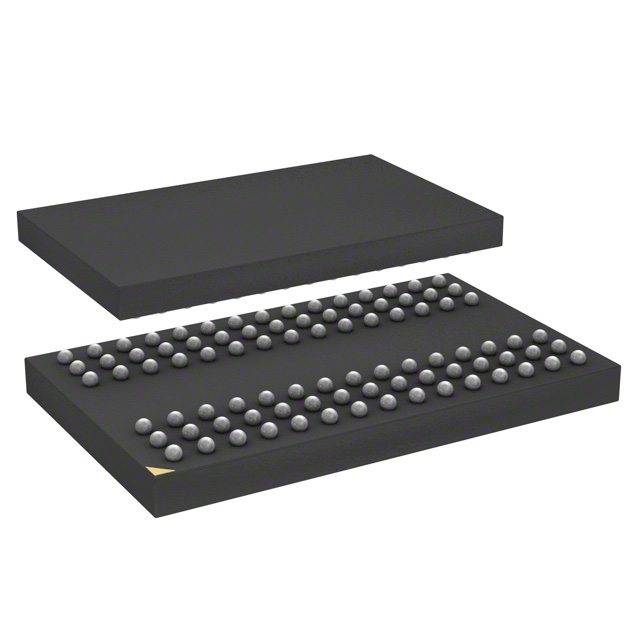

产品描述: 256Mb (8M x 32) 8Mx32 1.7V 75mA 1.95V 166MHz Parallel 32bit BGA 贴片安装 13mm*8mm*660μm
供应商型号: W988D2FBJX6I VFBGA-90(8X13)
供应商: 期货订购
标准整包数: 240
WINBOND/台湾华邦 动态随机存储器(DRAM) W988D2FBJX6I

W988D2FBJX6I概述

    # Winbond 256Mb Mobile Low Power SDRAM 技术手册解析

    1. 产品简介


    Winbond 256Mb 移动低功耗 SDRAM 是一款采用高性能制造工艺设计的同步存储器,专为需要大容量和低功耗的应用场景而开发。该产品内部包含268,435,456个存储单元,提供两种组织方式:2,097,152字 × 4银行 × 32位或4,194,304字 × 4银行 × 16位。该器件以全同步模式运行,在系统时钟的正沿同步输出数据,最高支持166MHz的时钟频率。此外,它还具备多种低功耗特性,如部分阵列自刷新(PASR)和自动温度补偿自刷新(ATCSR),非常适合用于2.5G/3G手机、PDA、数码相机、移动游戏机以及其他手持设备。

    2. 技术参数


    2.1 技术规格
    - 供电电压: VDD = 1.7V~1.95V; VDDQ = 1.7V~1.95V
    - 工作频率: 166MHz(-6), 133MHz(-75)
    - 自刷新模式: 标准自刷新模式
    - 部分阵列自刷新: 可编程部分阵列自刷新
    - 电源模式: 电源下电模式
    - 深度电源下电模式(DPD): 支持
    - 输出缓冲驱动强度: 可编程输出缓冲驱动强度
    - 自刷新温度补偿: 自动温度补偿自刷新
    - CAS延迟时间: 2和3
    - 突发长度: 1, 2, 4, 8 和满页
    - 刷新周期: 64ms
    - 接口类型: LVCMOS
    - 封装形式: 54球VFBGA(x16) 或 90球VFBGA(x32)
    2.2 工作环境
    - 工作温度范围: 工业级(-40°C ~ +85°C); 扩展级(-25°C ~ +85°C)

    3. 产品特点和优势


    Winbond 256Mb 移动低功耗 SDRAM 的主要特点包括:
    - 超低功耗设计,适合电池供电设备
    - 高速数据传输能力,支持高达166MHz的工作频率
    - 多种低功耗模式,有效延长设备续航时间
    - 支持多种突发长度和CAS延迟配置,灵活适应不同应用场景
    - 高度集成,减少了外部电路的设计复杂度

    4. 应用案例和使用建议


    4.1 应用案例
    - 2.5G/3G手机: 用于存储通话记录、短信、联系人等数据
    - PDA: 用于运行操作系统和应用程序
    - 数码相机: 用于存储拍摄的照片和视频
    - 移动游戏机: 提供快速的数据访问速度,提升游戏体验
    4.2 使用建议
    - 在选择具体型号时,需根据实际需求考虑工作温度范围和频率要求
    - 确保电源电压稳定,避免因电压波动导致器件损坏
    - 合理配置自刷新和低功耗模式,以达到最佳节能效果

    5. 兼容性和支持


    该产品与标准LVCMOS接口兼容,可直接连接到大多数嵌入式系统。Winbond提供全面的技术支持和服务,包括样品申请、定制化解决方案和技术文档下载。

    6. 常见问题与解决方案


    6.1 问题: 数据传输不稳定
    - 解决方案: 检查电源电压是否在规定范围内,确保时钟信号质量良好
    6.2 问题: 自刷新失败
    - 解决方案: 检查自刷新命令是否正确发送,调整相关寄存器设置

    7. 总结和推荐


    综上所述,Winbond 256Mb 移动低功耗 SDRAM 凭借其出色的性能和可靠性,成为移动设备的理想选择。无论是从技术规格还是实际应用来看,该产品都表现出色。因此,强烈推荐此款SDRAM用于各类需要高性能和低功耗特性的电子设备中。

W988D2FBJX6I参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 8Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 75mA
最大时钟频率 166MHz
长*宽*高 13mm*8mm*660μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W988D2FBJX6I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W988D2FBJX6I W988D2FBJX6I数据手册

W988D2FBJX6I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 10.9728
库存: 2400
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 2633.47
