W9751G8NB-25 TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 1.7V 1.9V 400MHz Parallel 贴片安装,黏合安装
供应商型号: 454-W9751G8NB-25TR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9751G8NB-25 TR

W9751G8NB-25 TR概述


    产品简介


    W9751G8NB 16M × 4 Banks × 8 Bit DDR2 SDRAM
    W9751G8NB是一款高速的双倍数据速率(DDR2) SDRAM,组织结构为16,777,216字×4银行×8位,容量达到512Mb。这款SDRAM支持高达1066Mbps的数据传输速率,适用于各种高性能应用,例如服务器、存储系统、网络通信和图形处理等领域。

    技术参数


    - 容量:512Mb
    - 组织结构:16,777,216字 × 4银行 × 8位
    - 数据传输速率:最高可达1066Mbps (DDR2-1066)
    - CAS延迟:3、4、5、6、7周期
    - 突发长度:4和8
    - 电源电压:VDD, VDDQ = 1.8 V ± 0.1V
    - 温度范围:
    - -18、18I和18J速度等级:-40°C ≤ TCASE ≤ 105°C
    - -25、25I和25J速度等级:-40°C ≤ TCASE ≤ 105°C
    - -3、-3I和-3J速度等级:-40°C ≤ TCASE ≤ 95°C
    - 时钟频率:最大为1066Mbps时,平均时钟周期为1.875ns至7.5ns

    产品特点和优势


    W9751G8NB具有以下独特的功能和优势:
    - 高数据传输率:最高可达1066Mbps,适合高性能计算和图形处理应用。
    - 低功耗设计:支持多种低功耗模式(如Power Down和Self Refresh),有效降低系统功耗。
    - 灵活性:可编程的突发长度(4和8)和可编程的读写延迟,使得该产品适应不同的应用需求。
    - 可靠性:提供详细的时序规范和多种冗余校验机制,确保数据传输的可靠性。

    应用案例和使用建议


    应用案例:
    - 服务器内存:提供高带宽和低延迟,适用于服务器内存模块。
    - 网络通信:适合于交换机、路由器等网络设备,提供快速的数据传输。
    - 图形处理:作为GPU的显存,提供高效的数据读写能力。
    使用建议:
    - 在高速应用中,确保时钟信号稳定,避免时钟抖动对数据传输的影响。
    - 使用合适的温度范围,确保器件在指定环境下可靠工作。

    兼容性和支持

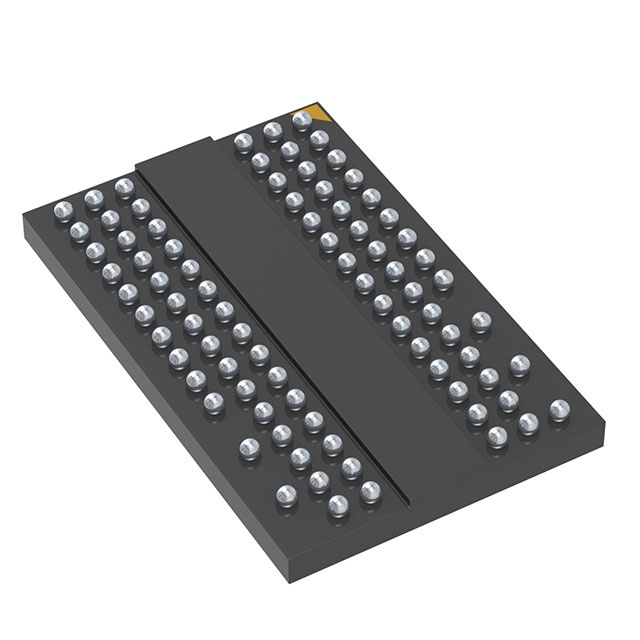

    W9751G8NB采用VFBGA封装,尺寸为8mm × 9.5mm,厚度为1.0mm,支持RoHS标准。它通过差分时钟输入(CLK和CLK)和双向差分数据选通(DQS和DQS)进行同步,接口类型为SSTL18。制造商提供详尽的技术支持和文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何正确设置OCD和ODT?
    - 答:查阅技术手册中的第10部分“电气特性”,根据所需的阻抗值设置相应的模式寄存器。同时参考第8.2.3和第8.2.4节获取更详细的步骤和指导。
    2. 问:如何进行电源管理,进入预充电功率下降模式?
    - 答:参照第8.9.1和第8.9.2节关于进入和退出功率下降模式的操作流程。确保在进入和退出模式前对相关时序参数进行正确配置。

    总结和推荐


    W9751G8NB 16M × 4 Banks × 8 Bit DDR2 SDRAM 是一款高性能、高可靠性的DDR2 SDRAM,适用于多种需要高带宽和低延迟的应用场景。其灵活性、低功耗和可靠性使其在市场上具备较强的竞争力。强烈推荐用于需要高速数据处理和传输的高端应用中。

W9751G8NB-25 TR参数

参数
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 -
最大供电电流 -
安装方式 贴片安装,黏合安装
包装方式 卷带包装

W9751G8NB-25 TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9751G8NB-25 TR W9751G8NB-25 TR数据手册

W9751G8NB-25 TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.595 ¥ 13.1747
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
直接购买
加入购物车
