W9425G6JB-5I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (16M x 16) 16Mx16 2.3V 120mA 2.7V 200MHz Parallel 16bit BGA 贴片安装,黏合安装 13mm(长度)*8mm(宽度)
供应商型号: W9425G6JB-5I TR TFBGA-60(8X13)
供应商: 期货订购
标准整包数: 2500
WINBOND/台湾华邦 动态随机存储器(DRAM) W9425G6JB-5I TR

W9425G6JB-5I TR概述

    W9425G6JB DDR SDRAM 技术手册解析

    1. 产品简介


    W9425G6JB 是一款由Winbond Electronics Corporation生产的CMOS双倍数据速率同步动态随机存取存储器(DDR SDRAM)。该产品以4,194,304字节×4银行×16位的方式组织,能够提供高达400百万字每秒的数据带宽。它被设计用于高性能应用的主内存系统,适用于个人计算机工业标准。W9425G6JB 分为两种速度等级:-5 和 -5I。-5I 级别保证在-40°C 至 85°C 的温度范围内工作。

    2. 技术参数


    W9425G6JB的主要技术参数如下:
    | 参数名称 | 最小值 | 最大值 |
    |
    | tCK (时钟周期时间) | 5 ns | 12 ns |
    | tRAS (激活到预充电命令周期) | 40 ns |
    | tRC (激活到刷新/激活命令周期) | 55 ns |
    | IDD0 (操作电流: 一个银行激活-预充电) | 65 mA |
    | IDD1 (操作电流: 一个银行激活-读取-预充电) | 80 mA |
    | IDD4R (突发操作读取电流) | 120 mA |
    | IDD4W (突发操作写入电流) | 115 mA |
    | IDD5 (自动刷新电流) | 65 mA |
    | IDD6 (自刷新电流) | 2 mA |

    3. 产品特点和优势


    W9425G6JB的主要特点和优势包括:
    - 双倍数据速率架构:每个时钟周期内可以进行两次数据传输。
    - 支持多种时钟频率:最高可达200 MHz。
    - 支持自刷新和自动刷新模式。
    - 写数据掩码功能:在突发写操作中,可以屏蔽输入数据。
    - 接口类型为SSTL2。

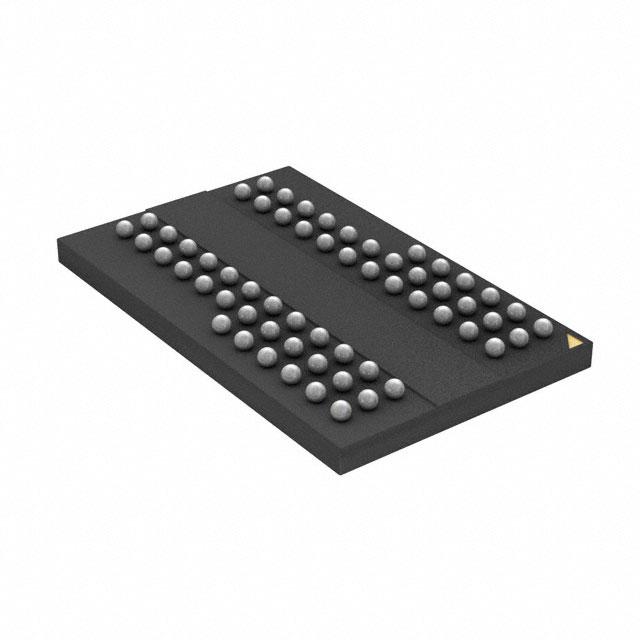

    - 封装形式为60球TFBGA,符合RoHS标准。

    4. 应用案例和使用建议


    W9425G6JB 主要应用于需要高性能内存的应用中,如高端服务器、工作站和个人电脑。在使用时,应注意电源管理,确保时钟信号稳定,并根据需要设置合适的模式寄存器(MRS)来优化性能。例如,在高性能计算环境中,可以通过配置更高的时钟频率来提高数据处理速度。

    5. 兼容性和支持


    W9425G6JB 兼容其他遵循相同工业标准的DDR SDRAM设备。制造商提供了详细的技术手册和应用指南,以及技术支持服务。用户可以根据需要联系制造商获取更多支持和维护信息。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题:电源不稳定导致设备无法正常启动。
    解决方案: 确保VDD和VDDQ在上电过程中正确且稳定地供电。

    - 问题:数据传输速率低。
    解决方案: 调整模式寄存器(MRS),选择合适的时钟频率和数据突发长度(BL)。

    7. 总结和推荐


    总体而言,W9425G6JB是一款高性能、高可靠性的DDR SDRAM,适用于需要高速数据处理的高端应用。其双倍数据速率架构、多种时钟频率支持、丰富的功能特性使其在市场上具有很强的竞争力。对于需要高性能内存的应用,强烈推荐使用W9425G6JB。同时,用户应根据具体需求选择合适的速度等级和温度范围,以充分发挥其性能优势。

W9425G6JB-5I TR参数

参数
存储容量 256Mb (16M x 16)
最大供电电流 120mA
最大时钟频率 200MHz
最大工作供电电压 2.7V
最小工作供电电压 2.3V
组织 16Mx16
数据总线宽度 16bit
接口类型 Parallel
长*宽*高 13mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

W9425G6JB-5I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9425G6JB-5I TR W9425G6JB-5I TR数据手册

W9425G6JB-5I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
