W958D6DBCX7I TR

产品分类: 静态随机存储器(SRAM)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (16M x 16) 1.7V 1.95V 133MHz Parallel 贴片安装,黏合安装
供应商型号: W958D6DBCX7I TR VFBGA-54(6X8)
供应商: 期货订购
标准整包数: 5000

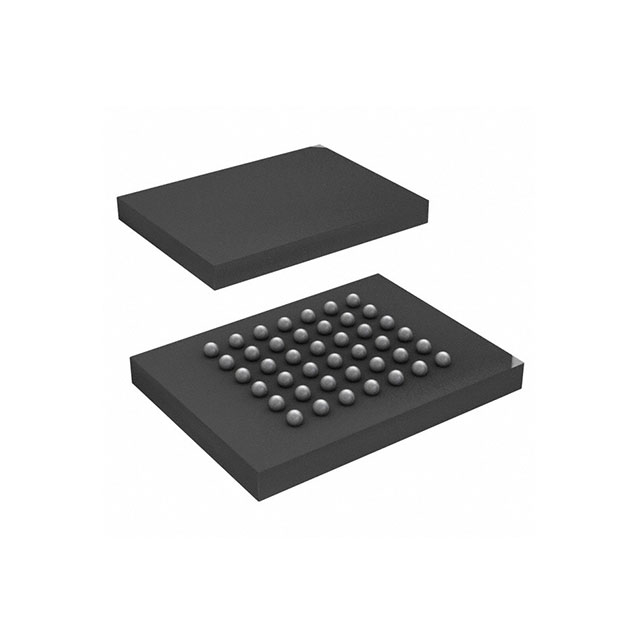

WINBOND/台湾华邦 静态随机存储器(SRAM) W958D6DBCX7I TR

W958D6DBCX7I TR概述

    W958D6DB 256Mb Async./Burst/Sync./A/D MUX 技术手册解析

    1. 产品简介


    W958D6DB 256Mb Async./Burst/Sync./A/D MUX 是一款高效率的异步/突发/同步随机存取存储器(ADMUX),由Winbond公司开发,适用于低功耗、便携式应用领域。该器件采用伪静态架构设计,具有一个DRAM核心,通过多路复用地址/数据总线实现信号简化和带宽提升。此外,其与行业标准Flash控制器接口兼容,且具有透明自刷新机制,在不显著影响读写性能的情况下降低了对系统内存控制器的支持需求。
    产品广泛应用于通信设备、消费电子及嵌入式系统等领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    | 参数 | 值 |

    | 存储容量 | 256Mb |
    | 接口类型 | x16 Multiplexed Address/Data |
    | 工作电压 | VCC/VCCQ:1.7V~1.95V |
    | 最大时钟频率 | 133 MHz (7.5ns tCLK) |
    | 随机访问时间 | 70ns |
    | 爆发模式读写支持 | 4、8、16、32字或连续爆发 |
    | 低功耗模式 | Standby电流:400μA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装类型 | 54球VFBGA |

    3. 产品特点和优势


    W958D6DB 256Mb Async./Burst/Sync./A/D MUX 的主要特点和优势如下:
    1. 多功能操作模式:支持异步、突发和同步模式操作,适应多种应用场景。
    2. 低功耗设计:具备温度补偿刷新(TCR)和部分数组刷新(PAR)功能,进一步降低待机电流消耗。
    3. 高可靠性:采用透明自刷新机制,在不牺牲性能的前提下保证存储器的稳定性。
    4. 兼容性好:符合CellularRAM 1.5 x16 A/D MUX行业标准,易于集成到现有系统中。
    5. 灵活配置:提供两个可编程寄存器(BCR、RCR),用于配置设备行为以满足特定需求。
    这些特性使其成为低功耗、高性能存储器应用的理想选择。

    4. 应用案例和使用建议


    典型应用场景包括无线通信模块、工业控制设备、医疗监控设备和便携式电子产品等。例如:
    - 无线通信模块:设备需要快速响应且支持大量数据处理时,可以利用其突发模式提高数据吞吐量。
    - 便携式设备:通过低功耗特性和宽工作温度范围,可满足长时间运行的需求。
    使用建议:
    - 在低温环境下使用时,建议启用TCR功能以减少不必要的电流消耗。
    - 对于频繁更新的数据应用,优先选择部分数组刷新(PAR)以减少刷新周期内的资源占用。

    5. 兼容性和支持


    - 兼容性:W958D6DB完全兼容行业标准CellularRAM 1.5 x16 A/D MUX,可与多数主流芯片组无缝连接。
    - 技术支持:Winbond提供全面的技术文档、参考设计和客户支持服务,帮助开发者快速上手并解决问题。

    6. 常见问题与解决方案


    以下为使用过程中可能遇到的问题及其解决方法:
    1. 问题:设备初始化失败
    解决方法:检查电源电压是否符合要求(1.7V~1.95V);确认是否正确加载默认配置。
    2. 问题:突发读取延迟较长
    解决方法:通过修改Bus Configuration Register (BCR),调整初始访问延迟和等待计数。
    3. 问题:刷新过程导致系统卡顿
    解决方法:启用部分数组刷新(PAR),仅刷新必要区域。

    7. 总结和推荐


    W958D6DB 256Mb Async./Burst/Sync./A/D MUX 是一款高性能、低功耗的存储器产品,凭借其多重优势在工业和消费电子领域表现优异。它不仅拥有出色的兼容性,还能通过灵活的配置满足不同用户需求。对于追求高效能、低功耗的开发者来说,这是一款值得推荐的产品。
    推荐指数:★★★★★(5/5)
    如需高性能存储解决方案,强烈建议考虑此款ADMUX芯片!

W958D6DBCX7I TR参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 256Mb (16M x 16)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

W958D6DBCX7I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 静态随机存储器(SRAM) WINBOND/台湾华邦 W958D6DBCX7I TR W958D6DBCX7I TR数据手册

W958D6DBCX7I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 42.1416
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 210708
