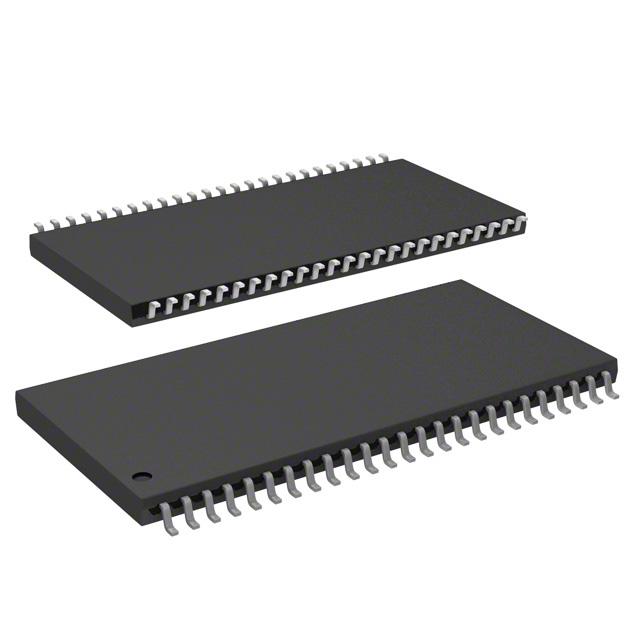

W9816G6JH-6

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (1M x 16) 1Mx16 3V 55mA 3.6V 166MHz Parallel 16bit TSOP-50 贴片安装 20.95mm*10.16mm*1mm
供应商型号: W9816G6JH-6-ND
供应商: Digi-Key
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9816G6JH-6

W9816G6JH-6概述

    # W9816G6JH SDRAM 技术手册解读

    产品简介


    基本介绍
    W9816G6JH 是一款高密度同步动态随机存取存储器(SDRAM),采用 512K × 2 Banks × 16 Bits 的组织结构。它专为高性能应用设计,能够以高达 200MHz 的时钟频率运行。其核心功能是支持快速的数据传输,提供高达每秒 200M 个字的数据带宽。此款 SDRAM 符合个人计算机工业标准,并被划分为多种速度等级(-5、-6、-6I、-7 和 -7I),适用于不同的操作环境和性能需求。
    主要功能
    1. 支持 3.3V(标准)和 2.7V~3.6V(工业级)电源电压。
    2. 支持多页数据访问模式,包括顺序和交错模式。
    3. 可编程模式寄存器,允许动态调整数据突发长度、延迟周期和其他操作参数。
    4. 内置自刷新机制,支持标准和低功耗模式。
    5. 提供 16 位数据总线接口和双倍数据速率功能,显著提高内存访问效率。
    应用领域
    W9816G6JH 广泛应用于高带宽计算平台,如服务器、工作站、嵌入式系统、图形处理设备以及需要大容量高速存储的通信设备中。

    技术参数


    以下是提取的手册中关键技术参数的列表化总结:
    | 参数名称 | 描述 |

    | 芯片架构 | 512K × 2 Banks × 16 Bits |
    | 工作频率 | 最高 200MHz(-5 等级),166MHz(-6、-6I 等级),143MHz(-7、-7I 等级) |
    | 电压范围 | 3.3V ± 0.3V 或 2.7V~3.6V |
    | 存储容量 | 524,288 字 × 2 Banks × 16 位 |
    | 刷新频率 | 每 32ms 内完成 2K 次刷新 |
    | 模式寄存器 | 支持多种配置:突发长度(1、2、4、8、Full Page)、CAS 延迟(2/3) |
    | 输入输出控制 | 支持双向 DQM 掩码信号 |
    | 引脚封装 | 50 针,400 mil TSOP II |

    产品特点和优势


    独特功能
    1. 高灵活性:通过可编程模式寄存器,用户可以自由配置突发长度和延迟时间,以适应特定应用场景。
    2. 出色的性能:最高可达 200MHz 的时钟频率,支持双倍数据速率传输。
    3. 低功耗设计:提供标准和低功耗自刷新模式,减少能耗,延长使用寿命。
    4. 强兼容性:符合工业标准的引脚配置和逻辑接口,便于集成到现有硬件平台中。
    市场竞争力
    W9816G6JH 在嵌入式和高性能计算领域具有显著优势,尤其是在要求高速度、高可靠性和节能的应用场景中表现优异。相比同类产品,其独特的自刷新机制和多银行架构使其在高并发访问条件下表现更为稳定。

    应用案例和使用建议


    典型应用场景
    1. 服务器和工作站:作为主内存使用,支持大规模并行计算任务。
    2. 网络交换机:用于缓存大量数据包,提高转发效率。
    3. 多媒体播放设备:存储高清视频流媒体数据,支持流畅播放。
    使用建议
    1. 初始化阶段:确保所有 VDD/VDDQ 引脚同时供电,遵循手册推荐的上电顺序和延迟时间。
    2. 功耗管理:根据具体应用场景选择合适的自刷新模式,降低不必要的功耗。
    3. 数据一致性:在中断操作时注意使用 DQM 掩码功能,避免数据冲突。
    4. 温度监控:对于工业级版本(-6I 和 -7I),需定期检查工作环境温度,确保其在 -40°C 至 85°C 范围内运行。

    兼容性和支持


    兼容性
    W9816G6JH 支持标准的 LVTTL 接口,易于与其他主流微处理器和控制器集成。此外,其标准的 TSOP II 封装也便于替换其他同类型存储器模块。
    厂商支持
    制造商提供了详尽的技术文档和支持服务,包括在线 FAQ、样片申请以及样品调试工具链。用户可通过官方网站获取最新的固件更新和驱动程序。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据读写过程中出现错误 | 检查地址解码器配置和数据路径连接 |
    | 自刷新模式无法正常工作 | 确保 CKE 引脚始终处于激活状态 |
    | 功耗超出预期 | 切换至低功耗自刷新模式或优化时钟频率设置 |
    | 数据冲突导致丢失 | 启用 DQM 掩码功能,在多操作重叠时隔离数据总线 |

    总结和推荐


    产品评价
    W9816G6JH 是一款面向高端市场的高性能 SDRAM,具备出色的性能、灵活的配置选项和优秀的兼容性。无论是从技术参数还是实际应用来看,这款产品都展现了卓越的工程质量和可靠性。
    是否推荐
    强烈推荐将 W9816G6JH 用于需要高速、高容量和低功耗存储解决方案的设计项目中。尤其在嵌入式系统、服务器、图形处理等领域,它将是理想的选择。此外,厂商提供的全面支持和优质服务进一步增强了产品的市场吸引力。

W9816G6JH-6参数

参数
最小工作供电电压 3V
组织 1Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 16Mb (1M x 16)
最大供电电流 55mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
长*宽*高 20.95mm*10.16mm*1mm
通用封装 TSOP-50
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

W9816G6JH-6数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9816G6JH-6 W9816G6JH-6数据手册

W9816G6JH-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 15.2565
10+ $ 1.5898 ¥ 13.4335
25+ $ 1.5448 ¥ 13.0538
40+ $ 1.4654 ¥ 12.2632
117+ $ 1.4139 ¥ 11.8323
234+ $ 1.3806 ¥ 11.5541
468+ $ 1.3474 ¥ 11.2764
1053+ $ 1.3089 ¥ 10.954
4914+ $ 1.2372 ¥ 10.3534
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.25
