W9725G6KB-25/TRAY

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 华邦 DDR2芯片, 256Mbit内存, WBGA封装, 16Bit数据总线, 16M x 16 位, 800MHz, 84引脚
供应商型号: 1712246P
供应商: 海外现货
标准整包数: 2

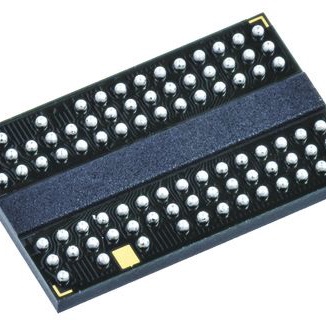

WINBOND/台湾华邦 动态随机存储器(DRAM) W9725G6KB-25/TRAY

W9725G6KB-25/TRAY概述

    W9725G6KB DDR2 SDRAM 技术手册

    产品简介


    W9725G6KB 是一款高性能的256M位 DDR2 SDRAM(双倍数据速率同步动态随机存取存储器),其组织结构为4,194,304个字 × 4个银行 × 16位。这种设备适用于多种通用应用,能够实现高达1066Mb/sec/引脚的高速传输速率。W9725G6KB被划分为四个速度等级:-18、-25、25I和-3。这些不同的速度等级使得设备能够在不同的温度范围内工作,从而适应各种应用需求。

    技术参数


    - 电源供应: VDD, VDDQ = 1.8 V ± 0.1V
    - 总线宽度: 16位
    - 速度等级:
    - DDR2-1066 (7-7-7)
    - DDR2-800 (5-5-5) 或 DDR2-800 (6-6-6)
    - DDR2-667 (5-5-5)
    - 控制和地址输入: 同步于外部提供的差分时钟
    - 输入和输出时钟: 差分时钟输入 (CLK 和 CLKn)
    - 读写延迟时间:
    - CAS Latency: 3, 4, 5, 6 和 7
    - 每个正CLK边缘进入的命令,数据和数据掩码参考DQS的两个边沿
    - 操作电流:
    - IDD0: 最大70mA (DDR2-1066)
    - IDD1: 最大80mA (DDR2-1066)

    产品特点和优势


    - 高数据传输率: 可达到1066Mb/sec/引脚的传输速率,适合高性能计算和数据处理。
    - 多功能性: 支持多种速度等级,适用于广泛的温度范围(从-40°C到95°C)。
    - 低功耗: 低工作电流和刷新电流设计,确保长时间稳定运行。
    - 信号质量优化: 配备离芯片驱动器阻抗调整(OCD)和片上终止(ODT)功能,提高信号完整性。

    应用案例和使用建议


    W9725G6KB 适用于高性能计算系统、图形处理、嵌入式系统等多种应用场景。建议在设计电路板时,确保时钟和数据线路布局合理,以避免信号干扰和延时问题。对于需要低功耗的应用,可以通过调节工作模式和电压来优化性能。

    兼容性和支持


    W9725G6KB 封装在WBGA 84球(8x12.5mm²)中,使用无铅材料并符合RoHS标准。制造商提供详尽的技术支持文档和工具,以帮助用户进行设计和调试。

    常见问题与解决方案


    - 问题: 数据传输速率不稳定。
    - 解决方法: 确认所有时钟和数据线都按照规范布线,检查电源稳定性。
    - 问题: 工作温度过高导致设备损坏。
    - 解决方法: 选择符合特定工作温度范围的速度等级,如工业级25I等级。


    总结和推荐


    W9725G6KB DDR2 SDRAM 凭借其出色的性能、多样的速度等级和良好的兼容性,成为市场上的一款高性能存储器产品。它适用于多种高性能计算和嵌入式系统应用。强烈推荐给需要高性能、稳定性和低功耗的系统设计者。

W9725G6KB-25/TRAY参数

参数
最大供电电流 110mA
最大时钟频率 800MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 16Mx16
数据总线宽度 16bit
接口类型 SSTL_18
存储容量 32MB
长*宽*高 12.5mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装

W9725G6KB-25/TRAY数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9725G6KB-25/TRAY W9725G6KB-25/TRAY数据手册

W9725G6KB-25/TRAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 24.5493
20+ ¥ 17.0205
100+ ¥ 15.1948
200+ ¥ 14.3185
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
