W9751G6NB25I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 64MB 32Mx16 1.7V 165mA 1.9V 400MHz Parallel 16bit VFBGA-84 贴片安装
供应商型号: 256-W9751G6NB25I-ND
供应商: Digi-Key
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9751G6NB25I

W9751G6NB25I概述


    产品简介


    W9751G6NB 是一款高性能的DDR2 SDRAM电子元器件,具有8M × 4 BANKS × 16位的数据组织形式,总计512M位。该器件支持高达1066 Mbps(DDR2-1066)的数据传输速率,适用于多种高性能应用领域。其广泛应用于嵌入式系统、服务器、工作站及网络设备等领域,是现代计算和通信基础设施的核心组件。

    技术参数


    以下是W9751G6NB的主要技术参数:
    - 供电电压: VDD, VDDQ = 1.8V ± 0.1V
    - 双倍数据速率: 每个时钟周期实现两次数据传输
    - CAS延迟: 支持3、4、5、6、7多个延迟选项
    - 突发长度: 4和8两种突发长度
    - 双向差分数据选通: 数据与选通信号同步
    - DLL对齐: 数据与选通信号与时钟对齐
    - 接口类型: SSTL18

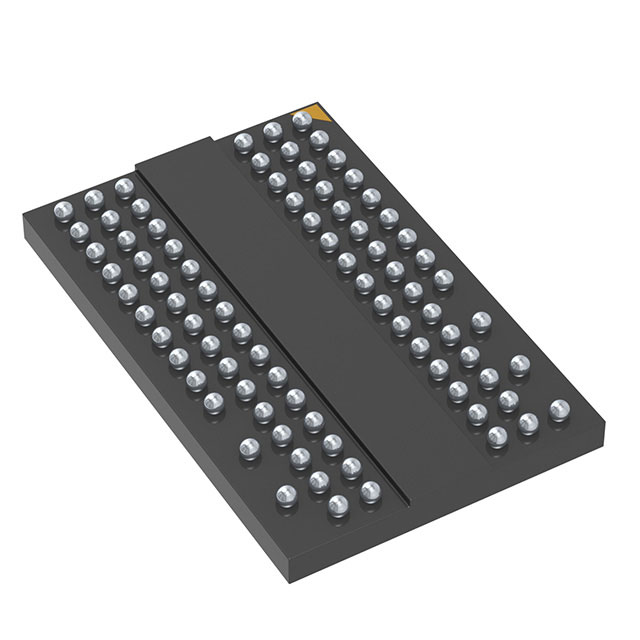

    - 封装形式: VFBGA 84球(尺寸:8×12.5mm²,厚度1.0mm),符合RoHS标准
    - 速度等级:
    - DDR2-1066 (7-7-7)
    - DDR2-800 (5-5-5/6-6-6)
    - DDR2-667 (5-5-5)
    - 温度范围:
    - 工业级:-40°C 至 95°C
    - 工业增强级:-40°C 至 105°C

    产品特点和优势


    W9751G6NB具备以下显著特点和优势:
    1. 高可靠性: 提供多种工业级温度范围选项,确保在极端环境下的稳定性。
    2. 高性能: 支持高达1066 Mbps的传输速率,满足高速数据处理需求。
    3. 灵活配置: CAS延迟、突发长度可调,适应不同应用场景。
    4. 节能设计: 集成Off-Chip-Driver阻抗调整(OCD)和On-Die-Termination(ODT),提高信号质量并降低功耗。
    5. 封装紧凑: 小型化VFBGA封装适合空间受限的应用。

    应用案例和使用建议


    典型应用:
    - 嵌入式系统: 如路由器、交换机和智能设备。
    - 服务器与工作站: 处理大规模数据存储与计算任务。
    - 网络通信: 支持高带宽要求的网络架构。
    使用建议:
    - 在选择具体型号时,根据工作环境温度(如工业级或工业增强级)选择合适的版本。
    - 注意电源管理,确保电压稳定在1.8V ± 0.1V范围内。
    - 结合实际应用场景合理设置CAS延迟和突发长度,以优化系统性能。

    兼容性和支持


    W9751G6NB与其他DDR2 SDRAM设备具有良好的互操作性,能够无缝集成到现有硬件平台中。制造商提供了详尽的技术文档和支持服务,包括:
    - 技术咨询热线
    - 定期软件更新和技术指导
    - 质量保证与售后服务承诺

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 时序不匹配导致数据丢失 | 检查时钟频率和信号同步设置 |
    | 电流波动引起系统异常 | 确保稳定的电源供应并添加滤波电路 |
    | 温度超出规定范围 | 更换为工业增强级型号 |

    总结和推荐


    总体来看,W9751G6NB是一款性能卓越、功能丰富的DDR2 SDRAM电子元器件。其强大的技术支持、广泛的温度适应性以及高效能表现使其成为高端应用的理想选择。对于需要高性能、低功耗且可靠运行的场景,强烈推荐使用此产品。同时,制造商完善的售后服务也为其在市场竞争中提供了额外优势。

W9751G6NB25I参数

参数
组织 32Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 64MB
最大供电电流 165mA
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
通用封装 VFBGA-84
安装方式 贴片安装
包装方式 托盘

W9751G6NB25I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9751G6NB25I W9751G6NB25I数据手册

W9751G6NB25I封装设计

查看详情并下载
Symbol
Footprint
3D Model
