W25Q32JWZPIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 32Mb (4M x 8) 1.7V 1.95V 133MHz SPI-Quad I/O WSON-8 贴片安装,黏合安装
供应商型号: 454-W25Q32JWZPIQTR
供应商: Mouser
标准整包数: 1

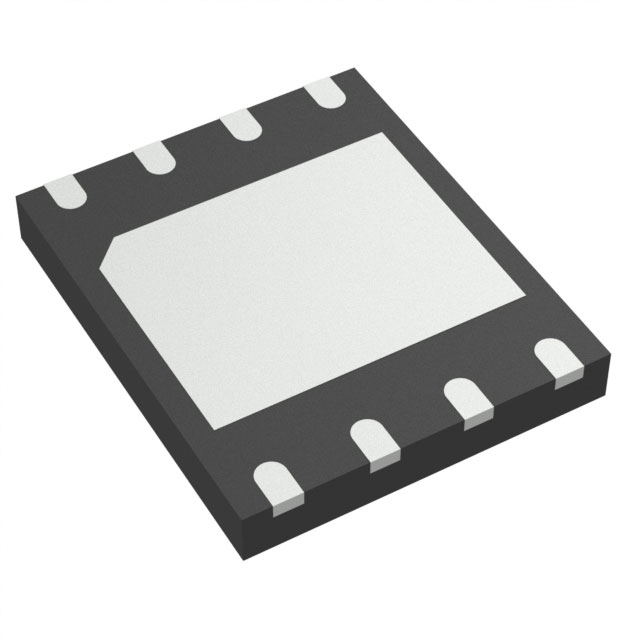

WINBOND/台湾华邦 闪存(Flash) W25Q32JWZPIQ TR

W25Q32JWZPIQ TR概述

    # W25Q32JW 32M-bit串行闪存技术手册

    产品简介


    W25Q32JW是一款高性能的32M-bit串行闪存存储器,专为工业和工业增强级应用设计。其存储容量为4MB(32M位),提供标准SPI、双输出SPI及四输出SPI等多种接口模式。该产品广泛应用于代码阴影(Code Shadowing)、直接从双/四SPI执行代码(XIP)、语音、文本及数据存储等领域,尤其适合空间受限且对功耗敏感的应用场景。
    主要功能
    - 支持标准SPI、双SPI及四SPI接口。
    - 提供高频率时钟支持(最高133MHz)。
    - 支持数据擦除、程序暂停及恢复功能。
    - 具备64个唯一的设备ID号和三个256字节的安全寄存器。
    - 拥有灵活的4KB扇区架构。
    应用领域
    - 嵌入式系统存储。
    - 工业控制设备。
    - 网络通信设备。
    - 汽车电子控制单元。
    - 医疗设备。

    技术参数


    以下为W25Q32JW的关键技术参数汇总:
    | 参数 | 规格 |

    | 存储容量 | 32M-bit(4MB) |
    | 接口类型 | 标准SPI、双SPI、四SPI |
    | 电压范围 | 1.7V至1.95V |
    | 最大工作电流 | 待机电流<0.1μA |
    | 工作温度范围 | -40°C至+85°C(工业级);-40°C至+105°C(工业增强级) |
    | 数据保持时间 | >20年 |
    | 写入/擦除周期 | ≥100,000次 |
    | 擦除扇区大小 | 4KB、32KB、64KB |
    | 数据传输速率 | 高达66MB/s(Quad SPI模式下) |

    产品特点和优势


    W25Q32JW以其卓越的性能和灵活性在市场上具有显著优势:
    1. 高性能:最高支持133MHz时钟频率,提供超过66MB/s的连续数据传输速率。
    2. 低功耗:待机电流极低,仅为0.1μA,非常适合电池供电设备。
    3. 安全性:支持硬件写保护、特殊OTP保护以及扇区级阵列保护。
    4. 灵活架构:采用4KB扇区设计,支持页编程、块擦除等功能。
    5. 兼容性强:支持多种封装形式,包括SOIC、WSON、TFBGA及WLCSP。

    应用案例和使用建议


    应用案例
    1. 嵌入式系统存储:W25Q32JW可作为嵌入式系统的代码存储器,支持代码直接从SPI接口执行。
    2. 物联网设备:适用于需要高可靠性和低功耗的物联网节点。
    使用建议
    - 在需要快速数据传输的应用中,优先选择四SPI模式以最大化性能。
    - 为确保数据安全,建议启用硬件写保护功能。
    - 定期检查设备状态寄存器,监控擦除/编程操作的状态。

    兼容性和支持


    W25Q32JW与多种主流微控制器和处理器兼容,支持JEDEC标准ID读取。Winbond公司提供详尽的技术文档和支持服务,包括软件开发工具包(SDK)和工程咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常初始化 | 检查引脚连接是否正确,确保时钟信号稳定 |
    | 数据传输错误 | 调整时序参数,确认通信协议设置正确 |
    | 设备频繁掉电 | 检查电源电压是否符合要求 |

    总结和推荐


    W25Q32JW凭借其高性能、低功耗及灵活的架构,在工业及嵌入式领域表现优异。对于需要高可靠性和低功耗的应用场景,我们强烈推荐使用此款产品。它不仅满足了现代电子产品对存储需求的增长,还通过强大的安全特性和灵活的设计提供了额外的价值。
    推荐指数:★★★★★

W25Q32JWZPIQ TR参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 32Mb (4M x 8)
最大供电电流 -
最大时钟频率 133MHz
通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q32JWZPIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JWZPIQ TR W25Q32JWZPIQ TR数据手册

W25Q32JWZPIQ TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.9396 ¥ 7.9392
100+ $ 0.8173 ¥ 6.9062
500+ $ 0.7722 ¥ 6.5251
1000+ $ 0.743 ¥ 6.2787
5000+ $ 0.5513 ¥ 4.6581
10000+ $ 0.5502 ¥ 4.6492
库存: 4521
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
