W25Q32JWUUIQTR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 4MB 4 M x 8 1.7V 20mA 1.95V 133MHz SPI-Quad I/O 8bit USON-8 贴片安装,黏合安装
供应商型号: 256-W25Q32JWUUIQTR-ND
供应商: Digi-Key
标准整包数: 5000
WINBOND/台湾华邦 闪存(Flash) W25Q32JWUUIQTR

W25Q32JWUUIQTR概述

    # W25Q32JW 32M-bit 串行闪存产品技术手册

    产品简介


    W25Q32JW 是一款高性能的 32M-bit(4M-byte)串行闪存,专为工业和增强工业级应用设计。该器件提供了一种适用于空间受限、引脚数有限且功耗敏感系统的存储解决方案。它不仅支持标准 SPI 接口,还提供双 SPI 和四 SPI 模式,具有优异的数据传输速率和低功耗特性。W25Q32JW 以其灵活性和可靠性成为代码影子化、直接从串行接口执行代码(XIP)、语音、文本和数据存储的理想选择。此外,它的宽温范围支持使其适用于各种恶劣环境。
    主要功能
    - 支持标准 SPI、双 SPI 和四 SPI 模式。
    - 提供高达 133MHz 的 SPI 时钟频率,最高连续数据传输速率为 66MB/s。
    - 提供 4KB 小扇区,支持灵活的分区和擦除操作。
    - 提供硬件和软件复位功能。
    - 具有先进的安全特性,如写保护、OTP(一次可编程)保护和块级保护。
    - 内置 64 位唯一序列号和 3 个 256 字节的安全寄存器。
    应用领域
    W25Q32JW 广泛应用于嵌入式系统、物联网设备、工业控制、网络设备等领域,特别适合需要高可靠性和高性能的场合。

    技术参数


    以下是 W25Q32JW 的关键技术规格:
    | 参数类别 | 规格 |

    | 存储容量 | 32M-bit(4M-byte) |
    | 工作电压 | 1.7V 至 1.95V |
    | 功耗 | 待机模式下电流消耗<0.1µA |
    | 数据传输速率 | 高达 66MB/s |
    | 工作温度范围 | -40°C 至 +85°C / +105°C |
    | 编程擦除周期寿命 | >100K 次 |
    | 数据保持时间 | >20 年 |
    支持的 SPI 模式:
    - 标准 SPI:支持 1 条数据输入输出线。
    - 双 SPI:支持 2 条数据输入输出线。
    - 四 SPI:支持 4 条数据输入输出线。

    产品特点和优势


    特点
    1. 高性能:支持高达 133MHz 的 SPI 时钟频率,大幅提升数据吞吐量。
    2. 低功耗:待机模式下的典型功耗仅为 0.1µA,适合电池供电设备。
    3. 灵活架构:支持 4KB 小扇区擦除,便于数据分区管理。
    4. 先进安全特性:提供多种安全机制,包括硬件和软件写保护、OTP 保护和块级保护。
    5. 丰富的标识信息:内置 64 位唯一序列号和多个安全寄存器,便于设备识别和安全管理。
    优势
    - 卓越的性能:支持双/四 SPI 模式,显著优于传统并行闪存。
    - 广泛适用性:适用于各种复杂的应用环境,包括工业自动化、智能家居和汽车电子。
    - 高可靠性:超过 100K 次的编程擦除周期,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 代码影子化:将固件存储在 W25Q32JW 中,通过 SPI 接口快速加载到内存中执行。
    2. 设备身份认证:利用内置的 64 位唯一序列号实现设备认证,防止假冒设备。
    3. 参数存储:用于存储设备的配置参数和日志信息。
    使用建议
    - 优化数据组织:根据具体应用场景合理分配扇区大小,避免频繁的全芯片擦除操作。
    - 安全性设置:启用写保护功能以防止意外数据丢失。
    - 温度管理:确保设备工作在推荐的温度范围内,特别是在高温环境下需采取散热措施。

    兼容性和支持


    W25Q32JW 支持多种封装形式,包括 8 引脚 SOIC、WSON、XSON、USON、TFBGA 和 WLCSP,方便用户根据实际需求选择合适的封装。Winbond 提供详尽的技术文档和专业支持服务,帮助客户快速上手和集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据读取失败 | 检查 SPI 接口连接是否正确,重新初始化设备。 |
    | 设备无法正常复位 | 确保硬件复位引脚正确连接或禁用复位功能。 |
    | 写保护异常 | 检查写保护设置是否被启用,关闭写保护后再试。|

    总结和推荐


    综合评估
    W25Q32JW 是一款性能卓越、功能全面的串行闪存,凭借其高数据传输速率、低功耗和强大安全特性,在工业和物联网应用中表现出色。其灵活的架构和广泛的兼容性使其成为系统设计的理想选择。
    推荐使用
    W25Q32JW 强烈推荐用于对存储性能要求较高的应用场合,特别是需要高效能和高可靠性的嵌入式系统。如果您需要高性能、低功耗和灵活设计的串行闪存解决方案,W25Q32JW 是您的首选。

W25Q32JWUUIQTR参数

参数
数据总线宽度 8bit
接口类型 SPI-Quad I/O
存储容量 4MB
最大供电电流 20mA
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 4 M x 8

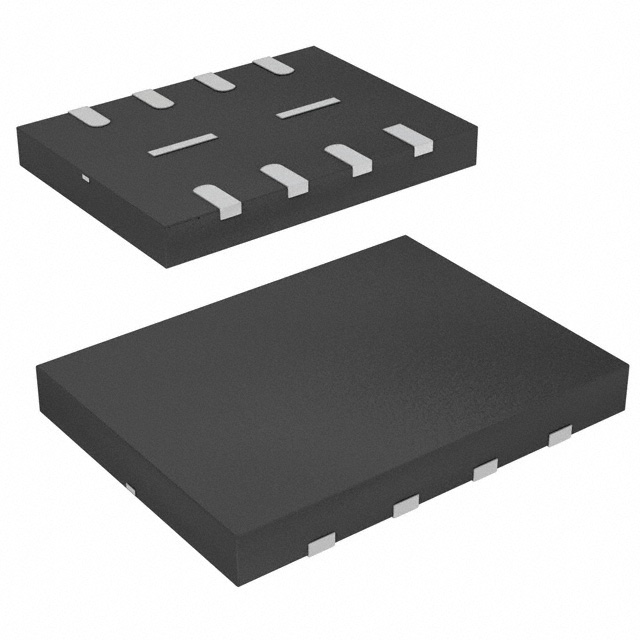

通用封装 USON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q32JWUUIQTR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JWUUIQTR W25Q32JWUUIQTR数据手册

W25Q32JWUUIQTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
