W25Q256JVEIM TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (32M x 8) 2.7V 3.6V 133MHz SPI-Quad I/O WSON-8 贴片安装,黏合安装
供应商型号: 454-W25Q256JVEIMTR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q256JVEIM TR

W25Q256JVEIM TR概述

    W25Q256JV 256M-bit Serial Flash Memory

    1. 产品简介


    W25Q256JV是一款存储容量为256M位(32M字节)的串行闪存芯片,适用于空间受限、引脚数量有限及功耗要求较高的系统。其设计旨在提供一种灵活且性能卓越的存储解决方案,特别适合于代码复制到RAM、直接从双/四SPI接口执行代码(即XIP),以及存储语音、文本和数据等用途。该设备支持标准的串行外设接口(SPI)、双/四I/O SPI以及具有3字节和4字节寻址模式的多种操作方式。

    2. 技术参数


    W25Q256JV的主要技术参数如下:
    - 存储容量:256M位(32M字节)
    - 电压范围:单电源供电,2.7V至3.6V
    - 电流消耗:休眠模式下低至1µA
    - 温度范围:-40°C至+85°C
    - 寻址模式:支持3字节和4字节寻址
    - 传输速率:最高可达133MHz的标准/双/四SPI时钟频率;使用Fast Read Dual/Quad I/O时,相当于266MHz(双I/O)或532MHz(四I/O)
    其他关键特性包括最小100K个编程/擦除周期/扇区、超过20年的数据保持时间、快速连续读取能力、最低至1μA的待机电流以及灵活性高的4KB扇区架构。

    3. 产品特点和优势


    W25Q256JV具备多项独特的功能和优势:
    - 高性能:通过标准、双或四SPI操作模式支持高达133MHz的时钟频率,使其能够实现266MHz(双I/O)或532MHz(四I/O)的等效数据传输速率。
    - 低功耗:具备低功耗特性,在休眠模式下的典型电流消耗仅为1μA。
    - 高可靠性:每个扇区可支持至少100K次编程/擦除周期,数据保留时间超过20年。
    - 灵活性:支持多种寻址模式和高级安全特性,包括软件和硬件写保护、密码锁定、块/扇区阵列保护等。
    - 高效率的“连续读取”:采用四外围接口,支持真正的XIP(即插即用)操作,比传统的16位并行闪存更具优势。

    4. 应用案例和使用建议


    W25Q256JV的典型应用场景包括:
    - 嵌入式系统:可用于各种嵌入式系统中,例如物联网(IoT)设备、汽车电子和工业控制等领域。
    - 存储扩展:适合作为系统内部存储器的扩展,尤其在需要高速数据传输和低功耗的应用场合。
    使用建议:
    - 合理规划扇区大小:考虑到该设备支持4KB的小扇区,开发者可以更加灵活地管理和分配存储空间,提高系统的整体效率。
    - 利用高级安全特性:充分利用设备提供的软件和硬件写保护、特殊OTP保护等功能,确保数据的安全性。

    5. 兼容性和支持


    W25Q256JV支持标准SPI协议、双I/O和四I/O SPI操作,因此与其他标准SPI接口设备具有良好的兼容性。厂商通常会提供详尽的技术支持文档和开发工具,以帮助用户更好地进行设备的集成和调试。

    6. 常见问题与解决方案


    - Q: 设备无法正常工作怎么办?
    A: 检查供电电压是否符合规定范围(2.7V至3.6V),确认接线无误,并参考技术手册中的错误处理部分。

    - Q: 如何保证数据的安全性?
    A: 使用设备提供的写保护、密码锁定和阵列保护等功能,确保数据不会被非法篡改。

    7. 总结和推荐


    综上所述,W25Q256JV是一款高性能、高可靠性的串行闪存芯片,特别适用于那些对空间、功耗和安全性要求较高的应用场景。其丰富的特性和出色的性能使其在市场上具备强大的竞争力。总体而言,强烈推荐使用W25Q256JV作为系统的存储解决方案。

W25Q256JVEIM TR参数

参数
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 256Mb (32M x 8)
最大供电电流 -

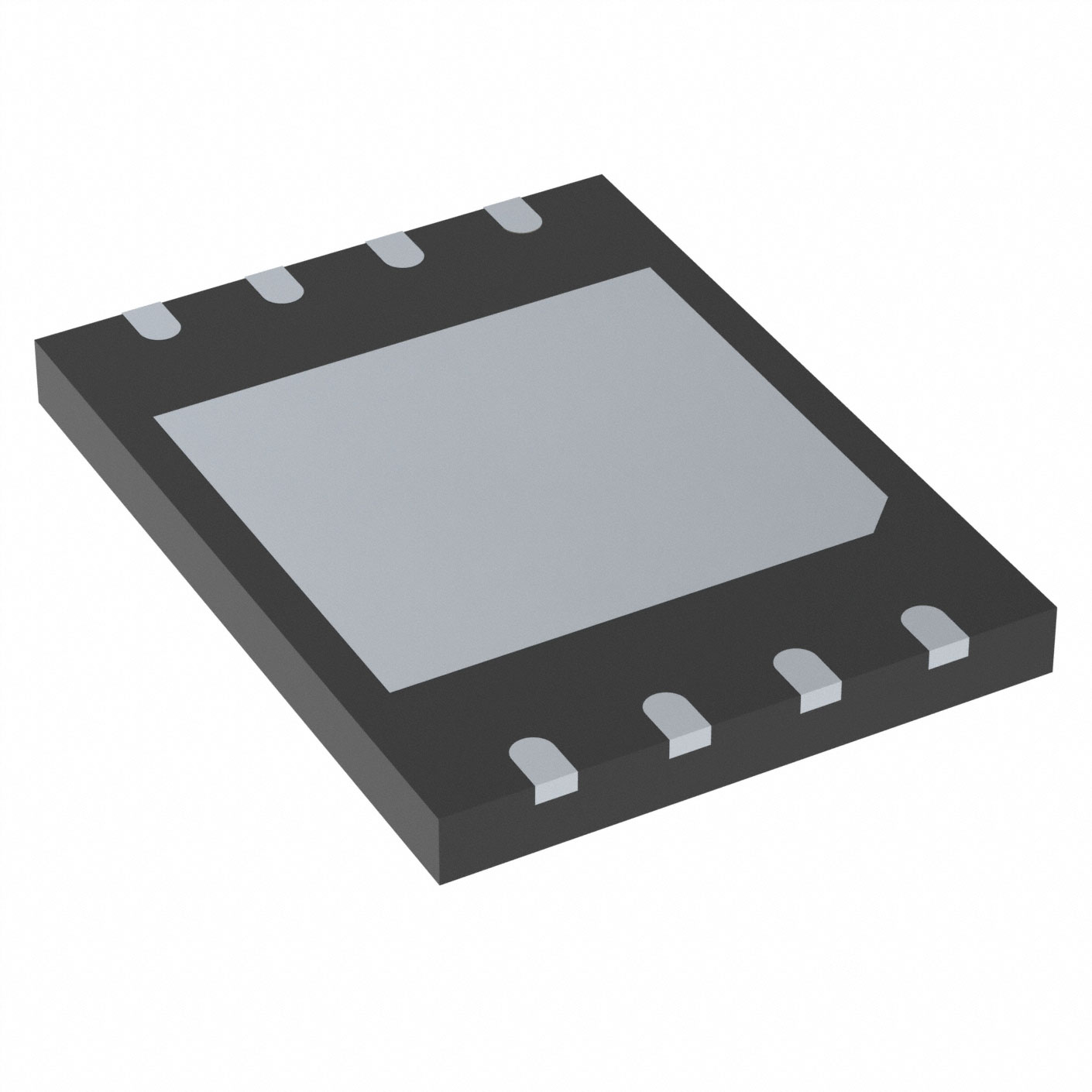

通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q256JVEIM TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q256JVEIM TR W25Q256JVEIM TR数据手册

W25Q256JVEIM TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.818 ¥ 32.2621
10+ $ 3.245 ¥ 27.4203
100+ $ 2.8836 ¥ 24.3664
250+ $ 2.8404 ¥ 24.0014
500+ $ 2.667 ¥ 22.5362
1000+ $ 2.5305 ¥ 21.3827
2000+ $ 2.5095 ¥ 21.2053
4000+ $ 2.3625 ¥ 19.9631
库存: 3333
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.26
直接购买
加入购物车
