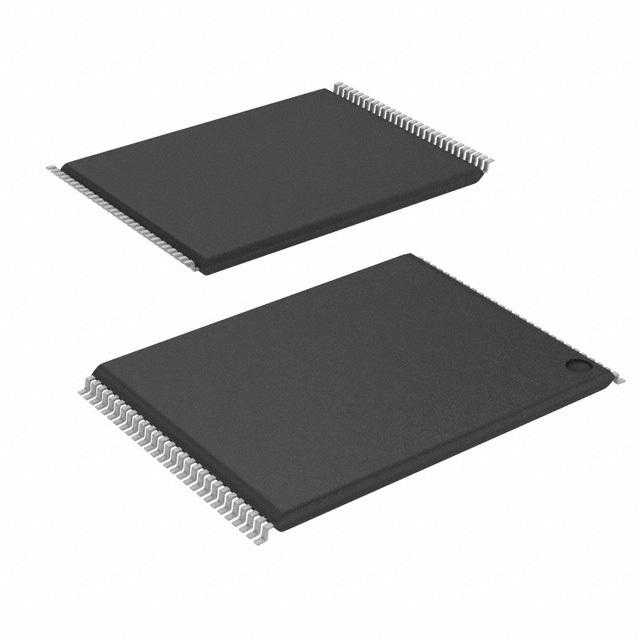

W29GL064CL7T

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 8MB 2.7V 55mA 3.6V Parallel SOP 贴片安装 14mm*18.4mm*1mm
供应商型号: W29GL064CL7T-ND
供应商: Digi-Key
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W29GL064CL7T

W29GL064CL7T概述


    产品简介


    W29GL064C 是一款3.0V电压的并行闪存存储器,具有页面模式(Page Mode)读取功能。这款闪存具备64兆位的存储容量,适用于各种高性能计算和嵌入式系统。它主要用于存储程序代码和数据,广泛应用于汽车电子、工业控制、消费电子产品等领域。

    技术参数


    以下是根据手册中的技术规格整理的技术参数列表:
    - 存储容量:64M-bit
    - 电压范围:2.7V 至 3.6V
    - 工作温度:-40°C 至 +85°C
    - 电源电流:
    - 工作模式:最高45mA
    - 待机模式:最高50μA
    - 接口类型:并行接口
    - 指令集:支持多种操作,如读取、擦除、编程等
    - 耐久性:数据保持时间 > 20年
    - 封装配方:TSOP 48-pin 12x20mm、TSOP 56-pin 14x20mm、LFBGA64、TFBGA48

    产品特点和优势


    W29GL064C 闪存的主要优势在于其高密度存储和多种保护机制,确保了数据的安全性和可靠性。该产品采用了增强型区域保护/解除保护技术,具备灵活的数据保护选项,能够在多种环境下提供可靠的数据存储解决方案。此外,它还支持多种不同的编程和擦除操作,使其非常适合在复杂的嵌入式系统中使用。

    应用案例和使用建议


    应用案例:
    W29GL064C 闪存通常用于汽车电子控制系统、工业自动化设备以及医疗设备中的固件存储。例如,在汽车导航系统中,它可以存储地图数据;在工厂自动化控制系统中,可以存储控制算法和参数配置。
    使用建议:
    1. 在进行编程和擦除操作时,建议先检查当前状态,确保不会对现有数据造成影响。
    2. 在存储敏感数据时,可以启用硬件数据保护选项以增加安全性。
    3. 针对不同操作环境(如高温或低温),确保提供适当的散热措施,以避免过热或冷凝现象。

    兼容性和支持


    W29GL064C 闪存在电气特性上与其他标准并行闪存兼容,因此可方便地集成到现有的设计中。供应商提供了详尽的技术文档和支持服务,包括软件开发工具包和参考设计,以帮助开发者更好地利用这一产品。

    常见问题与解决方案


    问题1:如何确定当前芯片处于何种操作状态?
    - 解决办法:通过读取芯片的状态寄存器来确定当前的操作状态。
    问题2:数据在长期存储后出现丢失怎么办?
    - 解决办法:确认是否遵守了正确的存储条件(如温度和湿度),并检查是否有外部干扰源影响数据存储。
    问题3:编程过程中出错怎么办?
    - 解决办法:首先检查编程操作的参数设置是否正确,然后尝试重新编程或采用分段编程的方式减少错误发生。

    总结和推荐


    总体而言,W29GL064C 闪存是一款高密度、高可靠性的存储设备,尤其适合在需要大量存储且要求数据安全的应用场合中使用。它的多种保护机制和广泛的兼容性使得其成为市场上非常有竞争力的产品之一。建议在需要稳定存储性能和灵活性的应用中优先考虑该产品。

W29GL064CL7T参数

参数
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 8MB
最大供电电流 55mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.7V
长*宽*高 14mm*18.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
包装方式 管装

W29GL064CL7T数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W29GL064CL7T W29GL064CL7T数据手册

W29GL064CL7T封装设计

查看详情并下载
Symbol
Footprint
3D Model
