W9751G6NB25I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 1.7V 1.9V 400MHz Parallel 贴片安装,黏合安装
供应商型号: 454-W9751G6NB25ITR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W9751G6NB25I TR

W9751G6NB25I TR概述

    W9751G6NB DDR2 SDRAM 技术手册解析

    产品简介


    W9751G6NB 是一款容量为 8M × 4 Banks × 16 位的 DDR2 SDRAM(双倍数据速率同步动态随机存储器),由华邦电子(Winbond)生产。它专为高性能需求的应用设计,如移动设备、网络设备和服务器系统等。W9751G6NB 的主要功能包括高速数据传输、多种工作模式(如自刷新、预充电等)、以及自动预充电操作。该产品支持多种速度等级,能够满足不同应用场景下的性能需求。

    技术参数


    - 容量: 512M bits(8,388,608 Words × 4 Banks × 16 Bits)
    - 速度等级:
    - DDR2-1066 (7-7-7)
    - DDR2-800 (5-5-5 或 6-6-6)
    - DDR2-667 (5-5-5)
    - 时钟频率:
    - @CL=7: 1.875 ns (最小) 到 7.5 ns (最大)
    - @CL=6: 2.5 ns (最小) 到 7.5 ns (最大) 或 8 ns (最大)
    - @CL=5: 3 ns (最小) 到 7.5 ns (最大) 或 8 ns (最大)
    - @CL=4: 3.75 ns (最小) 到 7.5 ns (最大) 或 8 ns (最大)
    - 电压: VDD, VDDQ = 1.8 V ± 0.1V

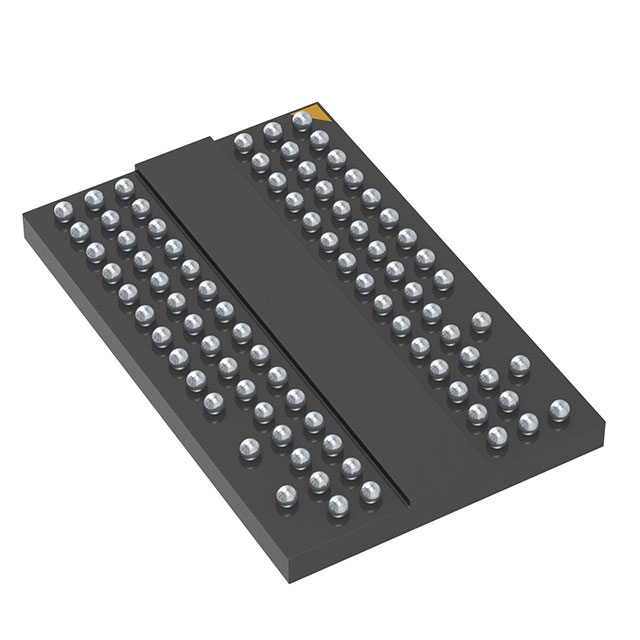

    - 封装: VFBGA 84 球(8×12.5 mm²,厚度 1.0 mm),符合无铅标准及 RoHS 规范
    - 温度范围:
    - 工业级:-40°C 至 95°C
    - 工业加强级:-40°C 至 105°C
    - 接口: SSTL18

    产品特点和优势


    W9751G6NB 采用了先进的 DDR2 架构,提供每时钟周期两次数据传输的能力。它的主要特点包括:
    - 双向差分数据脉冲(DQS 和 DQS̅),用于读写数据的同步;
    - 带内延迟锁相环(DLL)对齐数据和数据脉冲;
    - 支持多种 CAS 延迟(3, 4, 5, 6 和 7);
    - 硬件预充电(Auto-precharge)功能;
    - 高速数据传输率高达 1066 Mbps (DDR2-1066);
    - 强大的电源管理,包括预充电和活动模式下的省电功能;
    - 支持多种工作温度范围,满足不同环境需求。

    应用案例和使用建议


    W9751G6NB 在多种应用场景中表现出色,包括:
    - 移动设备:适用于需要高性能且低功耗的手机和平板电脑。
    - 网络设备:路由器、交换机等设备需要快速的数据处理能力。
    - 服务器系统:数据中心需要大量的高密度内存来支持高性能计算任务。
    使用建议:
    - 数据传输: 确保在数据传输过程中正确配置时钟频率以避免信号抖动。
    - 温度控制: 在高温环境下使用时,确保良好的散热措施,以维持最佳工作状态。
    - 电源管理: 合理设置电源管理模式(如预充电和活动模式),以实现能耗最优化。

    兼容性和支持


    W9751G6NB 具有广泛的兼容性,支持多种 DDR2 标准。厂商提供了详尽的技术支持和维护服务,包括在线文档、技术论坛和客户支持热线。对于开发人员来说,厂商还提供了详细的编程指南和示例代码,帮助快速集成到现有系统中。

    常见问题与解决方案


    1. 问题: 数据传输不稳定
    - 解决方案: 检查时钟频率配置是否正确,确保 DQS 和数据脉冲之间的同步。
    2. 问题: 温度过高
    - 解决方案: 确认散热措施到位,必要时增加外部风扇或散热片。
    3. 问题: 电源管理不理想
    - 解决方案: 调整电源管理配置,合理选择预充电和活动模式。

    总结和推荐


    综上所述,W9751G6NB DDR2 SDRAM 在多个方面展现了其卓越的性能和稳定性。其支持多种速度等级和宽广的工作温度范围使其成为各种高性能应用场景的理想选择。强烈推荐此款产品给那些追求高性能、稳定性和广泛适用性的用户。无论是在消费电子还是工业设备领域,W9751G6NB 都能提供可靠的解决方案。

W9751G6NB25I TR参数

参数
存储容量 -
最大供电电流 -
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 Parallel
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W9751G6NB25I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9751G6NB25I TR W9751G6NB25I TR数据手册

W9751G6NB25I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.848 ¥ 15.5047
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
