W94AD6KBHX5E

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 1Gb (64M x 16) 64Mx16 1.7V 115mA 1.95V 200MHz Parallel 16bit BGA 贴片安装 9mm(长度)*8mm(宽度)
供应商型号: 454-W94AD6KBHX5E
供应商: Mouser
标准整包数: 1

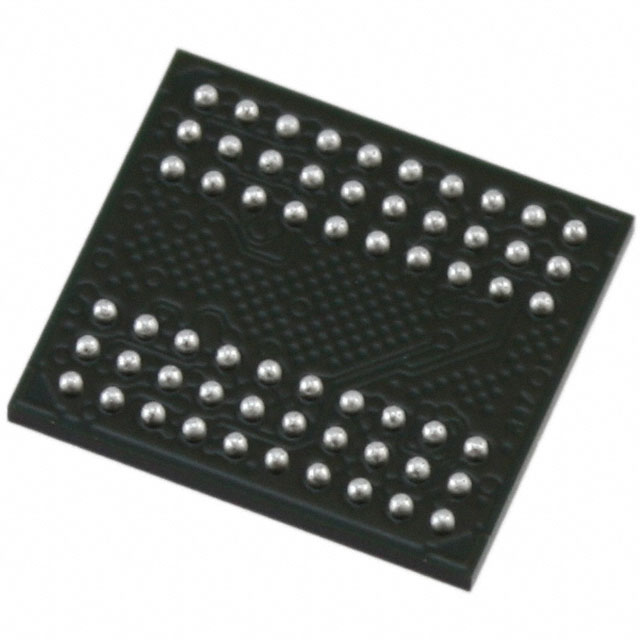

WINBOND/台湾华邦 动态随机存储器(DRAM) W94AD6KBHX5E

W94AD6KBHX5E概述


    产品简介


    W94AD6KB / W94AD2KB 是一款高速低功耗双倍数据率同步动态随机存取存储器(LPDDR SDRAM)。它采用内存访问突发导向的设计,能够在同一页面内通过“活跃”命令选择银行和行时,以长度为2、4、8或16的突发方式连续访问内存位置。此外,它还支持随机列读取操作,并通过内部计数器自动生成列地址,以实现高效的数据传输。这款存储器因其多重内部银行结构而具有强大的并行操作能力,可以隐藏预充电时间,从而提高系统性能。产品还支持多种特殊低功耗功能,如部分阵列自刷新(PASR)和自动温度补偿自刷新(ATCSR),使其适用于各种高性能移动计算设备中。

    技术参数


    - 电压范围:VDD = 1.7~1.95V,VDDQ = 1.7~1.95V
    - 数据宽度:x16 或 x32
    - 时钟速率:200MHz(-5)或 166MHz(-6)
    - 刷新周期:64ms
    - 模式寄存器:支持编程控制的突发长度、延迟周期及串行或交织突发类型
    - 封装:60球 VFBGA(x16)或 90球 VFBGA(x32)
    - 工作温度范围:工业级:-40°C 至 +85°C;扩展级:-25°C 至 +85°C

    产品特点和优势


    1. 低功耗设计:支持部分阵列自刷新(PASR)和自动温度补偿自刷新(ATCSR),降低功耗并保持数据完整性。
    2. 高灵活性:支持多种模式寄存器配置,可调整突发长度和延迟时间以优化系统性能。
    3. 高速运行:最高可达 200MHz 的时钟频率,确保快速的数据传输和处理能力。
    4. 多功能接口:支持双向数据选通(DQS)、数据屏蔽(DM)等功能,适应不同应用场景的需求。
    5. 宽泛的工作温度范围:无论是极端寒冷还是高温环境下,都能稳定运行,增强了其适用性。

    应用案例和使用建议


    应用案例:
    - 移动设备:智能手机和平板电脑中常用作主存储器。
    - 嵌入式系统:用于需要高性能且对功耗敏感的应用场景。
    - 多媒体设备:如数字相机和便携式媒体播放器等。
    使用建议:
    - 在设计电路时,要确保电源供应稳定,避免电压波动影响性能。
    - 对于需要长时间休眠的设备,建议启用深功率下降模式(DPD Mode)以减少不必要的能耗。
    - 根据具体需求调整模式寄存器设置,例如根据应用需求选择合适的突发长度和延迟时间。

    兼容性和支持


    - 兼容性:支持LVCMOS兼容接口,易于与其他标准组件集成。
    - 技术支持:提供详尽的技术文档和技术支持服务,帮助用户快速解决问题并进行调试。

    常见问题与解决方案


    1. 问题:设备启动后无法正常工作。
    - 解决方案:检查供电电压是否符合要求,重新初始化设备。

    2. 问题:存储器读写速度慢。
    - 解决方案:检查是否启用了正确的模式寄存器设置,确保最优配置。
    3. 问题:设备发热严重。
    - 解决方案:考虑启用部分阵列自刷新(PASR)或其他节能模式来降低功耗。

    总结和推荐


    总体而言,W94AD6KB / W94AD2KB 是一款功能强大、性能卓越的LPDDR SDRAM芯片,特别适合于对功耗和性能要求较高的移动设备和嵌入式系统。其广泛的温度适应性、灵活的模式配置选项以及高效的低功耗设计使其在市场上具备较强的竞争力。对于追求高性能、低功耗的项目,这款产品无疑是理想的选择。因此,我强烈推荐此款存储器作为开发新一代电子设备的理想元件之一。

W94AD6KBHX5E参数

参数
最大时钟频率 200MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 64Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 1Gb (64M x 16)
最大供电电流 115mA
长*宽*高 9mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W94AD6KBHX5E数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W94AD6KBHX5E W94AD6KBHX5E数据手册

W94AD6KBHX5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.589 ¥ 47.2271
10+ $ 4.851 ¥ 40.991
100+ $ 4.158 ¥ 35.1351
250+ $ 3.8988 ¥ 32.9449
500+ $ 3.78 ¥ 31.941
936+ $ 3.7695 ¥ 31.8523
库存: 288
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.22
直接购买
加入购物车
