W9825G6JB-6

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦

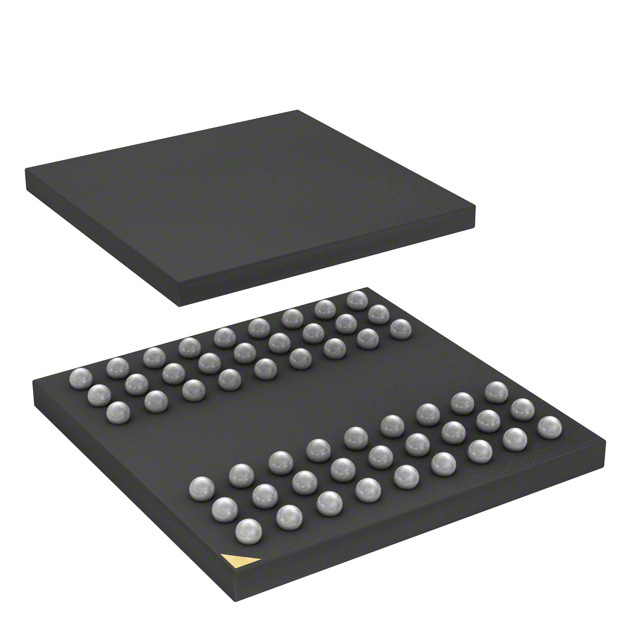

产品描述: 256Mb (16M x 16) 16Mx16 3V 80mA 3.6V 166MHz Parallel 16bit TFBGA-54 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: W9825G6JB-6 TFBGA-54(8X8)
供应商: 期货订购
标准整包数: 319
WINBOND/台湾华邦 动态随机存储器(DRAM) W9825G6JB-6

W9825G6JB-6概述

    # W9825G6JB SDRAM 技术手册解析

    产品简介


    基本介绍
    W9825G6JB 是一款高带宽同步动态随机存取存储器(SDRAM),属于汽车级高性能内存解决方案。它以 4M words × 4 banks × 16 bits 的组织形式实现,能够提供高达 166M words/s 的数据带宽。根据不同的速度等级,W9825G6JB 可分为 -6、-6I 和 -75 系列。其中,-6 系列符合 166MHz/CL3 或 133MHz/CL2 规范;-6I 工业级产品可在 -40°C 至 85°C 的温度范围内稳定运行;而 -75 系列则符合 133MHz/CL3 规范。
    主要功能
    - 支持高达 166MHz 的时钟频率。
    - 具备自刷新模式(标准及低功耗模式)。
    - 支持多种突发长度(1、2、4、8 和全页)。
    - 可编程模式寄存器,允许灵活设置突发长度、延迟周期、交织或顺序突发模式,以最大化系统性能。
    - 适合高性能应用中的主内存。
    应用领域
    W9825G6JB 广泛应用于需要高数据带宽的嵌入式系统、汽车电子、工业控制和多媒体设备等领域。

    技术参数


    以下是 W9825G6JB 的主要技术规格和性能参数:
    | 参数名称 | 规格 |

    | 组织结构 | 4M words × 4 banks × 16 bits |
    | 电源电压 | 3.3V ± 0.3V |
    | 最大时钟频率 | 166 MHz |
    | 自刷新模式 | 标准与低功耗 |
    | CAS 延迟 | 2 和 3 |
    | 接口类型 | LVTTL |
    | 数据宽度 | 16 位 |
    | 封装方式 | TFBGA 54-Ball (8×8 mm²),无铅材料,RoHS 合规 |
    | 功耗 | 最大待机电流为 2 mA |
    电气特性
    - 绝对最大额定值:VDD 和 VDDQ 电压不得超过 3.6V。
    - 推荐操作条件:VDD 和 VDDQ 电压范围为 2.97V 至 3.63V。
    - DC 特性:输入引脚的高电平和低电平分别为 0.7VDD 和 0.3VDD。
    - AC 特性:时钟频率最高可达 166MHz,写入/读取延时满足相关规范。

    产品特点和优势


    W9825G6JB 具有以下显著特点和优势:
    1. 高数据带宽:高达 166M words/s 的数据传输速率,适用于实时处理和高速数据访问需求。
    2. 灵活的可编程性:通过模式寄存器可以配置突发长度、延迟周期等,满足不同应用场景的需求。
    3. 多银行架构:4 个独立银行支持内部银行之间的交织操作,从而隐藏预充电时间。
    4. 低功耗设计:提供自刷新和电源下电模式,有效降低功耗。
    5. 高可靠性:符合汽车级标准,在极端温度和复杂环境下表现出色。
    6. 易用性:标准化接口和详细的时序图简化了系统集成过程。

    应用案例和使用建议


    应用案例
    1. 车载信息娱乐系统:利用其高带宽特性支持多媒体播放、导航地图更新等功能。
    2. 工业控制设备:适合需要快速响应和高稳定性数据存储的场合。
    3. 嵌入式系统:作为主内存提供高性能的数据访问支持。
    使用建议
    - 在初始化阶段严格按照手册要求完成预充电、模式寄存器设置和自动刷新步骤。
    - 配置合适的突发长度和 CAS 延迟,以匹配具体应用场景的时序需求。
    - 考虑电源管理策略,合理启用电源下电模式以节省能耗。

    兼容性和支持


    兼容性
    W9825G6JB 采用标准化的 LVTTL 接口,与大多数主流微控制器和 FPGA 完全兼容,可轻松集成到现有系统中。
    厂商支持
    制造商提供全面的技术文档、样品申请以及长期的技术支持服务,确保用户能够高效开发和部署相关产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 初始化失败 | 检查 VDD 和 VDDQ 是否正确供电,确保所有银行已预充电。 |
    | 数据传输不稳定 | 调整 DQM 配置,避免数据冲突。 |
    | 自刷新模式失效 | 确保 CKE 引脚保持高电平,且时钟信号正常。 |

    总结和推荐


    综合评估
    W9825G6JB 是一款专为高性能应用设计的同步动态随机存取存储器,具备出色的带宽、灵活性和可靠性。其支持多种突发长度和延迟配置,非常适合需要高数据吞吐量的嵌入式系统和汽车电子领域。
    推荐结论
    我们强烈推荐 W9825G6JB 用于需要高可靠性、低功耗和高性能存储的场景。无论是工业控制、车载电子还是消费类电子产品,这款 SDRAM 都能提供卓越的支持和服务。

W9825G6JB-6参数

参数
组织 16Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 256Mb (16M x 16)
最大供电电流 80mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 TFBGA-54
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W9825G6JB-6数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9825G6JB-6 W9825G6JB-6数据手册

W9825G6JB-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
319+ ¥ 14.2452
库存: 3190
起订量: 319 增量: 319
交货地:
最小起订量为:319
合计: ¥ 4544.21
