W956D6HBCX7I TR

产品分类: 静态随机存储器(SRAM)
厂牌: WINBOND/台湾华邦
产品描述: 64Mb (4M x 16) 1.7V 1.95V 133MHz Parallel 贴片安装,黏合安装

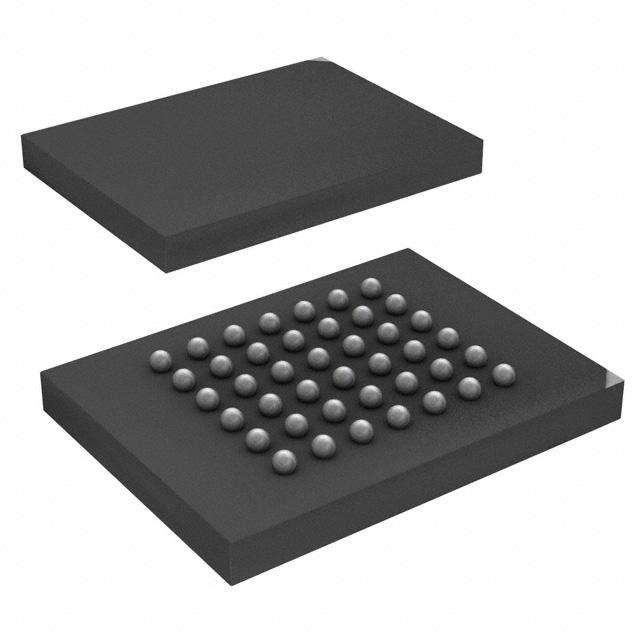

供应商型号: W956D6HBCX7I TR VFBGA-54(6X8)
供应商: 期货订购
标准整包数: 5000
WINBOND/台湾华邦 静态随机存储器(SRAM) W956D6HBCX7I TR

W956D6HBCX7I TR概述

    W956D6HB 64Mb Async./Burst/Sync./A/D MUX 技术手册解析

    1. 产品简介


    W956D6HB 是一款高性能的异步/突发/同步/地址/数据多路复用器(ADMUX),专为低功耗、便携式应用而设计。它基于伪静态随机存取存储器(RAM)技术,具有一个组织化的动态随机存取存储器(DRAM)内核。产品支持行业标准的Flash控制接口,具备多功能地址/数据复用总线,这不仅减少了所需的信号数量,还显著提高了读写带宽。此外,该器件还集成了透明自刷新机制,以实现与突发Flash总线的无缝操作。
    主要功能:
    - 支持异步、突发和同步操作。
    - 内置温度补偿刷新(TCR)及部分数组刷新(PAR)功能。
    - 提供深功耗下电模式(DPD)。
    - 采用54球VFBGA封装。
    应用领域:
    适用于移动通信设备、嵌入式系统以及需要高性能和低功耗的其他消费类电子产品。

    2. 技术参数


    以下是产品的关键技术参数:
    | 参数 | 值 |

    | 容量 | 64 Mb |
    | 工作电压 | VCC, VCCQ: 1.7V-1.95V |
    | 随机访问时间 | 70 ns |
    | 突发模式下的最大时钟频率 | 133 MHz (7.5 ns) |
    | 待机电流 | 250 μA |
    | 异步读电流 | <25 mA |
    | 持续突发读电流 | <35 mA |
    | 工作温度范围 | -40°C ~ +85°C |
    电气特性:
    - 数据总线:16位复用地址/数据总线。
    - 封装:54球VFBGA。
    支持的电气特性:
    - 电压范围:1.7V至1.95V。
    - 数据传输速率高,适合高速应用。
    工作环境:
    - 温度范围:-40°C 至 +85°C。

    3. 产品特点和优势


    特点:
    - 支持多种操作模式(异步、突发、同步)。
    - 具备强大的低功耗功能,包括温度补偿刷新和部分数组刷新。
    - 集成深功耗下电模式,进一步降低能耗。
    - 采用高性能的VFBGA封装,体积小且易于集成。
    优势:
    - 高速数据传输能力(最高可达133 MHz)。
    - 良好的温度适应性,可在极端环境下稳定运行。
    - 显著降低系统复杂度,减少信号数量,提升整体效率。

    4. 应用案例和使用建议


    应用案例:
    - 移动电话:用于存储语音数据和系统配置信息。
    - 数码相机:快速存储拍摄的照片。
    - 车载导航系统:实时处理地图数据。
    使用建议:
    - 在设计电路时,确保供电电压稳定,避免超出指定范围。
    - 对于需要高温环境的应用,建议启用温度补偿刷新功能以延长使用寿命。
    - 在突发模式下,合理规划数据包大小以充分利用带宽。

    5. 兼容性和支持


    兼容性:
    - 与行业标准的CellularRAM 1.5 x16 A/D MUX完全兼容。
    - 可与其他主流微控制器无缝协作。
    支持:
    - Winbond提供详尽的技术文档和技术支持服务,帮助用户解决开发过程中的问题。

    6. 常见问题与解决方案


    问题1:设备在突发模式下性能下降。
    解决方案:检查电源电压是否符合要求,必要时调整电压或启用温度补偿刷新功能。
    问题2:设备无法进入深功耗下电模式。
    解决方案:确认所有引脚配置正确,特别是WE#、CE#等控制信号的状态。

    7. 总结和推荐


    综合评估:
    W956D6HB是一款出色的ADMUX芯片,其卓越的性能和低功耗特性使其成为众多电子设备的理想选择。产品在技术参数、功能特点以及实际应用中的表现都非常出色。
    推荐结论:
    强烈推荐W956D6HB用于需要高性能和低功耗的嵌入式系统。对于希望简化设计并提高效率的开发者来说,这款产品无疑是最佳选择之一。

W956D6HBCX7I TR参数

参数
存储容量 64Mb (4M x 16)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 -
数据总线宽度 -
接口类型 Parallel
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

W956D6HBCX7I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 静态随机存储器(SRAM) WINBOND/台湾华邦 W956D6HBCX7I TR W956D6HBCX7I TR数据手册

W956D6HBCX7I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 26.6976
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 133488
