W25Q128JVBIM

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (16M x 8) 2.7V 25mA 3.6V 133MHz DTR,QPI,SPI-4 I/O BGA 贴片安装

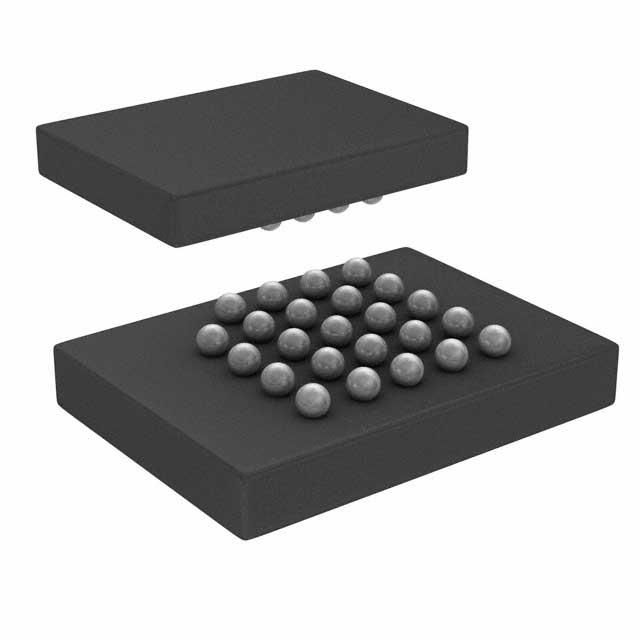

供应商型号: W25Q128JVBIM TFBGA-24(6X8)
供应商: 期货订购
标准整包数: 480
WINBOND/台湾华邦 闪存(Flash) W25Q128JVBIM

W25Q128JVBIM概述

    W25Q128JV-DTR 技术手册解析

    产品简介


    产品名称: W25Q128JV-DTR
    发布日期: 2018年3月27日
    修订版: C
    产品类型: 串行闪存
    主要功能:
    - 提供128M位(16M字节)存储容量
    - 支持标准SPI、双通道SPI、四通道SPI、四通道外设接口(QPI)以及双倍传输率(DTR)读取模式
    - 适用于代码影子(code shadowing)、直接从SPI执行代码(XIP)及语音、文本和数据存储
    应用领域:
    - 有限空间、引脚和电源限制的系统
    - 需要灵活存储和高性能的应用场景,如嵌入式系统、物联网设备、便携式电子产品等

    技术参数


    技术规格:
    - 存储容量: 128M位(16M字节)
    - 组织方式: 65,536页,每页256字节
    - 擦除单位: 可擦除页、4KB扇区、32KB块、64KB块或整个芯片
    - 扇区数量: 4,096个4KB扇区
    - 块数量: 256个64KB块
    - 电压范围: 2.7V至3.6V
    性能参数:
    - 最大SPI时钟频率: 133MHz
    - 等效时钟速率:
    - 双通道SPI: 266MHz(133MHz × 2)
    - 四通道SPI: 532MHz(133MHz × 4)
    - 连续读取模式: 最高66MB/s连续数据传输速率
    - 编程擦除周期: ≥100,000次
    - 数据保留时间: >20年
    工作环境:
    - 温度范围: 工业级(-40°C至+85°C),工业增强级(-40°C至+105°C)
    - 低功耗: 待机电流≤1µA

    产品特点和优势


    独特功能:
    1. 多协议支持: 支持标准SPI、双通道SPI、四通道SPI、QPI及DTR模式,适应不同应用场景。
    2. 高性能: 最大133MHz SPI时钟频率,266MHz/532MHz等效速度,提供卓越的读写效率。
    3. 高可靠性: 拥有超过20年的数据保留能力,支持高达100,000次编程擦除周期。
    4. 灵活性: 小扇区(4KB)设计便于数据和参数存储,满足多样化需求。
    5. 保护机制: 写保护、锁定机制和独特的安全寄存器提供更高的数据安全性。
    市场竞争力:
    - 高速、高效的数据传输能力使其优于传统并行Flash内存。
    - 灵活的组织结构和多种保护选项,特别适合对数据完整性要求较高的应用。

    应用案例和使用建议


    典型应用场景:
    1. 代码影子和直接执行: 用于嵌入式系统的代码影子和直接从SPI执行(XIP)。
    2. 数据存储: 存储传感器数据、用户配置参数和日志信息。
    3. 通信设备: 作为通信模块的存储单元,支持快速数据传输和处理。
    使用建议:
    - 选择合适模式: 根据具体应用需求选择标准SPI、双通道或四通道模式以优化性能。
    - 优化电源管理: 利用待机电流低至1µA的特点,在不使用时进入休眠状态以节省能源。
    - 确保数据安全: 合理设置写保护和锁定功能,防止未经授权的操作导致数据丢失或篡改。

    兼容性和支持


    兼容性:
    - 支持SPI、QPI等多种接口协议,易于集成到现有系统中。
    - 与各类处理器、控制器高度兼容,可广泛应用于不同平台。
    支持服务:
    - 提供全面的技术文档和开发工具支持。
    - 厂商提供在线技术支持和售后服务,确保客户顺利部署和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输速率过慢 | 确保使用四通道SPI或QPI模式,并检查是否达到推荐的工作条件(电压、温度)。 |
    | 设备无法正常启动 | 检查电路连接是否正确,特别是引脚配置和信号线。 |
    | 写保护功能失效 | 确认是否已启用写保护功能,通过相应指令设置写保护标志。 |

    总结和推荐


    综合评估:
    W25Q128JV-DTR是一款性能卓越、功能强大的串行闪存芯片,凭借其高数据传输速率、灵活的存储组织和全面的安全保护功能,成为嵌入式系统、物联网设备等领域的理想选择。
    推荐理由:
    - 适用于需要高速存储和灵活操作的应用场景。
    - 支持多种协议,便于系统集成。
    - 提供良好的数据完整性和安全性保障。
    综上所述,W25Q128JV-DTR是值得推荐的产品,尤其对于追求高性能和可靠性的用户而言,具有显著的竞争优势。

W25Q128JVBIM参数

参数
组织 -
数据总线宽度 -
接口类型 DTR,QPI,SPI-4 I/O
存储容量 128Mb (16M x 8)
最大供电电流 25mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W25Q128JVBIM数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q128JVBIM W25Q128JVBIM数据手册

W25Q128JVBIM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
480+ ¥ 5.2812
库存: 4800
起订量: 480 增量: 480
交货地:
最小起订量为:480
合计: ¥ 2534.97
