首页  >  产品百科  >  FKS2D024701K00KSSD

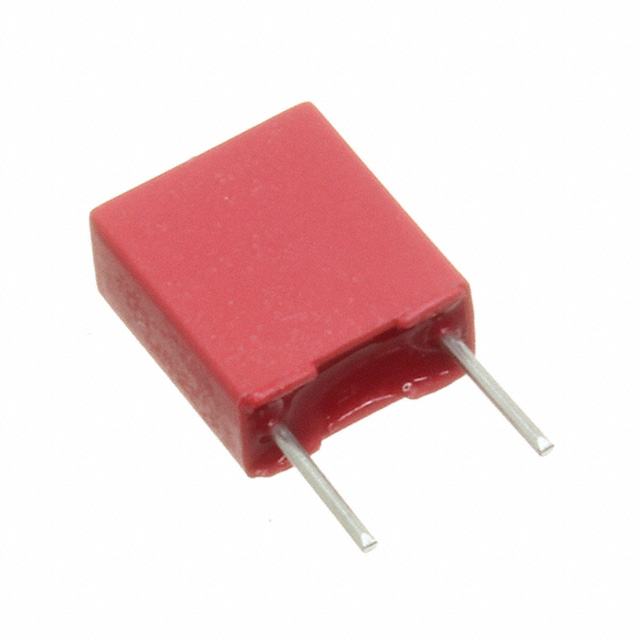

FKS2D024701K00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 47nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.2mm*7.2mm*13mm
供应商型号: AL-FKS2D024701K00KSSD
供应商: 海外现货
标准整包数: 1
WIMA 薄膜电容 FKS2D024701K00KSSD

FKS2D024701K00KSSD概述


    产品简介


    WIMA FKS 2是一款专为脉冲应用设计的聚酯薄膜电容器,广泛应用于各类直流电路中。该系列产品具有高可靠性、出色的耐热性能以及卓越的机械强度,能够承受恶劣的工作环境。其主要功能包括耦合、滤波及信号隔离,适用于工业自动化、通信设备、电源管理等领域。

    技术参数


    - 基本参数:
    - 容量范围:1000 pF 至 0.047 µF
    - 额定电压:63 VDC 至 630 VDC
    - 绝缘电阻:≥ 1 × 10⁵ MΩ(+20°C)
    - 脉冲上升时间:≤ 1000 V/µs
    - 损耗因子(Dissipation Factor, tanδ):
    - 1 kHz:≤ 7 × 10⁻³
    - 10 kHz:≤ 15 × 10⁻³
    - 100 kHz:≤ 20 × 10⁻³
    - 温度范围:
    - 工作温度:-55°C 至 +100°C
    - 储存温度:-55°C 至 +125°C
    - 可靠性:
    - 额定寿命:≥ 300,000 小时
    - 失效率:≤ 5 FIT(故障率)
    - 其他性能:
    - 针脚拉力测试:≥ 10 N
    - 振动测试:符合 IEC 60068-2-6 标准
    - 低气压测试:符合 IEC 60068-2-13 标准
    - 冲击测试:4000 次冲击,加速度 390 m/s²

    产品特点和优势


    1. 高可靠性和长寿命:具备出色的抗老化能力和高绝缘性能,确保长期稳定运行。
    2. 宽温区适应性:可在极端温度下正常工作,满足严苛环境需求。
    3. 脉冲处理能力:能承受高达 1000 V/µs 的脉冲上升时间,适合高速脉冲信号的应用场合。
    4. 环保材料:完全符合 RoHS 标准,采用无铅制造工艺。
    5. 紧凑设计:支持多种封装形式,适合自动化生产和 PCB 集成。

    应用案例和使用建议


    典型应用场景:
    - 直流耦合与去耦电路
    - 高频信号滤波
    - 工业控制设备中的瞬态保护
    使用建议:
    - 在高温环境中使用时,需考虑降额设计以延长使用寿命。例如,当温度超过 +85°C 时,每升高 1°C 需降低额定电压的 1.25%。
    - 对于高脉冲电流的应用,建议选择高容值型号并确保良好的散热措施。
    - 若需批量生产,建议选用带料包装形式以提高装配效率。

    兼容性和支持


    兼容性:
    WIMA FKS 2 系列电容器可与大多数标准 PCB 和 SMD 设备无缝集成,支持通用的焊接工艺。其金属化聚酯薄膜结构保证了与主流半导体芯片的良好匹配性。
    技术支持:
    WIMA 提供详尽的技术文档和客户定制服务,涵盖产品选型、样品试制及量产指导。此外,公司还提供 24/7 在线客服和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温环境下失效 | 应用降额设计,检查散热系统是否有效 |
    | 焊接过程中出现针脚断裂 | 确保焊接温度不超过推荐值,选择合适的焊接工艺 |
    | 容量偏差超出预期范围 | 检查采购批次是否符合指定的容差等级 |

    总结和推荐


    综合评估:
    WIMA FKS 2 系列电容器凭借其卓越的性能、高可靠性及广泛的适用性,在工业和消费类电子领域均表现出色。特别是在高精度脉冲信号处理和高压直流供电系统中,其优势尤为明显。
    推荐结论:
    强烈推荐此产品用于需要高性能和高稳定性的应用场景。无论是新项目开发还是现有系统的升级,WIMA FKS 2 都是一个值得信赖的选择。

FKS2D024701K00KSSD参数

参数
电容值 47nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 7.2mm*7.2mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKS2D024701K00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKS2D024701K00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKS2D024701K00KSSD FKS2D024701K00KSSD数据手册

FKS2D024701K00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
