FKP2J012201G00HSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 2.2nF ±2.5% 聚丙烯 630V 250V 通孔安装 7.2mm(长度)
供应商型号: AL-FKP2J012201G00HSSD
供应商: 海外现货
标准整包数: 1

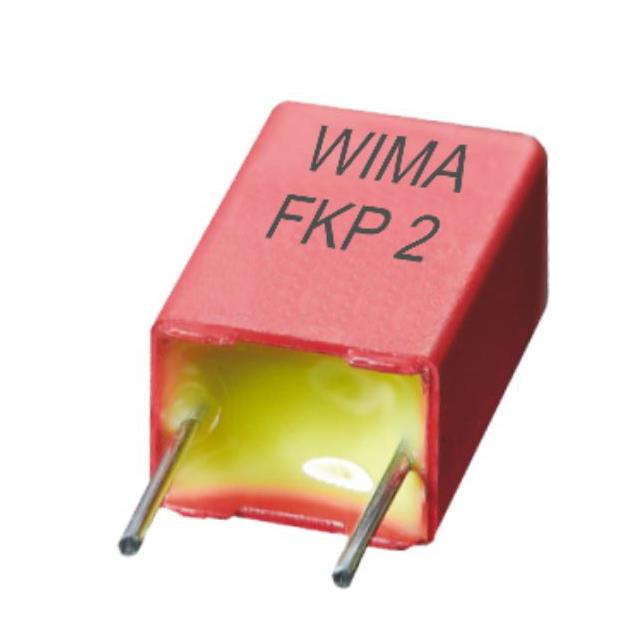

WIMA 薄膜电容 FKP2J012201G00HSSD

FKP2J012201G00HSSD概述

    # WIMA FKP 2 聚丙烯薄膜电容器技术手册

    产品简介


    WIMA FKP 2 是一款高性能的聚丙烯(PP)薄膜/箔电容器,专为脉冲应用设计。这些电容器具有优异的电气性能,适用于高频环境,广泛应用于采样保持电路、定时电路、LC 滤波器、振荡电路以及音频设备等领域。其额定电压范围从 63 VDC 到 1000 VDC,电容值从 33 pF 到 0.033 µF。
    主要功能
    - 高频率性能:适合高频应用,具备低损耗因子和高耐压能力。
    - 脉冲处理能力:专为脉冲应用设计,可承受快速电压变化。
    - 温度稳定性:负温度系数,典型温度系数为 -200 x 10⁻⁶/°C。
    - 环保材料:符合 RoHS 标准,无铅、无毒害物质。
    应用领域
    - 高频信号处理
    - 振荡器和滤波器设计
    - 音频设备
    - 工业控制和测量系统

    技术参数


    以下是 WIMA FKP 2 的关键技术参数:
    | 参数 | 规格 |

    | 电容范围 | 33 pF 至 0.033 µF |
    | 额定电压 | 63 VDC 至 1000 VDC |
    | 容差 | ±20%, ±10%, ±5%, ±2.5% |
    | 工作温度范围 | -55°C 至 +100°C |
    | 测试标准 | 符合 IEC 60384-13 |
    | 绝缘电阻 | ≥ 3 x 10⁵ MΩ |
    | 失效率 | ≤ 5 FIT(0.5 x Ur 和 40°C) |
    | 介质吸收 | 0.05% |
    | 损耗因子(@ 1 kHz) | ≤ 5 x 10⁻⁴ |

    产品特点和优势


    独特功能
    - 精确容值:提供多种容值和容差选项,包括高精度版本(±1%)。
    - 低损耗因子:出色的高频性能,减少能量损失。
    - 耐高温性能:可在极端温度条件下稳定工作。
    - 长寿命:预计使用寿命超过 300,000 小时。
    市场竞争力
    WIMA FKP 2 以其卓越的高频性能和可靠性脱颖而出,尤其适合对容值稳定性和温度适应性要求较高的应用场景。其紧凑的设计和高可靠性使其成为高端电子设备的理想选择。

    应用案例和使用建议


    典型应用场景
    1. 采样保持电路:用于高精度信号采样,确保快速响应。
    2. 音频设备:提升音质和动态范围,减少失真。
    3. 工业滤波器:过滤高频噪声,提高系统稳定性。
    使用建议
    - 在高频应用中,确保电容器的引线尽可能短,以减少寄生效应。
    - 对于脉冲负载,建议使用低电感设计以提高响应速度。
    - 在极端温度环境下,优先选择低容值型号以避免热膨胀导致的失效。

    兼容性和支持


    WIMA FKP 2 与其他电子元器件高度兼容,可通过标准焊接工艺安装。制造商提供全面的技术支持,包括样品测试、定制化服务和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保工作温度不超过 +100°C |
    | 引线断裂 | 使用更粗的引线或改进固定方式 |
    | 容值不稳定 | 检查是否符合设计要求,更换合适型号 |

    总结和推荐


    WIMA FKP 2 聚丙烯薄膜电容器凭借其卓越的高频性能、稳定的容值和广泛的温度适应性,在工业和消费电子领域表现优异。其环保设计和高可靠性使其成为众多高端应用的首选。
    推荐结论
    强烈推荐 WIMA FKP 2 作为高频、高压及恶劣环境下的优选电容器解决方案。无论是新项目设计还是现有系统的升级,这款产品都能满足您的需求。

    版权信息:本手册所列设计数据保留随时修改的权利,具体详情请参考官方网站 [www.wima.com](http://www.wima.com)。

FKP2J012201G00HSSD参数

参数
电容值 2.2nF
容差 ±2.5%
介电材料 聚丙烯
额定电压-AC 250V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 7.2mm(长度)
安装方式 通孔安装
包装方式 散装

FKP2J012201G00HSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2J012201G00HSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2J012201G00HSSD FKP2J012201G00HSSD数据手册

FKP2J012201G00HSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
