首页  >  产品百科  >  FKP3O112203D00KSSD

FKP3O112203D00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 2.2nF ±10% 聚丙烯 1KV 300V 通孔安装 13mm*4mm*9.5mm
供应商型号: AL-FKP3O112203D00KSSD
供应商: 海外现货
标准整包数: 1

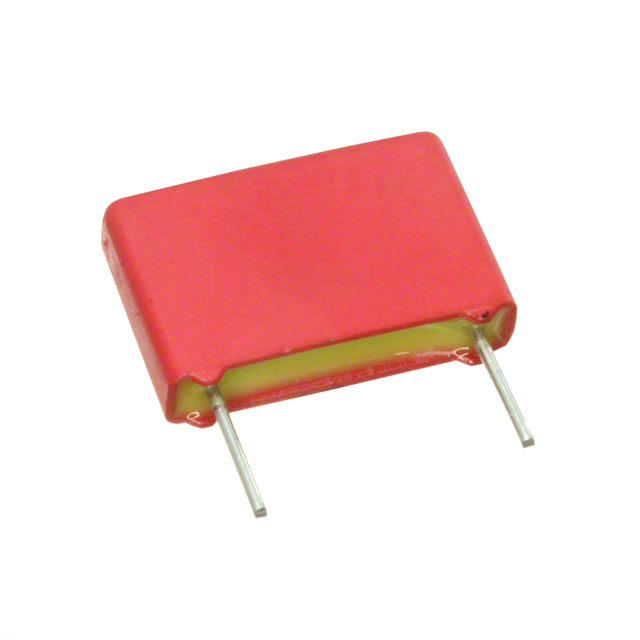

WIMA 薄膜电容 FKP3O112203D00KSSD

FKP3O112203D00KSSD概述

    # WIMA FKP 3 聚丙烯薄膜电容器产品技术手册解析

    产品简介


    WIMA FKP 3 是一款聚丙烯(PP)薄膜和金属箔电容器,专为脉冲应用设计。其主要功能包括:用于高频率环境下的电容储能、滤波、振荡电路等。该产品广泛应用于音频设备、采样和保持电路、定时电路及LC滤波等领域。其出色的电气性能和卓越的温度稳定性使其成为高性能电子设备的理想选择。

    技术参数


    | 参数类别 | 具体数值 |

    | 电介质 | 聚丙烯(PP)薄膜 |
    | 极板材料 | 金属箔 |
    | 封装形式 | 防溶剂、阻燃塑料外壳,带环氧树脂密封,符合UL 94 V-0标准 |
    | 接线端子 | 锡焊引线 |
    | 标记 | 红色外壳,黑色标记,黄色环氧树脂密封 |
    | 电容范围 | 100 pF 至 0.22 μF |
    | 额定电压 | 63 VDC,100 VDC,250 VDC,400 VDC,630 VDC,1000 VDC |
    | 容差 | ±20%,±10%,±5% |
    | 工作温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥5×10⁵ MΩ(平均值为1×10⁶ MΩ) |
    | 测试电压 | 2Ur,持续2秒 |

    产品特点和优势


    WIMA FKP 3 电容器以其独特的设计和优异的性能脱颖而出。其主要特点包括:
    - 负温度系数:在较宽的温度范围内表现出良好的稳定性。
    - 低损耗因子:提供更低的能量损失。
    - 极低的介电吸收:减少信号失真。
    - 符合RoHS标准:环保友好,不含铅、镉、汞等有害物质。
    这些特性使得该产品特别适合需要高可靠性和长期稳定性的应用场合。

    应用案例和使用建议


    应用案例
    - 音频设备:在音响系统中用于滤波和耦合。
    - 采样和保持电路:确保信号质量的一致性。
    - LC滤波器:有效抑制高频噪声。
    使用建议
    为了最大化WIMA FKP 3 的性能,建议根据具体应用调整焊接温度和时间。例如,在双波峰焊接过程中,应将焊接浴温设定为260°C,并保持3秒浸没时间。此外,确保正确的PCB布局以避免热冲击对元件造成损害。

    兼容性和支持


    WIMA FKP 3 支持多种封装尺寸,包括7.5 mm至15 mm间距,满足不同客户的需求。WIMA公司还提供了全面的技术支持服务,包括详细的焊接指南和技术文档下载,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查系统散热情况,必要时增加散热措施 |
    | 安装后出现异常噪音 | 确认安装正确,检查是否存在机械应力 |
    | 容量不符合要求 | 检查生产批次编号,确认规格是否一致 |

    总结和推荐


    综上所述,WIMA FKP 3 是一款集高性能与环保于一体的优秀电容器。它在多个领域的广泛应用证明了其卓越的品质和技术实力。对于追求高效能、长寿命和环境友好的电子设计者来说,这款产品无疑是理想的选择。因此,强烈推荐在需要高质量电容的应用中优先考虑WIMA FKP 3。

FKP3O112203D00KSSD参数

参数
电容值 2.2nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1KV
长*宽*高 13mm*4mm*9.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP3O112203D00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP3O112203D00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP3O112203D00KSSD FKP3O112203D00KSSD数据手册

FKP3O112203D00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2149 ¥ 1.8203
库存: 3674
起订量: 2308 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 1820.3
