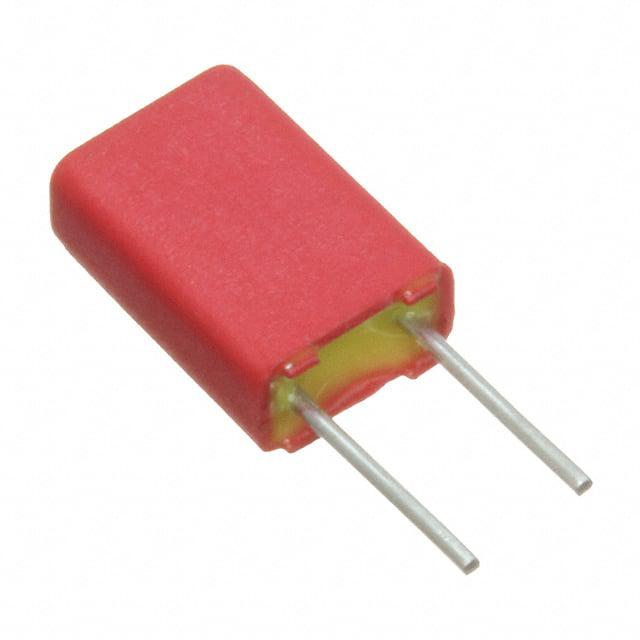

MKS0C021500B00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 15nF ±20% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V 通孔安装 4.6mm*2.5mm*7mm
供应商型号: AL-MKS0C021500B00MSSD
供应商: 海外现货
标准整包数: 1
WIMA 薄膜电容 MKS0C021500B00MSSD

MKS0C021500B00MSSD概述

    WIMA MKS 02 系列金属化聚酯电容器技术手册

    产品简介


    WIMA MKS 02 系列是一款高可靠性、高性能的金属化聚酯(PET)电容器,专为直流应用设计。其核心材料为聚对苯二甲酸乙二醇酯薄膜,具有卓越的介电性能和优良的自愈特性。该系列电容器广泛应用于旁路、阻断、耦合/解耦、定时等领域,适用于工业控制、通信设备、汽车电子以及家用电器等多种场合。

    技术参数


    | 参数 | 规格 |

    | 容量范围 | 3300 pF 至 1.0 μF (E12 值按需提供) |
    | 额定电压 | 63 VDC、100 VDC、250 VDC、400 VDC |
    | 容量公差 | ±20%、±10%(特殊订单可定制 ±5%) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 损耗角正切值 (tan δ) | @ 1 kHz ≤ 8 × 10⁻³;@ 10 kHz ≤ 15 × 10⁻³;@ 100 kHz ≤ 30 × 10⁻³ |
    | 绝缘电阻 | ≥3.75 MΩ·μF (63 VDC);≥1 × 10⁴ MΩ (100 VDC) |
    | 最大脉冲上升时间 | 高达 150 ms(额定电压下) |
    | 测试标准 | 符合 IEC 60384-2 |
    | 失效率 | 2 FIT(在 40°C 和 55°C 下测试) |
    | 温度降额 | DC 电压:+85°C 以上每升温 1K,降额 1.25%;AC 电压:+75°C 以上每升温 1K,降额 1.25% |

    产品特点和优势


    1. 高体积/容量比:采用金属化PET薄膜技术,提供更高的单位体积储能能力。
    2. 自愈性能:在过电压情况下能够迅速恢复电容性能。
    3. 环保认证:符合RoHS 2011/65/EU指令,无铅且不含有害物质。
    4. 优异的机械特性:具备耐振动、抗冲击及低气压适应能力。
    5. 尺寸小巧:采用2.5 mm针间距设计,便于PCB布局。

    应用案例和使用建议


    1. 旁路应用:适合电源滤波、信号旁路等场合。建议使用大容量型号(如1.0 μF)。
    2. 阻断功能:用于交流电路中隔离信号路径。推荐使用额定电压不低于100 VDC的型号。
    3. 耦合与解耦:适合高频信号的传输,选用低损耗角正切值的产品以减少能量损失。
    使用建议:为确保长期稳定性,在高温环境下应降低电容器的额定工作电压以延长寿命。同时,避免脉冲电流峰值超过其最大操作值。

    兼容性和支持


    - 兼容性:支持常规焊接工艺,可与多种电子元器件协同工作。
    - 技术支持:提供详尽的技术文档和客户定制化服务,确保客户在使用过程中获得最优方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 超过额定工作温度导致失效 | 降低实际运行电压至安全范围,同时优化散热设计。 |
    | 容量漂移超出预期 | 检查焊接温度是否过高,适当调整焊接曲线参数。 |
    | 出现短路现象 | 确认安装方向正确,检查是否存在焊点虚焊问题。

    总结和推荐


    WIMA MKS 02 系列电容器凭借其高效能、高可靠性和广泛的适用性,在众多领域展现了强大的竞争力。其出色的自愈能力、紧凑的设计和严格的品质管理使其成为直流应用的理想选择。总体来看,该产品值得高度推荐用于需要高性能电容器的应用场景。
    如果您正在寻找一款既能满足性能要求又兼顾环保与经济性的电容器,WIMA MKS 02 系列将是您的明智之选!

MKS0C021500B00MSSD参数

参数
电容值 15nF
容差 ±20%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 63V
ESR-等效串联电阻 -
额定电压-AC 40V
长*宽*高 4.6mm*2.5mm*7mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

MKS0C021500B00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS0C021500B00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS0C021500B00MSSD MKS0C021500B00MSSD数据手册

MKS0C021500B00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2189 ¥ 1.8543
库存: 3850
起订量: 2266 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 1854.3
