首页  >  产品百科  >  MKS2F022201A00KSSD

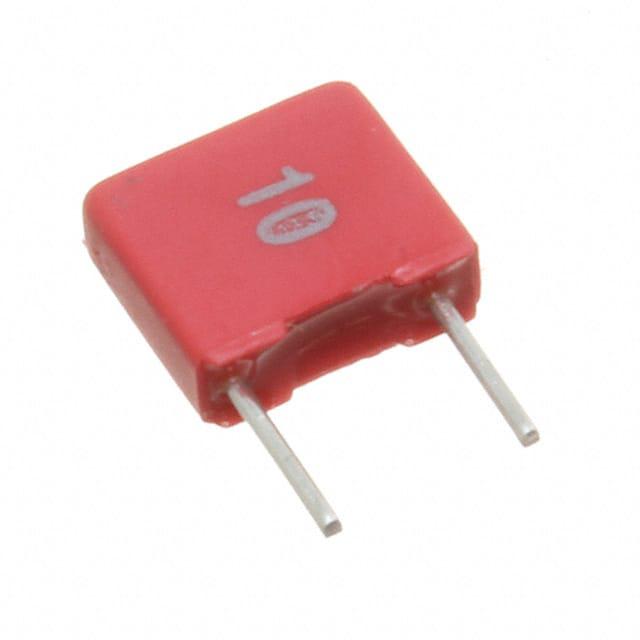

MKS2F022201A00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 22nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 7.2mm*2.5mm*6.5mm
供应商型号: 505-MKS2F022201A00KS
供应商: Mouser
标准整包数: 1
WIMA 薄膜电容 MKS2F022201A00KSSD

MKS2F022201A00KSSD概述


    产品简介


    WIMA MKS 2 系列金属化聚酯薄膜电容器是适用于直流电路的一类高性能电容产品。这些电容器以其高体积容量比、自愈性以及符合国际标准(如AEC-Q200认证和RoHS标准)而备受青睐。该系列产品广泛应用于旁路、阻断、耦合与去耦、定时等领域,特别适合需要高稳定性和可靠性的工业及消费电子产品。

    技术参数


    | 参数名称 | 技术规格 |

    | 额定电压范围 | 50 VDC 至 630 VDC |
    | 电容范围 | 0.01 μF 至 10 μF |
    | 电容公差 | ±20%,±10%,±5% |
    | 绝缘电阻 | 额定电压 50 VDC: ≥ 5 × 10³ MΩ × μF |
    额定电压 63 VDC: ≥ 1 × 10⁴ MΩ × μF |
    额定电压 100 VDC: ≥ 1.5 × 10⁴ MΩ × μF |
    | 损耗因子 (tanδ) | 1 kHz:≤ 8 × 10⁻³ |
    10 kHz:≤ 15 × 10⁻³ |
    100 kHz:≤ 30 × 10⁻³ |
    | 工作温度范围 | 50 VDC: -55°C 至 +100°C |
    63 VDC及以上: -55°C 至 +125°C |
    | 机械测试 | 拉力测试:10 N(根据 IEC 60068-2-21) |
    振动测试:频率范围 10–2000 Hz,振幅 0.75 mm 或加速度 10g |
    高空低密度测试:1 kPa = 10 mbar(根据 IEC 60068-2-13) |
    冲击测试:4000 次冲击,加速度 390 m/s²(根据 IEC 60068-2-29)|

    产品特点和优势


    1. 高体积容量比:相较于传统电容器,该系列提供更高的单位体积存储能力。
    2. 自愈特性:当局部击穿发生时,损坏部分能够自行修复,从而延长使用寿命。
    3. 卓越的可靠性:符合严格的环境和质量标准(ISO 9001:2015 和 RoHS 2011/65/EU),确保长期运行稳定性。
    4. 多种封装形式:可选择贴片或直插式安装方式,适应不同设计需求。
    5. 广泛适用性:覆盖广泛的工业和消费级应用场景,如电源管理、通信设备和汽车电子。

    应用案例和使用建议


    应用场景
    1. 电力电子:用于高压开关电源中的滤波和稳压功能。
    2. 通信设备:作为高频电路的耦合电容器,提升信号传输效率。
    3. 家用电器:用于小型电机的启动电容,保证设备正常运行。
    使用建议
    - 在高温环境下,应考虑降低额定电压使用,以避免因热老化影响性能。
    - 若需高频应用,尽量选择低损耗因子的型号,减少信号失真。

    兼容性和支持


    WIMA MKS 2 系列电容器与市面上主流PCB设计兼容,支持自动插件机操作。WIMA 提供详细的技术支持文档和样品服务,同时其生产过程严格遵循环保规范,使用绿色材料和包装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度升高导致失效 | 减少实际工作电压,避免过载使用。 |
    | 阻抗异常波动 | 确保连接良好,避免焊接不良情况。 |
    | 尺寸不符 | 核对所需型号参数,确保选用正确版本。|

    总结和推荐


    WIMA MKS 2 系列电容器凭借出色的性能、多样化的设计选项以及可靠的支持体系,在同类产品中脱颖而出。对于需要高性能电容的应用场景,该系列是理想选择。因此,我强烈推荐这款产品用于工业及消费电子产品中,特别是在对高可靠性有严格要求的场合。
    推荐指数:★★★★★

MKS2F022201A00KSSD参数

参数
电容值 22nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 7.2mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS2F022201A00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS2F022201A00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS2F022201A00KSSD MKS2F022201A00KSSD数据手册

MKS2F022201A00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.598 ¥ 5.0531
10+ $ 0.2852 ¥ 2.4099
100+ $ 0.2358 ¥ 1.9921
500+ $ 0.176 ¥ 1.4872
1000+ $ 0.1577 ¥ 1.3324
2500+ $ 0.1415 ¥ 1.1955
5000+ $ 0.1307 ¥ 1.1042
10000+ $ 0.1231 ¥ 1.0404
25000+ $ 0.1145 ¥ 0.9671
库存: 2562
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.05
