FKP1O116804D00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 6.8nF ±5% 聚丙烯,金属化 1KV 600V 通孔安装 18mm*7mm*14mm
供应商型号: AL-FKP1O116804D00JSSD
供应商: 海外现货
标准整包数: 1

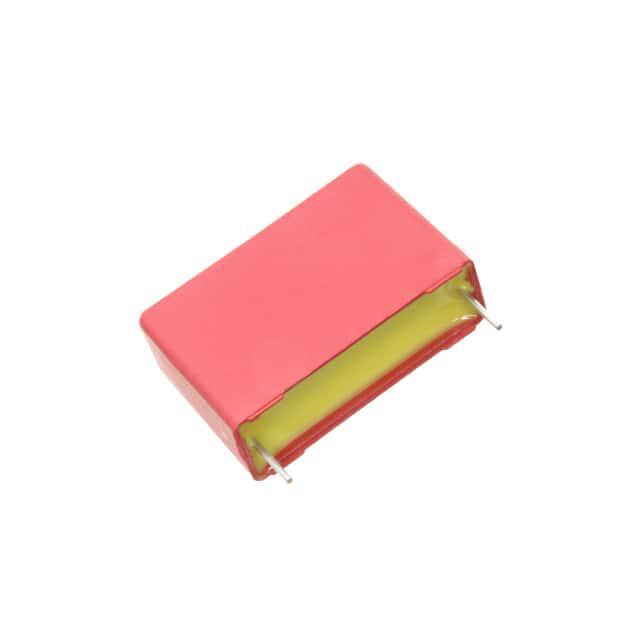

WIMA 薄膜电容 FKP1O116804D00JSSD

FKP1O116804D00JSSD概述

    # WIMA FKP 1 聚丙烯电容器技术手册解析

    1. 产品简介


    基本描述
    WIMA FKP 1 是一款采用聚丙烯(PP)薄膜电介质的脉冲应用电容器,其核心特点在于金属箔电极和内部串联连接结构。这类电容器具有极高的可靠性,特别适合于高频和高功率脉冲条件下的工作环境。
    主要功能
    - 极高的脉冲耐受能力;
    - 内部自修复机制(Self-healing);
    - 很低的损耗因子(Dissipation Factor),确保高效的能量转换;
    - 高温稳定性(Negative capacitance change versus temperature)。
    应用领域
    - 开关电源模块(Switch Mode Power Supplies);
    - 电机驱动器及电力电子设备中的转换器;
    - 显示器和电视机的偏转系统;
    - 电子镇流器。

    2. 技术参数


    | 参数 | 描述 |

    | 容量范围 | 100 pF 至 4.7 mF |
    | 额定电压 | DC 400 V 至 6000 V |
    | 工作温度范围 | -55°C 至 +100°C |
    | 损耗因子 (tan δ) | @ 1 kHz:5 × 10⁻⁴ 至 6 × 10⁻⁴;@ 100 kHz:10 × 10⁻⁴ |
    | 绝缘电阻 | ≥ 1 × 10⁵ MΩ |
    | 最大脉冲上升时间 | 视具体容量和额定电压而定(详见数据表格)。 |

    3. 产品特点和优势


    独特功能
    - 自修复能力:当局部过电压击穿时,材料可以自我修复,从而延长使用寿命;
    - 低介电吸收:仅0.05%,减少能量损失;
    - 高温适应性:可在高达100°C的工作环境中保持稳定性能。
    市场竞争力
    WIMA FKP 1 凭借其卓越的脉冲处理能力和宽泛的工作温度范围,在电力电子和高频电路设计中表现出色,成为同类产品中的佼佼者。

    4. 应用案例和使用建议


    典型应用场景
    - 开关电源模块:配合高频变压器,为各类电子设备提供稳定的直流输出;
    - 偏转系统:用于显示器、电视机等设备,确保扫描信号的精确控制。
    使用建议
    1. 在选择电容器时,需根据实际电路需求匹配合适的容量和额定电压;
    2. 为了优化散热效果,建议安装时留出足够的空间以避免过热;
    3. 注意脉冲上升时间要求,确保满足特定应用的设计指标。

    5. 兼容性和支持


    兼容性
    WIMA FKP 1 适用于广泛的电子电路板设计,其引脚间距(Pin Spacing)标准(PCM)可根据需求定制。
    厂商支持
    WIMA 提供全面的技术支持,包括详细的安装指南和测试报告,以帮助客户更好地集成产品到其设计中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量漂移过大 | 确保安装环境符合指定的工作温度范围 |
    | 过载情况下烧毁 | 检查电路是否已正确设计过压保护装置 |
    | 寿命短 | 调整负载条件,避免长期处于极端工作状态下 |

    7. 总结和推荐


    评估
    WIMA FKP 1 聚丙烯电容器以其优异的脉冲处理能力、低温漂和良好的绝缘性能,在高要求的工业电子领域中表现出色。它不仅能够满足严苛的应用场景需求,还通过ISO 9001:2015认证,确保了生产过程的质量一致性。
    推荐
    对于需要高性能、高可靠性的电子电路设计,尤其是涉及高频脉冲的场合,强烈推荐使用 WIMA FKP 1 系列电容器。此外,WIMA 提供的完善售后服务也使其成为值得信赖的选择。

    最终结论:非常适合工业级电力电子和高频应用领域!

FKP1O116804D00JSSD参数

参数
电容值 6.8nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 600V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 18mm*7mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1O116804D00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1O116804D00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1O116804D00JSSD FKP1O116804D00JSSD数据手册

FKP1O116804D00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
