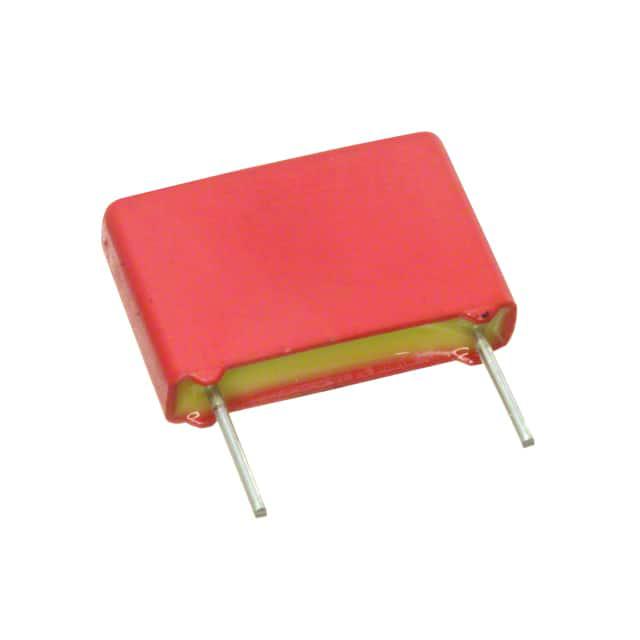

FKP3J004702B00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 470pF ±5% 聚丙烯 630V 300V 通孔安装 10mm*3mm*8.5mm
供应商型号: 505-FKP3470/630/5
供应商: Mouser
标准整包数: 1
WIMA 薄膜电容 FKP3J004702B00JSSD

FKP3J004702B00JSSD概述

    # WIMA FKP 3 聚丙烯薄膜电容器技术手册解析

    1. 产品简介


    WIMA FKP 3 是一款专为脉冲应用设计的聚丙烯(PP)薄膜电容器,其适用于工作频率高达1000 VDC的高精度应用。这些电容器主要通过金属箔电极与聚丙烯薄膜结合而成,具有极低的损耗因子和负温度系数,非常适合于采样和保持、时序电路、滤波以及振荡器等高频应用场景。
    主要功能:
    - 高频响应能力:适配高速信号处理。
    - 稳定性能:具备极低的温度漂移特性。
    - 优越电气特性:高绝缘阻抗和低介电吸收率。
    应用领域:
    广泛应用于通信设备、音频放大器、电源管理和高频滤波电路。

    2. 技术参数


    以下是根据技术手册整理的关键参数和技术规格:
    | 参数 | 具体数值 |

    | 电容范围 | 100 pF 至 0.22 mF |
    | 额定电压 | 63 VDC 至 1000 VDC |
    | 电容公差 | ±5%,±10%,±20% |
    | 工作温度范围 | -55°C 至 +100°C |
    | 最大脉冲上升时间 | 1000 V/μs |
    | 绝缘电阻 | ≥ 3 × 10⁵ MΩ |
    | 封装尺寸(长×宽×高) | 3 mm × 8.5 mm × 10 mm |
    电气特性:
    - 损耗因数:1 kHz 时 < 5 × 10⁻⁴;100 kHz 时 < 8 × 10⁻⁴
    - 温度系数:-200 ppm/°C
    - 额定电压降额规则:每升高1°C,直流降额1.35%/100V;交流降额1.35%/75°C

    3. 产品特点和优势


    WIMA FKP 3 的核心竞争力体现在以下几个方面:
    1. 高性能薄膜结构:
    使用聚丙烯薄膜与金属箔电极相结合的设计,提供极高的耐压能力和低损耗。

    2. 高可靠性:
    支持长时间运行,符合严格的可靠性测试标准,如振动测试和温度循环测试。
    3. 环保合规:
    完全符合RoHS标准,无铅、无卤素,对环境友好。
    4. 宽泛的工作温度范围:
    在极端条件下仍能保持稳定的电气性能。

    4. 应用案例和使用建议


    应用场景:
    - 音频设备:用于扬声器分频网络以减少失真。
    - 高速信号处理:适配现代数字通信系统中的滤波与存储需求。
    - 脉冲电路:例如激光驱动器或射频功率放大器。
    使用建议:
    - 在设计时需注意匹配适当的电路布局以避免寄生效应。
    - 若使用环境要求苛刻(如高温),应根据降额规则调整电压等级。
    - 为确保最佳性能,建议采用正确的焊接工艺并保持电容器表面清洁。

    5. 兼容性和支持


    WIMA FKP 3 可与多种自动插件设备兼容,支持标准管脚间距及带状包装形式。厂商提供全面的技术支持和售后服务,包括定期更新产品规格文档和技术咨询。

    6. 常见问题与解决方案


    Q1: 如何选择合适的电容值?
    A1: 根据具体应用需求选择。对于滤波应用可选用较大容量值(>0.01 μF),而对于时钟电路则需较小值(<1000 pF)。
    Q2: 焊接过程中出现焊点虚焊怎么办?
    A2: 调整预热温度至100°C左右,延长焊接时间至5秒以上,并确保焊接设备温度稳定。

    7. 总结和推荐


    综上所述,WIMA FKP 3 是一款针对高频、高可靠性应用设计的优秀电容器产品。其卓越的电气特性和紧凑设计使其成为各类工业与消费类电子产品中的理想选择。强烈推荐给需要高性能脉冲电容器的专业用户和技术工程师。

FKP3J004702B00JSSD参数

参数
电容值 470pF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 630V
长*宽*高 10mm*3mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP3J004702B00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。
