首页  >  产品百科  >  FKP3J022204J00JSSD

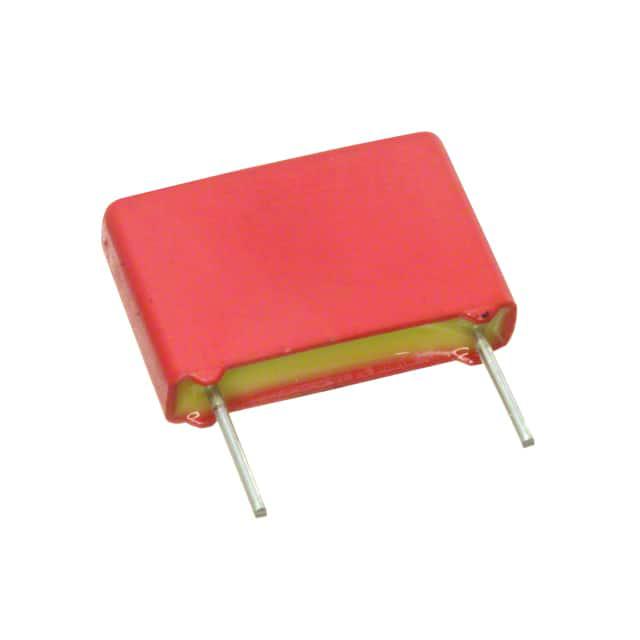

FKP3J022204J00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 22nF ±5% 聚丙烯 630V 300V 通孔安装 18mm*9mm*16mm
供应商型号: 1928-1327-ND
供应商: Digi-Key
标准整包数: 1
WIMA 薄膜电容 FKP3J022204J00JSSD

FKP3J022204J00JSSD概述

    WIMA FKP 3 Polypropylene Film Capacitors: Product Overview

    1. 产品简介


    WIMA FKP 3系列是基于聚丙烯(PP)薄膜的电容器,专为脉冲应用设计。这种电容器具有广泛的电容范围(从100pF到0.22mF)以及额定电压从63VDC到1000VDC的型号,使其适用于高频和恶劣环境下的多种工业应用。其独特的性能特征使其成为LC滤波器、振荡电路和音频设备的理想选择。

    2. 技术参数


    主要技术规格:
    - 电容范围: 100 pF 至 0.22 mF
    - 额定电压: 63VDC, 100VDC, 250VDC, 400VDC, 630VDC, 850VDC, 1000VDC
    - 电容精度: ±5%, ±10%, ±20%
    - 绝缘电阻: ≥3 x 10⁵ MΩ
    - 介质损耗角正切(tanδ):
    - 1kHz:≤5×10⁻⁴
    - 10kHz:≤6×10⁻⁴
    - 100kHz:≤8×10⁻⁴
    - 温度系数: -200 ppm/°C
    - 操作温度范围: -55°C 至 +100°C
    - 封装方式: 防溶剂、阻燃塑料外壳,UL认证(94 V-0等级)
    物理特性:
    - 介电材料: 聚丙烯薄膜
    - 极板材料: 金属箔
    - 引脚长度: 6mm至2mm(可定制)
    - 颜色标记: 红色外壳,黑色标记
    机械测试性能:
    - 引脚拉力测试: 10N(符合IEC 60068-2-21标准)
    - 振动测试: 6小时,频率范围10Hz至2000Hz,位移幅度0.75mm(符合IEC 60068-2-6)
    - 低气压测试: 1 kPa(符合IEC 60068-2-13)
    - 冲击测试: 4000次冲击,加速度390 m/s²(符合IEC 60068-2-29)

    3. 产品特点和优势


    WIMA FKP 3系列具备以下显著特点:
    - 超低损耗因子: 优异的电能效率,适合高精度应用场景。
    - 温度稳定性: 具有负温度系数(-200 ppm/°C),确保在宽温范围内稳定工作。
    - 高耐压能力: 多种电压等级满足不同工业需求。
    - 环保合规: 符合RoHS 2011/65/EU标准,无铅、无毒。
    - 卓越可靠性: 工作寿命长达30万小时,失效率低于5 FIT。

    4. 应用案例和使用建议


    应用领域:
    - 高频滤波电路
    - 样本保持电路
    - 定时电路
    - 振荡器和LC滤波器设计
    - 音频设备
    使用建议:
    1. 在高频率电路中,建议选择较小值的电容器(如0.01µF至0.1µF),以确保良好的高频响应。
    2. 高电压场合需优先考虑额定电压高于实际工作电压的产品。
    3. 针对高振动或恶劣环境的应用,应选择经过振动和冲击测试的产品。

    5. 兼容性和支持


    WIMA FKP 3系列电容器与其他主流电路板设计高度兼容。厂商提供全面的技术支持和客户定制化服务,涵盖选型指导、批量生产和售后维护。产品可通过贴片包装形式交付,便于自动化生产集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 将电容器放置于散热环境中,避免热累积。 |
    | 高频下滤波效果不佳 | 增大电容值或调整电路布局,减少寄生效应。 |
    | 插入错误导致引脚损坏 | 使用正确尺寸的插槽并确认引脚方向。 |

    7. 总结和推荐


    WIMA FKP 3系列电容器凭借其优越的性能、可靠的环境适应能力和环保特性,在工业和消费电子领域表现出色。其在高频、脉冲和恶劣环境条件下的广泛应用,进一步证明了其作为高端电容器的市场竞争力。对于需要高性能电容的应用场景,强烈推荐选用WIMA FKP 3系列电容器。

    参考文献: [WIMA FKP 3 产品技术手册]
    下载来源: [Arrow.com](https://www.arrow.com)

FKP3J022204J00JSSD参数

参数
电容值 22nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 630V
长*宽*高 18mm*9mm*16mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP3J022204J00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP3J022204J00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP3J022204J00JSSD FKP3J022204J00JSSD数据手册

FKP3J022204J00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.392 ¥ 20.2124
10+ $ 1.5206 ¥ 12.8494
50+ $ 1.1875 ¥ 9.9377
100+ $ 1.1019 ¥ 9.2214
库存: 866
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.21
