MKX2AW41006D00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1μF ±20% 聚丙烯 630V 305V 通孔安装 31.5mm*13mm*24mm
供应商型号: AL-MKX2AW41006D00MSSD
供应商: 海外现货
标准整包数: 1

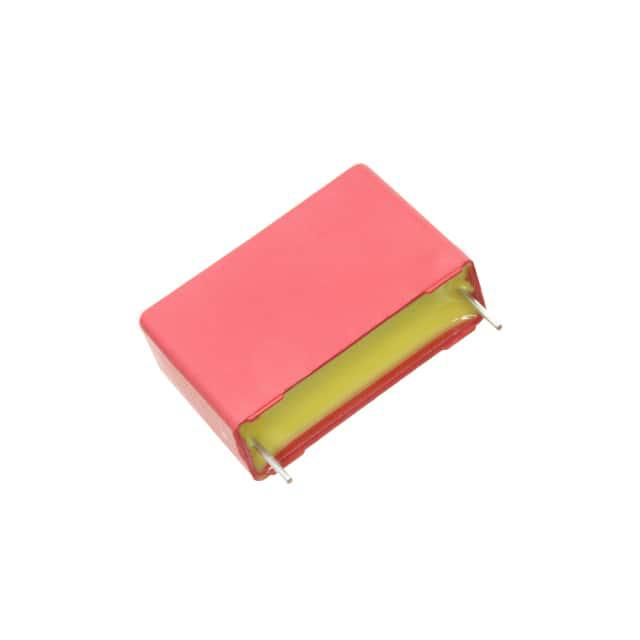

WIMA 薄膜电容 MKX2AW41006D00MSSD

MKX2AW41006D00MSSD概述

    # WIMA MKP-X2 聚丙烯薄膜电容器技术手册

    产品简介


    WIMA MKP-X2 是一款采用聚丙烯(PP)薄膜作为绝缘材料的金属化电容器,属于 X2 等级 RFI 滤波器电容。其主要功能是用于射频干扰(RFI)滤波,抑制电磁干扰(EMI),满足电磁兼容性(EMC)法规要求。该电容器广泛应用于工业、通信和消费电子产品中,通常连接在主电源线和相线之间或相线与零线之间,以减少高频干扰。
    主要特点:
    - 额定电压:305 VAC
    - 电容范围:1000 pF 至 10 mF
    - 尺寸范围:PCM 7.5 mm 至 52.5 mm
    - 工作温度范围:-55°C 至 +105°C
    - 符合环保标准:RoHS 2011/65/EU

    技术参数


    以下是该产品的关键技术规格:
    | 参数名称 | 值 |

    | 额定电压 | 305 VAC |
    | 工作温度范围 | -55°C 至 +105°C |
    | 绝缘电阻 | ≥ 1.5 × 10⁴ MΩ·F |
    | 测量电压 | 100 VDC, 1 分钟 |
    | 最大脉冲上升时间 | 100 V/ms |
    | 最大直流电压限制 | 560 VDC |
    | 测量频率范围 | 1 kHz 至 100 kHz |
    | 损耗角正切(tan δ) | ≤ 20 × 10⁻⁴ @ 1 kHz |
    ≤ 60 × 10⁻⁴ @ 10 kHz |
    ≤ 50 × 10⁻⁴ @ 100 kHz |

    产品特点和优势


    1. 可靠的自愈能力:当过压导致局部放电时,能自动恢复,提高使用寿命。
    2. 优异的电磁干扰抑制能力:通过良好的衰减特性和低等效串联电阻(ESR)实现高效的噪声过滤。
    3. 环保设计:无铅、无有害物质,符合 RoHS 标准,确保对环境友好。

    应用案例和使用建议


    典型应用
    - 连接到主电源线上的相线与零线之间的射频干扰滤波。
    - 在需要满足 EMC 法规的产品中使用。
    使用建议
    - 确保安装位置远离热源,避免高温影响。
    - 使用适当的焊接工艺,控制预热和焊接温度,以保护内部结构不受损害。
    - 定期检查连接点是否有松动现象,防止接触不良。

    兼容性和支持


    WIMA MKP-X2 电容器与大多数主流电子制造设备兼容,适用于多种自动化生产线。厂商提供全面的技术支持和服务,包括但不限于:
    - ISO 9001:2015 质量管理体系认证。
    - 环境管理体系符合 DIN EN ISO 14001:2004 标准。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过大 | 检查接线端子是否牢固连接,必要时重新焊接。 |
    | 温度过高 | 将设备移至通风良好处运行,避免长时间满载工作。 |

    总结和推荐


    综上所述,WIMA MKP-X2 金属化聚丙烯薄膜电容器以其卓越的性能、可靠的设计以及广泛的适用性,在射频干扰抑制领域表现出色。它不仅能够有效降低系统中的电磁干扰,还能满足严格的环保要求。因此,我们强烈推荐此款产品用于需要高可靠性及严格 EMC 规范的应用场合。

MKX2AW41006D00MSSD参数

参数
电容值 1μF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 31.5mm*13mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKX2AW41006D00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKX2AW41006D00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKX2AW41006D00MSSD MKX2AW41006D00MSSD数据手册

MKX2AW41006D00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
