FKP2F011001D00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1nF ±5% 聚丙烯 250V 160V 通孔安装 7.2mm*4.5mm*6mm
供应商型号: 1928-1256-ND
供应商: Digi-Key
标准整包数: 1

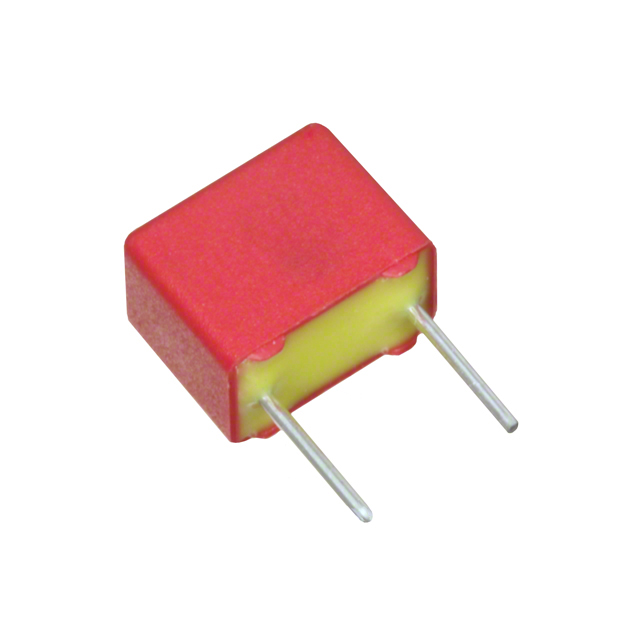

WIMA 薄膜电容 FKP2F011001D00JSSD

FKP2F011001D00JSSD概述

    # WIMA FKP 2 Polypropylene Film Capacitors 技术手册

    1. 产品简介


    WIMA FKP 2 系列是专为脉冲应用设计的聚丙烯(PP)薄膜/箔电容器。该系列产品广泛应用于高频电路,提供从 33 pF 到 0.033 μF 的多种电容值,额定电压范围为 63 VDC 至 1000 VDC。这些电容器以其高精度、低损耗因子和卓越的温度稳定性而闻名,适用于样本保持、定时、LC 滤波和振荡电路等领域。
    主要功能
    - 脉冲应用支持
    - 高精度电容值:±2.5%(±1% 可定制)
    - 低损耗因子
    - 温度稳定性:负温度系数约为 -200 ppm/°C
    - 符合 RoHS 2015/863/EU 标准
    应用领域
    - 高频电路
    - 样本保持电路
    - 定时电路
    - LC 滤波器
    - 振荡器电路
    - 音频设备

    2. 技术参数


    以下是 WIMA FKP 2 系列的技术规格:
    | 参数 | 值 |

    | 电容范围 | 33 pF 至 0.033 μF |
    | 额定电压 | 63 VDC 至 1000 VDC |
    | 电容容差 | ±20%, ±10%, ±5%, ±2.5%(更高精度可定制) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 测试标准 | IEC 60384-13 |
    | 绝缘电阻 | ≥ 3 x 10⁵ MΩ(+20°C 下测量) |
    | 测试电压 | 根据额定电压调整(见手册详细说明) |
    | 损耗因子(tan δ) | @ 1 kHz:≤ 5 x 10⁻⁴ |
    | @ 10 kHz:≤ 6 x 10⁻⁴ |
    | @ 100 kHz:≤ 8 x 10⁻⁴ |
    | @ 1 MHz:≤ 10 x 10⁻⁴ |
    | 温度系数 | -200 ppm/°C(典型值) |
    | 封装 | 阻燃塑料外壳,UL 94 V-0 等级 |

    3. 产品特点和优势


    WIMA FKP 2 系列电容器的独特功能使其在市场上脱颖而出:
    - 高精度电容值:通过特殊工艺实现高达 ±1% 的容差。
    - 低损耗因子:适合高频应用,减少能量损失。
    - 负温度系数:确保温度变化时电容稳定。
    - 高绝缘电阻:保证长期可靠性。
    - 符合环保标准:RoHS 认证,无铅无毒。
    - 超长使用寿命:> 300,000 小时(典型值)。

    4. 应用案例和使用建议


    应用案例
    1. 音频设备:用于信号滤波和阻抗匹配。
    2. 通信系统:用于高频振荡器和滤波器。
    3. 工业控制:用于脉冲电源滤波和抑制。
    使用建议
    - 在高频电路中使用时,注意焊接温度限制(最大 110°C)。
    - 确保电容器工作环境温度不超过额定值。
    - 对于高电压应用,优先选择更高额定电压的型号以提高安全裕度。

    5. 兼容性和支持


    WIMA FKP 2 系列电容器具有广泛的兼容性,适用于大多数主流 PCB 设计工具。此外,WIMA 提供全面的技术支持和售后服务,包括设计咨询、样品测试和批量生产支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热严重 | 检查是否超过额定电压或温度限制 |
    | 电容值不稳定 | 检查焊接质量和温度环境 |
    | 安装后出现异常噪声 | 检查电路设计是否合理 |

    7. 总结和推荐


    总体评价
    WIMA FKP 2 系列电容器凭借其高精度、低损耗和出色的温度稳定性,在高频电路中表现出色。特别是在需要高性能和可靠性的场景中,如音频设备和通信系统,其表现尤为突出。
    推荐结论
    强烈推荐使用 WIMA FKP 2 系列电容器,尤其是对于需要高精度、高稳定性和低损耗的应用场景。厂商提供的完善技术支持和服务进一步提升了其市场竞争力。
    最终结论:推荐!

FKP2F011001D00JSSD参数

参数
电容值 1nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 160V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2F011001D00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2F011001D00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2F011001D00JSSD FKP2F011001D00JSSD数据手册

FKP2F011001D00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
