FKP1G026805F00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 68nF ±5% 聚丙烯 400V 250V 通孔安装 26.5mm*8.5mm*18.5mm
供应商型号: FKP1-68N/400
供应商: TME
标准整包数: 1

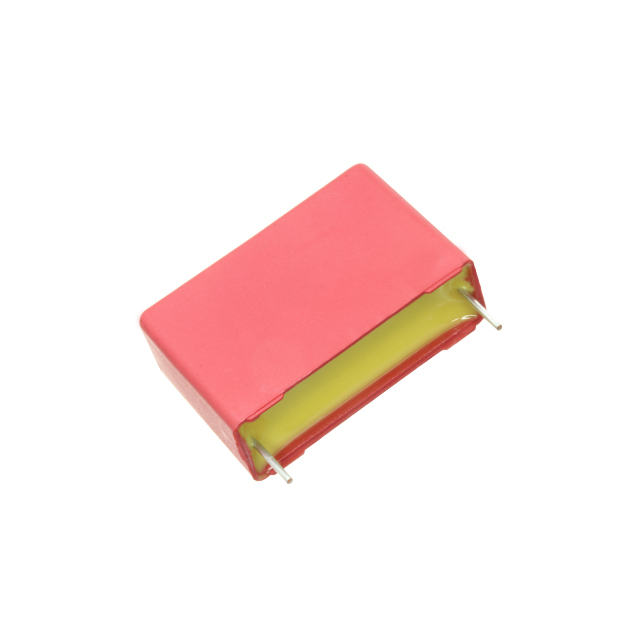

WIMA 薄膜电容 FKP1G026805F00JSSD

FKP1G026805F00JSSD概述

    # WIMA FKP 1 Polypropylene Capacitors 技术手册解析

    1. 产品简介


    基本描述
    WIMA FKP 1 系列是聚丙烯(Polypropylene, PP)电容器,专为脉冲应用设计,具有金属箔电极和内部串联连接结构。其设计适用于引脚间距(Pin Spacing Module, PCM)为15 mm至52.5 mm的产品型号。电容值范围为100 pF到4.7 mF,额定电压从400 VDC到6000 VDC。
    主要功能
    - 极高的脉冲处理能力。
    - 自愈特性。
    - 内部串联结构。
    - 非常低的损耗因子。
    - 温度变化时电容量呈负相关。
    - 符合RoHS 2011/65/EU指令。
    应用领域
    WIMA FKP 1 电容器广泛应用于高脉冲和高频应用中,例如:
    - 开关电源。
    - 驱动器和功率电子转换器。
    - 显示器和电视的偏转系统。
    - 电子镇流器。

    2. 技术参数


    | 参数 | 描述 |

    | 电容范围 | 100 pF 至 4.7 mF |
    | 额定电压 | 400 VDC 至 6000 VDC |
    | 损耗因子(tan δ) | 在1 kHz下最大为0.0005 |
    | 绝缘电阻 | ≥ 1 x 10⁵ MΩ (对于C ≤ 0.1 μF),≥ 30,000 秒(MΩ × μF) |
    | 最大脉冲上升时间 | 根据具体规格表格详见正文 |
    | 工作温度范围 | -55°C 至 +100°C |
    | 包装形式 | Taped and reeled |

    3. 产品特点和优势


    WIMA FKP 1 电容器具备以下显著特点:
    - 极高可靠性:经测试,操作寿命可达300,000小时,故障率低于1 FIT。
    - 自愈特性:能够在轻微过压情况下自动修复,提高长期稳定性。
    - 优异的温度特性:在温度变化范围内电容值呈负相关,适应恶劣环境。
    - 多种封装选择:提供多种尺寸和引脚配置以满足不同应用需求。

    4. 应用案例和使用建议


    应用案例
    - 开关电源:在工业控制中,使用该电容器可以有效抑制开关瞬态带来的电压尖峰。
    - 电子镇流器:用于荧光灯和LED灯,降低功耗并提升效率。
    使用建议
    - 在安装过程中需确保电容器周围良好的散热条件,避免过热导致性能下降。
    - 对于高频率应用,应特别注意引脚焊接质量,避免接触不良。

    5. 兼容性和支持


    WIMA FKP 1 电容器与其他电子元器件和设备高度兼容,适合集成到现有电路设计中。制造商提供全面的技术支持和维护服务,确保客户能够高效部署和优化产品性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲性能不达标 | 确认电容值和额定电压是否匹配 |
    | 温度异常导致失效 | 检查工作环境温度是否超出允许范围 |
    | 安装后出现接触不良 | 检查焊点质量,重新焊接 |

    7. 总结和推荐


    综合评估
    WIMA FKP 1 系列电容器以其卓越的性能和广泛的适用性成为工业应用中的理想选择。它不仅具备极高的可靠性和耐久性,还具有优良的自愈特性和温度稳定性。
    推荐使用
    强烈推荐此产品用于需要高脉冲承受能力和良好温控特性的应用场景,如开关电源、显示器和电子镇流器等领域。无论是研发还是批量生产,WIMA FKP 1 系列均能提供稳定的性能表现和支持服务。
    最终结论:推荐使用。

FKP1G026805F00JSSD参数

参数
电容值 68nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 400V
长*宽*高 26.5mm*8.5mm*18.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1G026805F00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1G026805F00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1G026805F00JSSD FKP1G026805F00JSSD数据手册
