首页  >  产品百科  >  FKP2O106801G00HSSD

FKP2O106801G00HSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 680pF ±2.5% 聚丙烯 1KV 250V 通孔安装 7.2mm*5.5mm*7mm
供应商型号: 505-FKP2O106801G00HS
供应商: Mouser
标准整包数: 1

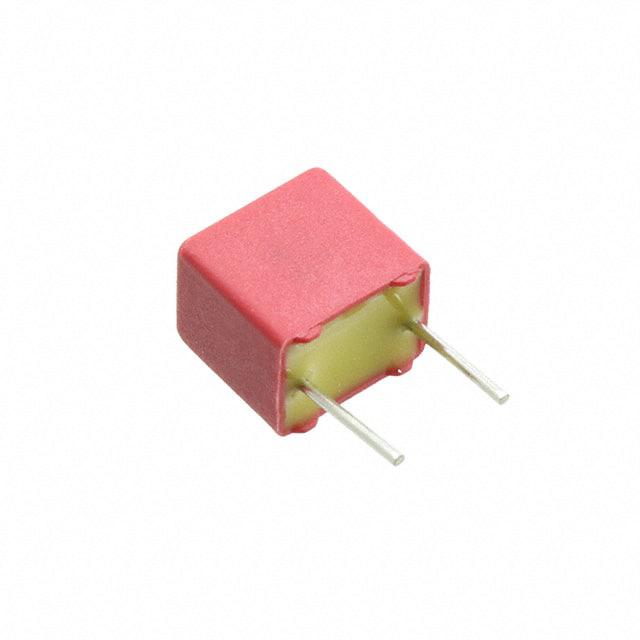

WIMA 薄膜电容 FKP2O106801G00HSSD

FKP2O106801G00HSSD概述

    # WIMA FKP 2 和 FKP 4 聚丙烯薄膜电容器技术概述

    产品简介


    WIMA FKP 2 和 FKP 4 系列聚丙烯薄膜电容器是一种专为脉冲应用设计的高性能电子元器件。这种电容器以其高耐压能力、低损耗因子及精确的容值范围而闻名。产品适用于高频信号处理、滤波、振荡电路等多种工业和消费电子领域,例如音频设备、医疗设备、通信设备以及工业控制系统。
    主要功能
    - 支持脉冲电流应用。
    - 高额定电压(最高可达1000VDC)。
    - 宽广的工作温度范围:-55°C 至 +100°C。
    应用领域
    - 音频处理:扬声器滤波、均衡器等。
    - 工业控制:电机驱动、UPS电源。
    - 医疗设备:高频滤波器。

    技术参数


    以下是根据技术手册提取的详细参数:
    | 参数类别 | 参数值 |

    | 容值范围 | 33pF 至 0.033μF |
    | 额定电压 | 63VDC、100VDC、250VDC、400VDC、630VDC、800VDC、1000VDC |
    | 容值精度 | ±10%、±5%、±2.5%(定制 ±1%) |
    | 损耗因子 (tan δ) | 在 1 kHz 下 ≤ 4 x 10⁻⁴;在 1 MHz 下 ≤ 10 x 10⁻⁴ |
    | 工作温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥ 5 x 10⁵ MΩ(平均值 1 x 10⁶ MΩ) |

    产品特点和优势


    1. 高精度容值控制:提供±1% 的容值精度选项,确保高度一致的电学性能。
    2. 卓越的温度稳定性:负温度系数典型值为 -200 ppm/°C,适用于极端环境下的应用。
    3. 低介电吸收:介电吸收仅为 0.05%,减少对系统信号的影响。
    4. 环保合规:符合 RoHS 2002/95/EC 指令,使用无毒环保材料。
    5. 高可靠性:具有长达 300,000 小时的预期使用寿命,且故障率极低(<5 FIT)。

    应用案例和使用建议


    应用案例
    - 样本保持电路:用于需要快速响应的采样保持系统。
    - LC 滤波器:在高频信号的滤波处理中表现出色。
    - 振荡电路:提供稳定的频率输出,适合于振荡器设计。
    使用建议
    - 温控环境设计:由于工作温度较高,需考虑良好的散热设计以延长使用寿命。
    - 合理选型:根据具体应用场景选择适当的额定电压和容值精度。

    兼容性和支持


    WIMA FKP 系列电容器可与其他标准通孔封装的元器件无缝兼容。此外,WIMA 提供完整的技术支持和售后服务,涵盖安装指导、质量保证以及长期技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下运行异常 | 加强散热措施,避免过热 |
    | 电容值超出公差范围 | 确保正确安装并检查实际工作环境是否影响 |
    | 寿命较短 | 检查工作电压是否超出额定范围 |

    总结和推荐


    WIMA FKP 系列电容器凭借其优异的性能、稳定的质量和高可靠性,在高频和脉冲应用中表现卓越。无论是工业制造还是消费电子领域,这一系列电容器都值得信赖。因此,我们强烈推荐使用 WIMA FKP 系列电容器作为高性能解决方案。

FKP2O106801G00HSSD参数

参数
电容值 680pF
容差 ±2.5%
介电材料 聚丙烯
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 7.2mm*5.5mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2O106801G00HSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2O106801G00HSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2O106801G00HSSD FKP2O106801G00HSSD数据手册

FKP2O106801G00HSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.3542 ¥ 2.993
100+ $ 0.2816 ¥ 2.3795
500+ $ 0.216 ¥ 1.8252
1000+ $ 0.2117 ¥ 1.7887
2000+ $ 0.1836 ¥ 1.5514
4000+ $ 0.1696 ¥ 1.4328
12000+ $ 0.1512 ¥ 1.2776
24000+ $ 0.1481 ¥ 1.251
库存: 4824
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
