FKP1U011005A00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1nF ±20% 聚丙烯 2KV 700V 通孔安装 26.5mm*5mm*14mm
供应商型号: 1928-1181-ND
供应商: Digi-Key
标准整包数: 1

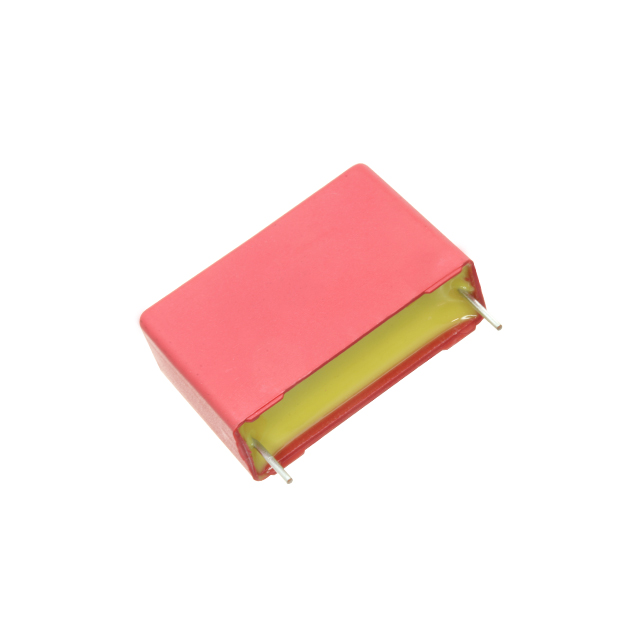

WIMA 薄膜电容 FKP1U011005A00MSSD

FKP1U011005A00MSSD概述

    # WIMA FKP 系列聚丙烯薄膜电容器技术手册

    产品简介


    WIMA FKP 系列聚丙烯(PP)薄膜电容器专为高脉冲和高频应用设计,采用金属箔电极和内部串联连接结构。它们广泛应用于开关电源、电机驱动器及显示系统等领域。其核心材料是聚丙烯薄膜,具有出色的电气特性和温度稳定性,能够承受极端的工作环境。
    主要功能
    - 极高的脉冲处理能力
    - 自修复特性
    - 非常低的介质损耗因子
    - 负温度系数的电容变化
    应用领域
    - 开关模式电源
    - 电机驱动器及功率电子设备
    - 显示器偏转系统
    - 电子镇流器

    技术参数


    | 参数 | 值 |

    | 容量范围 | 100 pF 至 4.7 mF |
    | 额定电压 | 400 VDC 至 6000 VDC |
    | 电容容差 | ±20%,±10%,±5%(可定制) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥1 × 10^5 MΩ |
    | 最大脉冲上升时间 | 视具体型号而定 |
    | 包装方式 | 卷带封装或散装 |

    产品特点和优势


    1. 极高可靠性:额定寿命长达300,000小时,失效率低于1 FIT。
    2. 卓越的热稳定性:即使在高温环境下也能保持稳定的性能表现。
    3. 环保设计:符合RoHS 2011/65/EU标准,无铅无卤素。
    4. 自修复功能:当发生局部放电时,材料会自动恢复其绝缘性能。

    应用案例和使用建议


    典型应用场景
    - 在工业自动化控制系统中作为滤波电容器使用。
    - 配合逆变器电路进行能量存储和释放。
    - 在家用电器如冰箱压缩机控制板上发挥重要作用。
    使用建议
    - 确保安装位置远离发热源以避免过热影响使用寿命。
    - 根据实际需求选择合适的电容量和额定电压等级。
    - 注意正确的焊接工艺以保证良好的电气接触质量。

    兼容性和支持


    WIMA FKP 系列产品可以与其他主流品牌的同类产品互换使用。制造商提供了详尽的技术文档和支持服务,包括但不限于安装指南、故障排查手册等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现异常发热现象 | 检查周围环境温度是否过高;调整散热措施 |
    | 输出信号不稳定 | 核实接线是否正确;检查是否有短路情况 |
    | 设备运行一段时间后性能下降 | 更换老化严重的部件 |

    总结和推荐


    综上所述,WIMA FKP 系列聚丙烯薄膜电容器凭借其优异的性能指标和广泛的适用范围,在工业级和消费级电子产品中均表现出色。对于需要长时间稳定工作的场合而言,该系列产品无疑是一个值得信赖的选择。如果您正在寻找一款既经济实惠又高效可靠的电容器解决方案,那么WIMA FKP系列将是您的理想之选!

FKP1U011005A00MSSD参数

参数
电容值 1nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC 2KV
ESR-等效串联电阻 -
额定电压-AC 700V
长*宽*高 26.5mm*5mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1U011005A00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1U011005A00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1U011005A00MSSD FKP1U011005A00MSSD数据手册

FKP1U011005A00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.288 ¥ 10.8836
10+ $ 0.8294 ¥ 7.0088
50+ $ 0.6625 ¥ 5.5979
100+ $ 0.5843 ¥ 4.8896
500+ $ 0.4862 ¥ 4.0692
1200+ $ 0.445 ¥ 3.7245
3600+ $ 0.4027 ¥ 3.3698
6000+ $ 0.3859 ¥ 3.2295
库存: 3617
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.88
