MPX21W3330FJ00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 330nF ±20% 纸 275V 通孔安装 28mm*12mm*24mm
供应商型号: SCE-MP3X2N330M275-22
供应商: 海外现货
标准整包数: 10

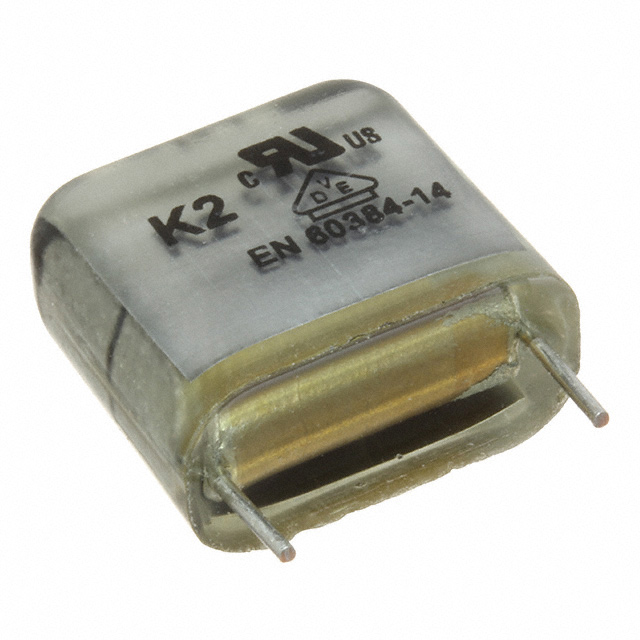

WIMA 薄膜电容 MPX21W3330FJ00MSSD

MPX21W3330FJ00MSSD概述


    产品简介


    WIMA MP 3-X2系列金属化纸(MP)RFI电容器,适用于X2类,提供从1000 pF到0.33 μF的电容范围,额定电压为250 VAC和275 VAC。这类电容器特别适用于电磁干扰抑制(RFI),并且符合RoHS 2011/65/EU环保标准。它们通常被用于交流电源线与中性线或相线之间的连接,旨在满足EMC(电磁兼容性)要求。

    技术参数


    - 电容范围:1000 pF至0.33 μF
    - 额定电压:250 VAC 和 275 VAC
    - 工作温度范围:-40°C 至 +110°C
    - 脉冲耐受能力:最大操作脉冲上升时间为1500 V/msec (1000 pF至0.068 μF) 和 750 V/msec (0.1 μF至0.33 μF)
    - 绝缘电阻:+20°C时 ≥ 12 x 10^3 MΩ
    - 介电损耗:tan δ ≤ 13 x 10^-3 (1 kHz,+20°C)
    - 耐久性:运行寿命长达300,000小时

    产品特点和优势


    - 高可靠性:抗主动和被动可燃性,具有出色的自愈能力。
    - 高电压强度:良好的衰减和低ESR,提供高效的干扰抑制。
    - 广泛的适用性:在高达+110°C的温度下仍能稳定工作,且符合严格的环保标准。
    - 高稳定性:在不同频率下的阻抗变化小,适用于多种频率的应用。

    应用案例和使用建议


    WIMA MP 3-X2电容器在多种应用场景中表现出色,如EMC规范下的电源线路保护。例如,在空调系统中,这些电容器可以连接到电源线和中性线之间,以减少电磁干扰。在实际应用中,为了防止震动或冲击对引线和焊接连接的影响,建议将较大的树脂封装电容器牢固固定在电路板上。此外,对于直流电压高于规定的交流电压额定值的情况,必须降低允许的最大脉冲上升时间,以确保安全和合规。

    兼容性和支持


    WIMA MP 3-X2电容器与多种电路设计兼容,并且在产品手册中提供了详细的处理和应用指南。厂商提供了详尽的技术支持和售后服务,包括符合国际标准的认证,例如UL和EN认证。

    常见问题与解决方案


    - 问题:如何处理电容器的引线以避免损坏?
    解决方案: 将较大尺寸的树脂封装电容器固定在电路板上,以防止震动和冲击造成引线和焊点损坏。

    - 问题:在什么情况下需要降低最大脉冲上升时间?
    解决方案: 当直流电压超过规定的交流电压额定值时,应根据公式 \( F{max} = Fr \times 2 \times U{AC} / U{DC} \) 调整最大脉冲上升时间。

    总结和推荐


    WIMA MP 3-X2电容器凭借其出色的性能和可靠的安全标准,是应用于交流电源线路干扰抑制的理想选择。其广泛的工作温度范围和高度的可靠性使其在工业和家庭电器中有着广泛应用前景。强烈推荐使用WIMA MP 3-X2电容器来提高系统的整体可靠性和稳定性。

MPX21W3330FJ00MSSD参数

参数
电容值 330nF
容差 ±20%
介电材料
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 28mm*12mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MPX21W3330FJ00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MPX21W3330FJ00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MPX21W3330FJ00MSSD MPX21W3330FJ00MSSD数据手册
