FKP1G031006A00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 100nF ±5% 聚丙烯 400V 250V 通孔安装 31.5mm*9mm*19mm
供应商型号: 505-FKP1G031006A00JS
供应商: Mouser
标准整包数: 1

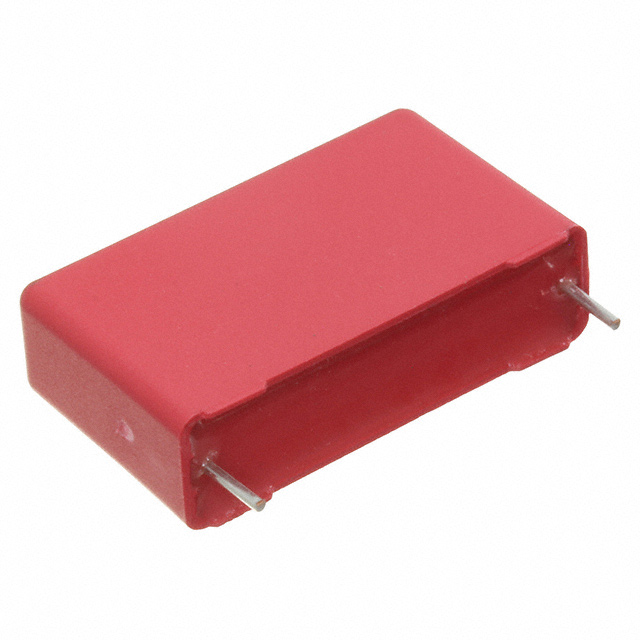

WIMA 薄膜电容 FKP1G031006A00JSSD

FKP1G031006A00JSSD概述

    产品概述:金属箔聚丙烯电容器
    产品类型
    WIMA FKP系列金属箔聚丙烯(PP)电容器是一种专为脉冲应用设计的高性能电容器,其核心材料为聚丙烯薄膜,并采用金属箔电极及内部串联连接结构。这种电容器适用于广泛的直流电压范围(400 VDC至6000 VDC),并且具有高容值范围(从100 pF到4.7 mF)。
    主要功能与应用领域
    这些电容器因其卓越的性能,被广泛应用于高脉冲和高频环境中,例如开关电源、电机驱动系统、电视和显示器的偏转电路,以及电子镇流器等。此外,由于其低损耗因子和负温度系数的特点,特别适合对稳定性要求高的工业电子设备。

    技术参数


    | 参数 | 规格 |

    | 容值范围 | 100 pF 至 4.7 mF |
    | 额定电压 | 400 VDC 至 6000 VDC |
    | 特性 | 极高脉冲能力、自愈功能、低损耗因子、负温度系数 |
    | 工作温度范围 | –55°C 至 +100°C |
    | 绝缘电阻 | ≥1 × 10⁵ MΩ(≤0.1 μF) |
    | 最大脉冲上升时间 | 视具体型号和额定电压而定 |
    | 尺寸(典型) | 5 mm × 11 mm × 18 mm |
    产品特点与优势
    1. 极高脉冲处理能力
    WIMA FKP系列电容器具有非常强的脉冲承受能力,能够在短时间内承受高电压而不损坏。

    2. 自愈功能
    在某些情况下,如果发生击穿,电容器能够自动恢复,从而延长使用寿命。
    3. 低损耗因子
    该电容器的损耗因子极低,使得它成为需要低功耗和高效率应用的理想选择。
    4. 兼容环保标准
    符合RoHS 2011/65/EU标准,环保无害。
    应用案例与使用建议
    应用案例
    - 开关电源
    在开关模式电源中,这种电容器可以有效地减少纹波电流,提高转换效率。

    - 工业电子设备
    在高压和高温环境下,比如电机驱动系统和电力电子设备,这些电容器可确保稳定运行。
    使用建议
    1. 根据负载需求选择合适的容值和额定电压,避免过压或过流。
    2. 确保电路设计中合理布置散热装置,特别是在高电压和大电流条件下。
    3. 避免长时间处于极端温度下,以延长电容器寿命。

    兼容性和支持


    - 兼容性
    WIMA FKP电容器与大多数主流PCB设计和焊接工艺完全兼容,同时提供不同尺寸和引脚间距(PCM)的版本,方便灵活安装。

    - 技术支持
    WIMA提供全面的技术支持服务,包括定制化解决方案、生产监控和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降 | 检查是否超过额定工作温度范围或施加过大的电压。 |
    | 引脚松动 | 重新焊接引脚并确认焊点牢固。 |
    | 性能不稳定 | 检查电路设计是否符合电容器的工作条件。 |
    总结与推荐
    综上所述,WIMA FKP系列金属箔聚丙烯电容器以其卓越的性能、强大的脉冲处理能力和出色的稳定性,在高要求工业电子应用中表现出色。对于需要高可靠性、长寿命和优异环境适应性的用户,这款电容器是理想的选择。因此,强烈推荐该产品用于高精度和高可靠性的工业电子产品开发中。
    推荐指数:★★★★★

FKP1G031006A00JSSD参数

参数
电容值 100nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 250V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 31.5mm*9mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1G031006A00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1G031006A00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1G031006A00JSSD FKP1G031006A00JSSD数据手册

FKP1G031006A00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
