首页  >  产品百科  >  FKP2G011501D00HSSD

FKP2G011501D00HSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1.5nF ±2.5% 聚丙烯 400V 220V 通孔安装 7.2mm*4.5mm*6mm
供应商型号: AL-FKP2G011501D00HSSD
供应商: 海外现货
标准整包数: 1

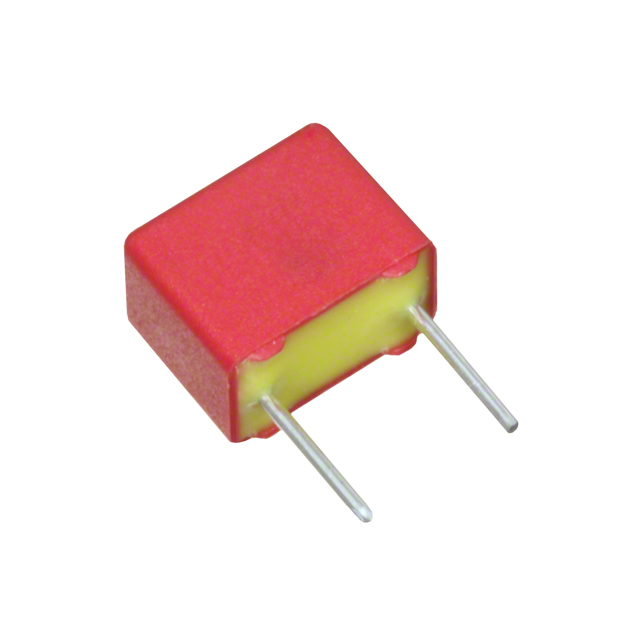

WIMA 薄膜电容 FKP2G011501D00HSSD

FKP2G011501D00HSSD概述

    # WIMA FKP 2 聚丙烯薄膜电容器

    产品简介


    WIMA FKP 2 是一款高性能的聚丙烯(PP)薄膜电容器,专门设计用于脉冲应用场合。其主要特点包括宽广的电容范围(从 33 pF 到 0.033 µF)、高耐压等级(从 63 VDC 到 1000 VDC)以及卓越的电气特性。这些特性使得 WIMA FKP 2 成为高频应用的理想选择,例如采样保持电路、定时电路、LC 滤波器、振荡电路和音频设备等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 电容范围 | 33 pF 至 0.033 µF |
    | 额定电压 | 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC |
    | 容差 | ±20%, ±10%, ±5%, ±2.5%(特殊要求可达 ±2%, ±1.5%, ±1%) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 测试规范 | 符合 IEC 60384-13 |
    | 绝缘电阻 | ≥3 x 10⁵ MΩ |
    | 测量电压 | Ur = 63 V:Utest = 50 V/1 分钟
    Ur ≥ 100 V:Utest = 100 V/1 分钟 |
    | 损耗因子 | 视频率而定:
    1 kHz:≤5 x 10⁻⁴
    10 kHz:≤6 x 10⁻⁴
    100 kHz:≤8 x 10⁻⁴
    1 MHz:≤10 x 10⁻⁴ |
    | 温度系数 | -200 x 10⁻⁶/°C |
    | 最大脉冲上升时间 | 1000 V/μs |
    | 填充因子 | 0.05% |

    产品特点和优势


    - 脉冲适应性强:专为脉冲应用设计,能够承受高电压及快速变化的电流。
    - 精度高:提供 ±2.5% 的标准容差,特殊需求可达到 ±1%。
    - 低损耗:极低的损耗因子保证了高效的能量转换。
    - 负温漂特性:电容随温度变化呈负向漂移,非常适合需要稳定工作的应用环境。
    - 环保合规:符合 RoHS 标准,无铅、无毒物质。
    - 可靠性高:长寿命设计,预计使用寿命超过 300,000 小时。

    应用案例和使用建议


    典型应用场景
    - 采样保持电路:用于精密信号处理中保持特定时刻的电压值。
    - 定时电路:作为时间基准元件确保稳定的延时控制。
    - LC 滤波器:有效过滤高频干扰,提高系统信噪比。
    - 振荡电路:提供稳定的振荡频率,适用于通信设备。
    使用建议
    在高温环境下使用时,需注意电压降额以延长使用寿命。同时,对于高频率脉冲信号的应用,建议选用更高精度和更低损耗因子的产品型号。

    兼容性和支持


    WIMA FKP 2 可与多种电路板兼容,尤其是那些采用 2.5 mm 至 27.5 mm PCM 的设计。此外,公司提供了全面的技术支持服务,包括定制化参数请求和技术文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏移过大 | 检查测试条件是否满足规定值 |
    | 工作温度超出极限 | 使用配套散热装置并调整负载功率 |
    | 产品焊接不良 | 确保焊接温度和时间符合规范 |

    总结和推荐


    WIMA FKP 2 聚丙烯薄膜电容器以其出色的性能、广泛的适用性和可靠的稳定性,在工业、消费电子及汽车电子等领域得到了广泛应用。其高精度、低损耗的特点使其成为高端电子设计的理想选择。因此,我们强烈推荐这款产品给对性能要求较高的项目开发者。
    通过本文的深入解析,相信读者已经对该款产品的特性有了清晰的认识,并能够在实际应用中合理选择和使用 WIMA FKP 2,充分发挥其优势。

FKP2G011501D00HSSD参数

参数
电容值 1.5nF
容差 ±2.5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 400V
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2G011501D00HSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2G011501D00HSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2G011501D00HSSD FKP2G011501D00HSSD数据手册

FKP2G011501D00HSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
