首页  >  产品百科  >  FKP2J016801J00MSC9

FKP2J016801J00MSC9

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 6.8nF ±20% 聚丙烯 630V 250V 通孔安装 7.2mm*7.2mm*8.5mm
供应商型号: AL-FKP2J016801J00MSC9
供应商: 海外现货
标准整包数: 1

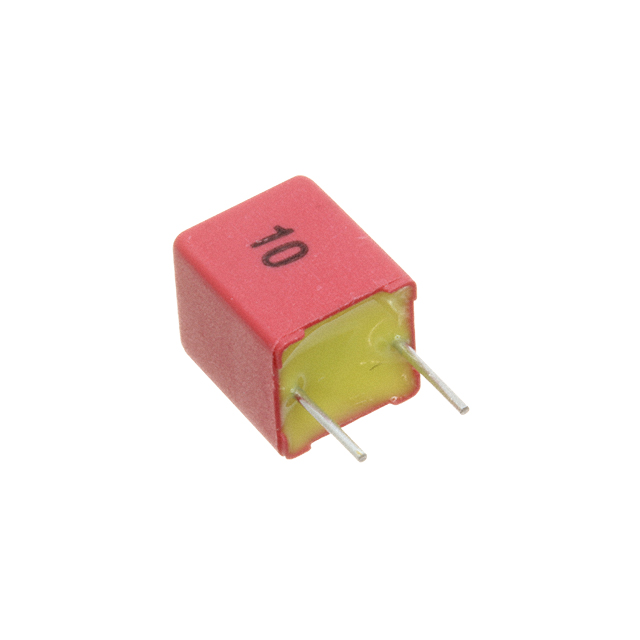

WIMA 薄膜电容 FKP2J016801J00MSC9

FKP2J016801J00MSC9概述

    # WIMA FKP 4 Polypropylene (PP) Film and Foil Capacitors 技术手册

    产品简介


    WIMA FKP 4 是一款高性能的聚丙烯薄膜电容器,专为脉冲应用设计。产品采用金属箔作为电极,以聚丙烯薄膜为介电材料,具备出色的耐高温、高绝缘电阻和低损耗特性。这些电容器广泛应用于高频电子设备中,如采样保持电路、定时电路、LC滤波器和振荡器电路等。
    主要功能与应用领域
    - 主要功能:提供高精度电容值、极低的介质损耗和负温度系数。
    - 应用领域:
    - 高频信号处理(如采样保持)
    - 定时电路
    - 滤波器设计
    - 振荡器电路
    - 音频设备

    技术参数


    以下是WIMA FKP 4的核心技术规格:
    | 参数类别 | 值 |

    | 电容范围 | 33 pF 至 0.033 µF (可按需提供E12值) |
    | 额定电压 | 63 VDC、100 VDC、250 VDC、400 VDC、630 VDC、800 VDC、1000 VDC |
    | 容差 | ±10%、±5%、±2.5%(可根据需求定制更高精度) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 测试标准 | 符合IEC 60384-13 和EN 131800 |
    | 绝缘电阻 | ≥5 × 10⁵ MΩ(平均值:1 × 10⁶ MΩ) |
    | 失效率 | ≤5 FIT(0.5 × 额定电压 + 40°C) |
    | 脉冲上升时间 | ≤1000 V/μs |

    产品特点和优势


    WIMA FKP 4 的核心优势使其在市场上具有很强的竞争优势:
    - 高精度电容值:采用金属箔电极设计,确保容值的高精度和稳定性。
    - 优异的温度特性:具有负温度系数,适合高温工作环境。
    - 低介质损耗:损耗因子低至4 × 10⁻⁴(典型值),适用于高频率应用。
    - 环保合规:符合RoHS指令,所有材料均无毒害。
    - 机械坚固性:通过严格的振动、冲击和低温测试,确保长期可靠运行。

    应用案例和使用建议


    典型应用
    - 采样保持电路:适合需要快速响应的高速信号采样。
    - 音频设备:用于改善音质,减少失真。
    - LC滤波器:提供精确的频率选择性。
    - 振荡器电路:增强振荡频率的稳定性和精度。
    使用建议
    - 在设计高频电路时,注意避免电感效应对电容器性能的影响。
    - 对于大电流应用,建议增加并联电容器以分担负载。
    - 定期检查电容器的工作温度,确保不超过其额定范围。

    兼容性和支持


    WIMA FKP 4 可与其他标准电子元器件无缝集成,支持多种PCB布局方式。制造商提供详尽的技术文档和支持服务,包括在线资源和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超出额定范围导致失效 | 确保安装环境温度在允许范围内 |
    | 电容器出现噪声 | 检查接地和屏蔽设计是否合理 |
    | 工作电流过大导致过热 | 增加散热措施或选择更高功率型号 |

    总结和推荐


    WIMA FKP 4 聚丙烯薄膜电容器凭借其高精度、高可靠性和广泛的应用兼容性,成为高频电子设备的理想选择。产品经过严格的质量控制流程,完全符合国际标准,并在多个领域表现出色。我们强烈推荐此款产品给需要高性能电容器的设计工程师。
    如果您正在寻找一款能够满足严苛环境要求且性能卓越的电容器,WIMA FKP 4 将是您的最佳选择!

FKP2J016801J00MSC9参数

参数
电容值 6.8nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 630V
长*宽*高 7.2mm*7.2mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2J016801J00MSC9厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2J016801J00MSC9数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2J016801J00MSC9 FKP2J016801J00MSC9数据手册

FKP2J016801J00MSC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
