FKP2D011001D00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1nF ±10% 聚丙烯 100V 63V 通孔安装 7.2mm*4.5mm*6mm
供应商型号: AL-FKP2D011001D00KSSD
供应商: 海外现货
标准整包数: 1

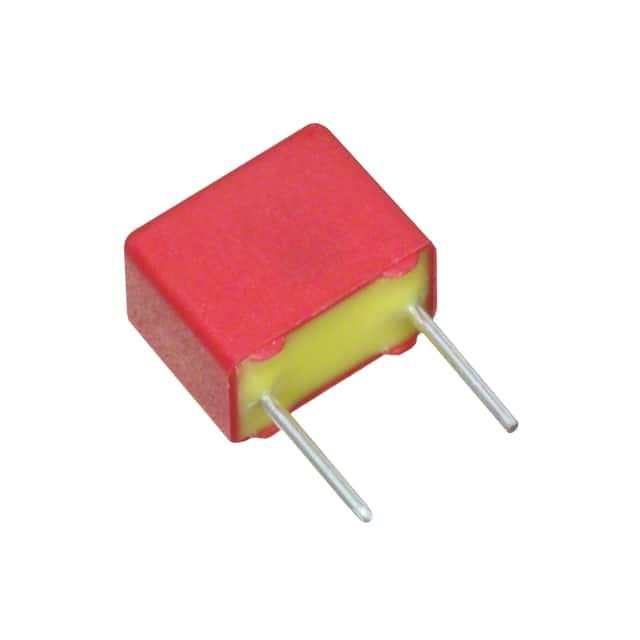

WIMA 薄膜电容 FKP2D011001D00KSSD

FKP2D011001D00KSSD概述

    # WIMA FKP 2 Polypropylene Film Capacitors 技术手册

    产品简介


    WIMA FKP 2 系列电容器是专为脉冲应用设计的聚丙烯薄膜/箔电容器,具有优异的电气性能和稳定的物理结构。该系列电容器提供从 33 pF 到 0.033 µF 的容量范围,并支持多种额定电压(63 VDC 至 1000 VDC)。凭借其卓越的耐高温性能(–55°C 至 +100°C)及符合 RoHS 标准的环保材料,WIMA FKP 2 在高频率应用场合表现突出,广泛应用于采样与保持电路、定时电路、LC 滤波器、振荡电路以及音频设备中。

    技术参数


    以下为 WIMA FKP 2 系列电容器的主要技术参数:
    | 参数名称 | 规格范围 |

    | 容量范围 | 33 pF 至 0.033 µF |
    | 额定电压 | 63 VDC、100 VDC、250 VDC、400 VDC、630 VDC、800 VDC、1000 VDC |
    | 容量精度 | ±20%,±10%,±5%,±2.5%;特殊要求可提供更高精度(如±1%) |
    | 工作温度范围 | –55°C 至 +100°C |
    | 测试标准 | 符合 IEC 60384-13 |
    | 绝缘电阻 | ≥3 × 10⁵ MΩ (+20°C 下测量) |
    | 失效率 | ≤5 FIT(典型值) |
    | 损耗因子(tan δ) | 1 kHz:≤5 × 10⁻⁴
    10 kHz:≤6 × 10⁻⁴
    100 kHz:≤8 × 10⁻⁴
    1 MHz:≤10 × 10⁻⁴ |
    | 温度系数 | –200 ppm/°C(典型值) |
    | 封装形式 | 溶剂抗性、阻燃塑料外壳,环氧树脂密封,符合 UL 94 V-0 标准 |

    产品特点和优势


    1. 脉冲功能专用设计:适用于高频、脉冲型应用,具备出色的瞬态响应能力。
    2. 高精度容值:可通过定制提供高精度容值(如±1%),满足严苛的设计需求。
    3. 低损耗特性:极低的损耗因子和温度稳定性,确保在宽温范围内稳定运行。
    4. 优异的热稳定性:负温度系数(–200 ppm/°C),适合恶劣环境下的应用。
    5. 绿色环保:符合 RoHS 标准,使用无铅焊接,无毒无害材料。
    6. 高可靠性:设计寿命长达 300,000 小时,符合严格的质量认证体系(如 ISO 9001 和 IEC 60384)。

    应用案例和使用建议


    应用案例
    - 音频设备:用于改善音质并减少噪声。
    - 电源管理:高频开关电源中的滤波和稳压。
    - 通信设备:如高频振荡器和调制解调器中。
    - 工业控制:需要高可靠性的传感器和执行机构的耦合电路。
    使用建议
    - 匹配电路需求:根据具体应用选择合适的容值与电压等级,避免过载。
    - 环境适应性:确保工作环境温度不超过允许范围,特别是高温条件下需注意散热。
    - 兼容性测试:对于新设计,建议进行模拟测试以验证实际效果。

    兼容性和支持


    WIMA FKP 2 系列电容器采用标准封装,可轻松适配现有的印刷电路板布局。此外,公司提供全面的技术支持,包括样品申请、定制化服务以及售后技术支持,以确保客户获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量随时间变化显著 | 确保正确安装并避免极端环境条件(温度、湿度)。 |
    | 热失控现象 | 使用散热片或降低负载电流,以减少功耗。 |
    | 焊接过程中出现损坏 | 严格按照建议温度曲线操作,避免过高的预热或焊接温度。 |

    总结和推荐


    WIMA FKP 2 系列电容器凭借其优越的性能指标、严格的制造标准和环保设计,在高频率和恶劣环境下表现出色。其广泛的容量和电压选项使其成为多种应用的理想选择。我们强烈推荐此产品用于高可靠性需求的场景,并特别适合对精度和稳定性有较高要求的场合。如果您正在寻找一款高性能、高可靠的电容器,WIMA FKP 2 是一个明智的选择。

FKP2D011001D00KSSD参数

参数
电容值 1nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2D011001D00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2D011001D00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2D011001D00KSSD FKP2D011001D00KSSD数据手册

FKP2D011001D00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1205 ¥ 1.0207
库存: 10496
起订量: 4115 增量: 6000
交货地:
最小起订量为:1000
合计: ¥ 1020.7
