FKP3J011503D00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1.5nF ±5% 聚丙烯 630V 300V 通孔安装 13mm*4mm*9.5mm
供应商型号: 505-FKP31500/630/5
供应商: Mouser
标准整包数: 1

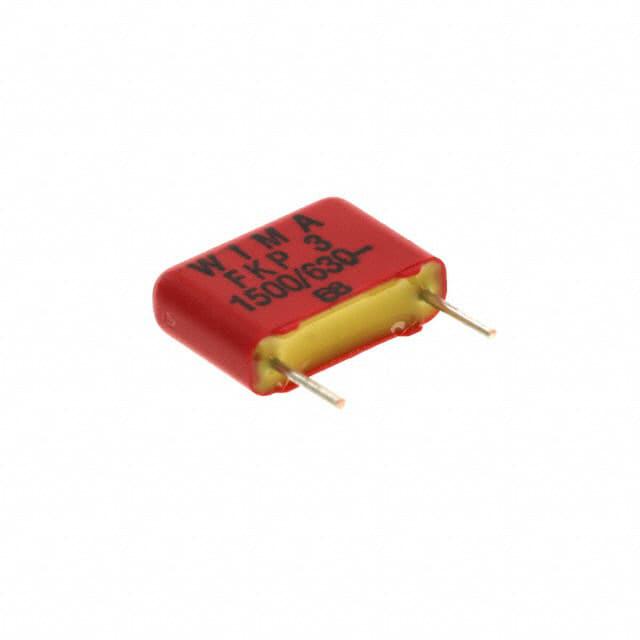

WIMA 薄膜电容 FKP3J011503D00JSSD

FKP3J011503D00JSSD概述

    # 电子元器件技术手册:WIMA FKP 3系列聚丙烯薄膜电容器

    产品简介


    WIMA FKP 3系列电容器是专门为脉冲应用设计的聚丙烯(PP)薄膜和箔电容器,适用于广泛的工业和消费电子领域。这些电容器以其出色的性能和可靠性而闻名,广泛应用于高频场景如采样和保持电路、定时电路、LC滤波器、振荡电路及音频设备中。其封装尺寸从PCM 7.5 mm到15 mm,覆盖电容范围从100 pF至0.22 mF,额定电压从63 VDC至1000 VDC。

    技术参数


    主要规格
    - 介质材料:聚丙烯(PP)薄膜
    - 电极材料:金属箔
    - 封装方式:塑料外壳,阻燃材料,UL 94 V-0认证
    - 引脚:镀锡引线
    - 色标:红色外壳,黑色标记
    电气特性
    - 电容范围:100 pF 至 0.22 mF
    - 额定电压:63 VDC、100 VDC、250 VDC、400 VDC、630 VDC、850 VDC、1000 VDC
    - 温度系数:-200 ppm/°C(典型值)
    - 温度范围:-55°C 至 +100°C
    - 绝缘电阻:≥ 3 × 10^5 MΩ @ +20°C
    性能参数
    - 介电吸收:0.05%
    - 损耗因子(tan δ):
    - 1 kHz:≤ 5 × 10^-4
    - 10 kHz:≤ 6 × 10^-4
    - 100 kHz:≤ 8 × 10^-4
    - 最大上升时间:1000 V/μs(额定电压下的脉冲)

    产品特点和优势


    WIMA FKP 3系列电容器具有多项显著特点,使其在各种高要求的应用中脱颖而出:
    1. 脉冲响应能力:专为脉冲电路设计,能够在高压大电流环境下稳定工作。
    2. 低损耗和高稳定性:非常低的损耗因子(tan δ),保证了电容器在高频下的低能量损失。
    3. 负温度系数特性:电容随温度变化的偏差小,适合温度敏感型应用。
    4. 环保合规性:符合RoHS指令(2011/65/EU),无铅、无毒害物质。

    应用案例和使用建议


    典型应用场景
    - 采样和保持电路:用于高速数据采集系统。
    - LC滤波器:改善信号纯净度,减少干扰。
    - 振荡电路:提供稳定的频率输出。
    - 音频设备:提升音质表现,降低失真。
    使用建议
    - 焊接温度控制:根据不同的焊接工艺,严格控制内部温度,避免损坏。
    - PCB布局优化:确保良好的散热设计以延长使用寿命。
    - 热管理:在极端温度环境下运行时需考虑额外的热保护措施。

    兼容性和支持


    WIMA FKP 3系列电容器与多种主流电子元器件和设备兼容,适用性强。制造商提供全面的技术支持和服务,包括详细的文档和技术咨询,确保客户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超过额定值 | 检查散热设计,必要时加装散热片或风扇。 |
    | 安装后无法正常工作 | 确认焊接质量,检查电路连接是否正确。 |
    | 长期运行中性能下降 | 定期维护,监控环境温度和湿度变化。 |

    总结和推荐


    WIMA FKP 3系列电容器凭借其卓越的电气性能、环保特性和广泛的应用适应性,在电子行业中占据重要地位。对于需要高性能电容器的应用场景,强烈推荐使用该系列产品。其在高频、脉冲等关键领域的出色表现使其成为行业内的优选产品。

FKP3J011503D00JSSD参数

参数
电容值 1.5nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP3J011503D00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP3J011503D00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP3J011503D00JSSD FKP3J011503D00JSSD数据手册

FKP3J011503D00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.5934 ¥ 5.0142
50+ $ 0.4405 ¥ 3.7218
100+ $ 0.3762 ¥ 3.1789
500+ $ 0.2938 ¥ 2.4823
1500+ $ 0.2884 ¥ 2.4366
3000+ $ 0.257 ¥ 2.172
6000+ $ 0.2331 ¥ 1.9697
9000+ $ 0.2121 ¥ 1.7922
库存: 1900
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
