FKP1Y021006F00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 10nF ±5% 聚丙烯,金属化 6KV 700V 通孔安装 31.5mm*15mm*26mm
供应商型号: 1928-1208-ND
供应商: Digi-Key
标准整包数: 1

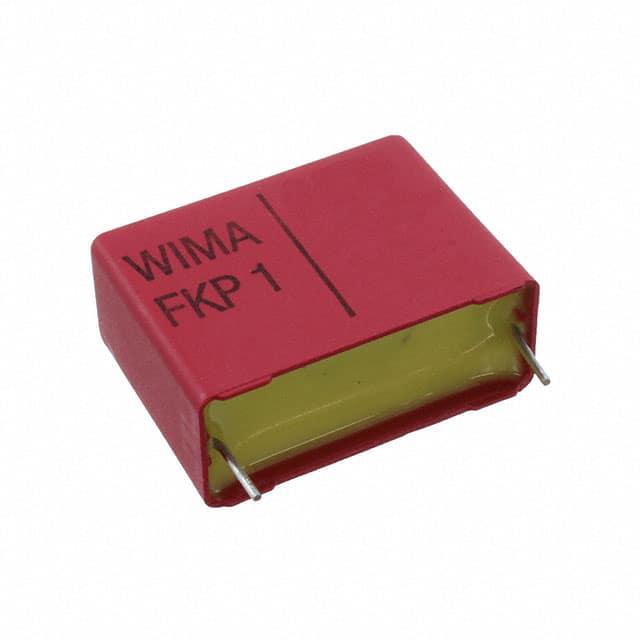

WIMA 薄膜电容 FKP1Y021006F00JSSD

FKP1Y021006F00JSSD概述


    产品简介


    WIMA FKP 1 聚丙烯电容器
    WIMA FKP 1 系列聚丙烯(PP)电容器专为脉冲应用设计,采用金属箔电极和内串联连接方式。该系列电容器提供了广泛的工作电压范围(400 VDC 到 6000 VDC)和电容值范围(100 pF 到 4.7 mF),适用于高脉冲和高频应用场合。

    技术参数


    - 电容值范围: 100 pF 至 4.7 mF
    - 额定电压: 400 VDC 至 6000 VDC
    - 电气特性:
    - 极高的脉冲耐受能力
    - 自愈能力
    - 内串联连接
    - 极低的损耗因子
    - 温度负向电容变化
    - 符合RoHS 2011/65/EU标准
    - 绝缘电阻:
    - C ≤ 0.1 μF:≥ 1 x 10^5 MΩ
    - C > 0.1 μF:≥ 30,000 秒(MΩ x μF)
    - 测试电压: 100 V/1 分钟
    - 电压降额: 从+85°C起,直流电压降额率1.35%/K;交流电压从+75°C起,降额率相同
    - 可靠性: 额定寿命 ≥ 300,000 小时
    - 失效率: ≤ 1 fit (0.5 x Ur 和 40°C)
    - 温度范围: –55°C 至 +100°C
    - 最大脉冲上升时间: 在TA < 40°C下
    - 100 pF 至 220 pF: –
    - 330 pF 至 680 pF: –
    - 1000 pF 至 2200 pF: 29000 V/μs 至 56000 V/μs
    - 3300 pF 至 6800 pF: 9000 V/μs 至 29000 V/μs
    - 0.01 μF 至 0.22 μF: 7000 V/μs 至 13000 V/μs
    - 0.33 μF 至 6800 pF: 5000 V/μs 至 13000 V/μs
    - 介质损耗角正切(tan δ):
    - 1 kHz: ≤ 5 x 10^-4
    - 10 kHz: ≤ 6 x 10^-4
    - 100 kHz: ≤ 10 x 10^-4
    - 封装: 阻燃性塑料壳,UL 94 V-0等级
    - 引脚: 涂锡铜引脚
    - 标记: 红色外壳,黑色标记
    - 气候测试类别: 55/100/56,符合IEC标准

    产品特点和优势


    WIMA FKP 1 电容器拥有多个独特优势,使其成为高脉冲和高频应用的理想选择:
    - 极高的脉冲耐受能力:可在极端条件下可靠运行。
    - 自愈能力:在出现故障时可自行修复,延长使用寿命。
    - 内串联连接:提高整体电容的稳定性和可靠性。
    - 温度稳定性:负温度系数保证了其在宽温度范围内的一致性能。
    - 高可靠性:额定寿命长,失效率低。
    - 兼容性强:符合国际RoHS标准,便于与各种电路系统集成。

    应用案例和使用建议


    WIMA FKP 1 系列电容器广泛应用于各类电力电子产品中,例如:
    - 开关电源:用于稳压和滤波。
    - 电机驱动:确保驱动系统的稳定性和可靠性。
    - 显示器偏转系统:用于电视和显示器中的偏转电路。
    - 电子镇流器:提供高效稳定的电流输出。
    使用建议:
    - 注意温度范围:确保在–55°C 至 +100°C的温度范围内使用。
    - 合理选型:根据具体应用选择合适的电容值和电压等级。
    - 正确接线:遵循制造商的接线指南以确保最佳性能和可靠性。

    兼容性和支持


    - 与其他电子元器件兼容:由于符合RoHS标准,WIMA FKP 1 可与大多数电子元器件和系统兼容。
    - 技术支持:提供全面的技术文档和在线支持服务,确保用户能够轻松获取所需信息和帮助。

    常见问题与解决方案


    1. 电容器损坏
    - 解决方案:检查是否在极端环境下使用,确认是否符合规定温度和电压范围。
    2. 脉冲能力不足
    - 解决方案:确认电容器的脉冲能力是否满足应用需求,考虑更换更高脉冲耐受等级的产品。
    3. 电容值不稳定
    - 解决方案:检查安装环境和接线是否正确,必要时重新校准电容值。

    总结和推荐


    WIMA FKP 1 系列电容器凭借其出色的性能和高可靠性,在高脉冲和高频应用领域具有明显优势。如果您正在寻找一种能够在严苛环境中稳定工作的电容器,WIMA FKP 1 是一个非常值得推荐的选择。我们强烈建议在需要极高脉冲耐受能力和长期稳定性的应用中使用此产品。

FKP1Y021006F00JSSD参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 700V
额定电压-DC 6KV
ESR-等效串联电阻 -
长*宽*高 31.5mm*15mm*26mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1Y021006F00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1Y021006F00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1Y021006F00JSSD FKP1Y021006F00JSSD数据手册

FKP1Y021006F00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6828 ¥ 31.1197
10+ $ 2.3421 ¥ 19.41
50+ $ 1.8533 ¥ 15.3591
324+ $ 1.4997 ¥ 12.4289
648+ $ 1.4081 ¥ 11.6696
1296+ $ 1.3322 ¥ 11.0405
2592+ $ 1.2693 ¥ 10.5194
5184+ $ 1.2172 ¥ 10.0877
库存: 933
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.11
