MKS2F021001A00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 10nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 7.2mm*2.5mm*6.5mm
供应商型号: AL-MKS2F021001A00JSSD
供应商: 海外现货
标准整包数: 1

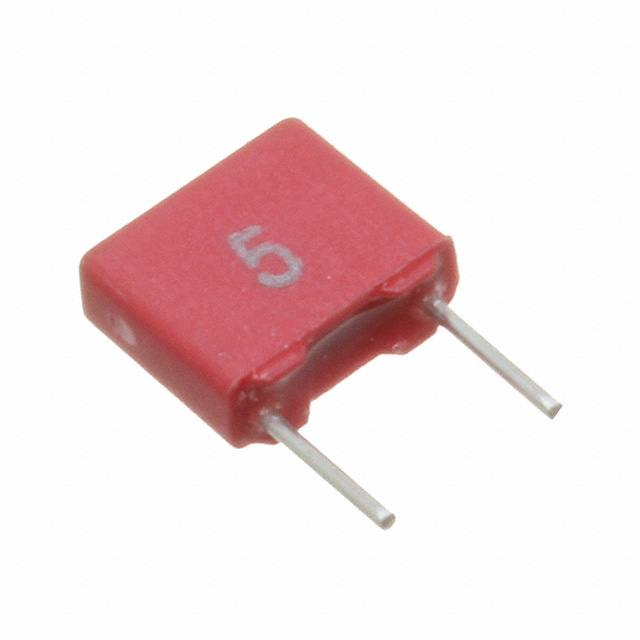

WIMA 薄膜电容 MKS2F021001A00JSSD

MKS2F021001A00JSSD概述

    # WIMA MKS 2 聚酯薄膜电容器技术手册解析

    产品简介


    WIMA MKS 2 是一款高性能的聚酯(PET)薄膜电容器,广泛应用于直流电路中。该系列电容器以其高体积比电容、自愈特性以及符合行业标准的品质而闻名。主要功能包括旁路、隔直、耦合与解耦、定时等。由于其卓越的性能和耐用性,这些电容器特别适合在工业控制、汽车电子和通信设备等领域使用。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 50 VDC 至 630 VDC |
    | 电容范围 | 0.01 µF 至 10 µF |
    | 容差 | ±20%, ±10%, ±5% |
    | 工作温度范围 | 50 VDC:-55°C 至 +100°C
    63 VDC及以上:-55°C 至 +125°C |
    | 电介质 | 聚对苯二甲酸乙二醇酯(PET)薄膜 |
    | 接触引脚 | 镀锡铜线 |
    | 绝缘电阻 | 在 +20°C 下,绝缘电阻 ≥ 1 MΩ·F |
    | 损耗角正切(tan δ) | 1 kHz:≤ 8 x 10⁻³
    10 kHz:≤ 15 x 10⁻³ |
    | 测试电压(1.6 × 额定电压) | 2秒内承受,1.6 倍额定电压 |

    产品特点和优势


    1. 高可靠性:超过 300,000 小时的工作寿命,可耐受极端温度。
    2. 自愈能力:能够修复小范围内的击穿故障。
    3. 环保设计:符合RoHS 2011/65/EU规定,无铅、无有害物质。
    4. 机械稳定性:通过多种严苛测试,如振动、冲击和低气压环境试验。
    5. 封装多样:提供带状包装和单个包装选择,适应自动化装配需求。

    应用案例和使用建议


    典型应用
    - 旁路:稳定供电电压,减少纹波噪声。
    - 隔离:防止高压直流信号干扰。
    - 定时:用于脉冲计时电路。

    使用建议
    在高脉冲电压场景下,确保电容器承受的最大脉冲上升时间符合要求(例如,对于50 VDC电容器,最大上升时间为350 µs)。为提高寿命,在较高温度环境中建议适当降低工作电压以减缓老化速度。

    兼容性和支持


    WIMA MKS 2 电容器具有广泛的兼容性,适用于多种电路板设计和自动装配工艺。客户可根据具体需求选择带状包装或散装形式,并享受来自制造商的全面技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量随时间下降 | 确保正确安装并避免过热 |
    | 连接点接触不良 | 检查焊接质量并重新连接 |
    | 长期存储后性能下降 | 提前通电检查,恢复电容器状态 |

    总结和推荐


    WIMA MKS 2 聚酯薄膜电容器凭借其优越的技术指标、可靠性和环保特性,成为电子设计工程师的理想选择。其广泛的应用范围和灵活的包装选项使其适用于各种工业场景。强烈推荐在需要高稳定性和长寿命的场合使用此产品。
    结论:这款电容器是高性能和低成本平衡的典范,非常适合对可靠性要求高的应用场景。如果您正在寻找一款兼具耐用性和环保特性的电容器,WIMA MKS 2 是一个理想的选择。

MKS2F021001A00JSSD参数

参数
电容值 10nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 7.2mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS2F021001A00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS2F021001A00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS2F021001A00JSSD MKS2F021001A00JSSD数据手册

MKS2F021001A00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
