首页  >  产品百科  >  FKP1Y021507C00KSSD

FKP1Y021507C00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 15nF ±10% 聚丙烯 6KV 700V 41.5mm*13mm*24mm
供应商型号: 505-FKP1Y021507C00KS
供应商: Mouser
标准整包数: 1

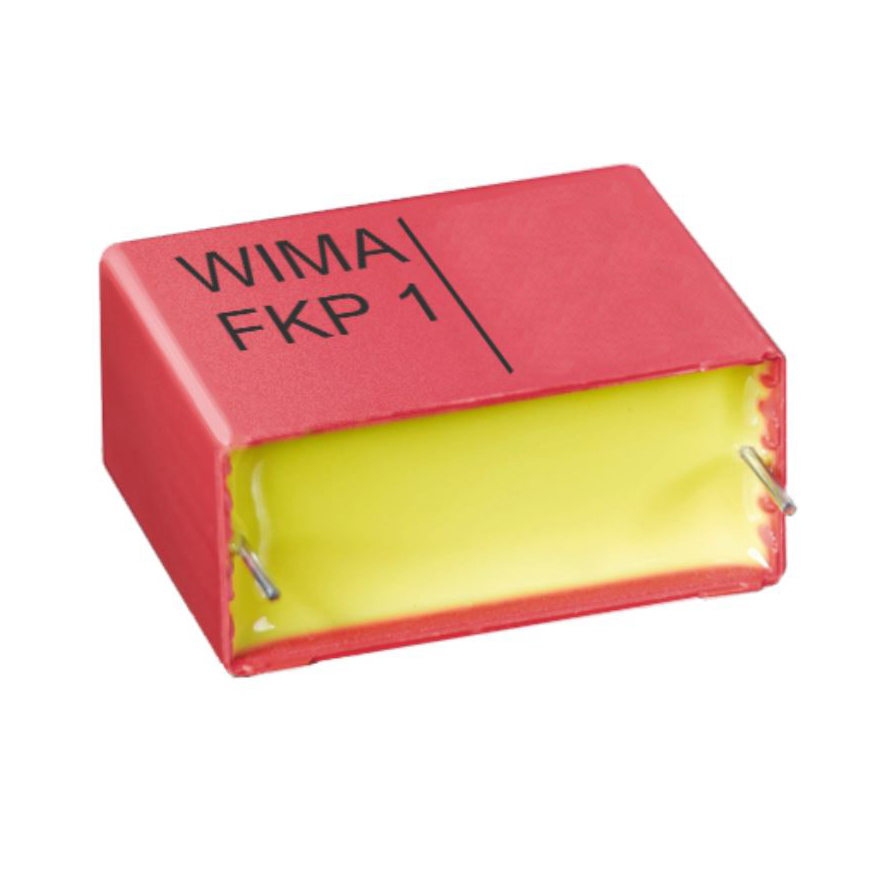

WIMA 薄膜电容 FKP1Y021507C00KSSD

FKP1Y021507C00KSSD概述

    # WIMA FKP 1 聚丙烯电容器技术手册

    1. 产品简介


    基本介绍
    WIMA FKP 1 是一款专为脉冲应用设计的聚丙烯(Polypropylene, PP)薄膜电容器。该电容器具有金属箔电极和内部串联连接结构,适合高脉冲和高频应用环境。其主要特点包括极高的脉冲耐受能力、自愈特性、低损耗因子以及负温度系数的电容值变化。
    主要功能与应用领域
    - 主要功能:用于高脉冲和高频率的电路,如开关电源、驱动器、电子镇流器及显示器偏转系统等。
    - 应用领域:
    - 开关模式电源供应器
    - 变频器和电力电子转换设备
    - 显示器及电视中的偏转系统
    - 照明系统的电子镇流器

    2. 技术参数


    规格参数
    | 参数 | 值 |

    | 电容范围 | 100 pF 至 4.7 mF |
    | 额定电压 | 400 VDC 至 6000 VDC |
    | 封装形式 | PCM 15 mm 至 52.5 mm |
    | 温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥1 x 10⁵ MΩ(≤0.1 μF),≥30,000 秒(MΩ·μF) |
    电气特性
    - 极高的脉冲耐受能力
    - 自愈功能:内部缺陷能够自我修复以提高可靠性
    - 内部串联连接设计
    - 损耗因子:1 kHz 时 ≤ 5 × 10⁻⁴;10 kHz 时 ≤ 6 × 10⁻⁴;100 kHz 时 ≤ 10 × 10⁻⁴
    工作环境
    - 温度范围:-55°C 至 +100°C
    - 相对湿度:无特殊要求
    - 其他:符合 RoHS 2011/65/EU 标准

    3. 产品特点和优势


    独特功能
    1. 极高的脉冲耐受能力:在高脉冲环境下仍能保持稳定性能。
    2. 自愈特性:减少因局部击穿导致的失效风险。
    3. 内部串联连接设计:提升整体稳定性与寿命。
    市场竞争力
    - 出色的高频响应特性使其成为电力电子领域的理想选择。
    - 适用于极端工作条件下的长期运行,确保系统的可靠性和耐用性。

    4. 应用案例和使用建议


    实际应用场景
    - 在工业控制中,广泛应用于变频器和伺服系统中作为滤波电容。
    - 在消费电子领域,可用于电视机的行扫描偏转线圈供电部分。
    使用建议
    - 确保安装环境满足额定电压和温度的要求。
    - 避免长时间暴露于过热或潮湿环境中。
    - 定期检查电路中的电流波动情况,及时调整负载配置。

    5. 兼容性和支持


    兼容性
    WIMA FKP 1 与其他标准 PCB 板兼容,可直接焊接使用。此外,该产品还支持多种封装尺寸和引脚配置。
    支持服务
    制造商提供详尽的技术文档和支持服务,包括设计指南、故障排查手册以及定制化解决方案咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 脉冲峰值过高导致损坏 | 检查负载匹配是否正确,必要时增加缓冲电路 |
    | 温度过高 | 检查散热设计,确保良好通风 |
    | 初始电容值偏差较大 | 核实生产批次是否有差异,联系供应商更换 |

    7. 总结和推荐


    综合评估
    WIMA FKP 1 聚丙烯电容器以其卓越的性能、稳定的表现以及广泛的适用性,在电力电子行业占据领先地位。无论是高要求的工业应用还是日常消费电子产品中,它都能发挥重要作用。
    推荐结论
    强烈推荐 WIMA FKP 1 作为需要高可靠性和高性能的电子设计项目首选电容器。其强大的抗脉冲能力和宽泛的工作温度范围使其成为众多领域的理想选择。

FKP1Y021507C00KSSD参数

参数
电容值 15nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 700V
额定电压-DC 6KV
长*宽*高 41.5mm*13mm*24mm
包装方式 散装

FKP1Y021507C00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1Y021507C00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1Y021507C00KSSD FKP1Y021507C00KSSD数据手册

FKP1Y021507C00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8985 ¥ 32.9423
10+ $ 2.737 ¥ 22.1221
50+ $ 2.2032 ¥ 18.617
100+ $ 1.9656 ¥ 16.6093
294+ $ 1.8252 ¥ 15.4229
588+ $ 1.6308 ¥ 13.7803
1176+ $ 1.533 ¥ 12.9539
2646+ $ 1.4175 ¥ 11.9779
5292+ $ 1.344 ¥ 11.3568
库存: 464
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.94
