FKS3D013302B00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 3.3nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 10mm*3mm*8.5mm
供应商型号: AL-FKS3D013302B00KSSD
供应商: 海外现货
标准整包数: 1

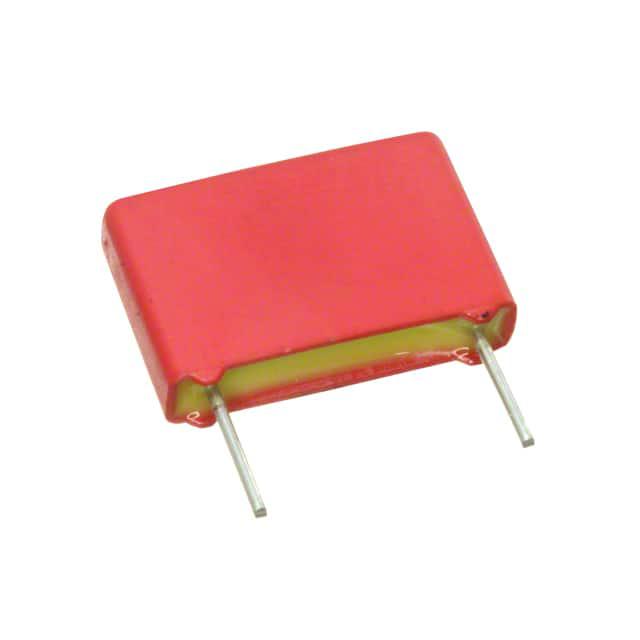

WIMA 薄膜电容 FKS3D013302B00KSSD

FKS3D013302B00KSSD概述

    # WIMA FKS 3 Polyester (PET) Film/Foil Capacitors for Pulse Applications

    产品简介


    WIMA FKS 3 系列电容器是一款专为脉冲应用设计的聚酯(PET)薄膜/金属箔电容器,适用于工业、通信及消费电子等领域。此系列电容器以卓越的脉冲耐受能力和高可靠性著称,尤其适合直流应用。产品广泛应用于耦合、去耦、储能等场景,能够满足多种电压等级和容量需求。此外,所有型号均符合RoHS指令,环保且无铅。
    主要功能:
    - 高耐压脉冲处理能力
    - 广泛的额定电压范围(100 VDC至630 VDC)
    - 多样化的容值选择(1000 pF 至 0.22 mF)
    应用领域:
    - 工业控制设备
    - 电源管理模块
    - 数据通信设备
    - 脉冲负载电路

    技术参数


    以下是WIMA FKS 3 系列电容器的技术规格和性能参数:
    | 参数 | 规格 |

    | 额定电压 | 100 VDC, 250 VDC, 400 VDC, 630 VDC |
    | 电容范围 | 1000 pF 至 0.22 mF |
    | 容差 | ±5%, ±10%, ±20% |
    | 绝缘电阻 | ≥1 × 10⁵ MΩ @ +20°C |
    | 测试电压 | 2Ur @ 2秒 |
    | 最大脉冲上升时间 | 1000 V/μs |
    | 工作温度范围 | -55°C 至 +100°C |
    | 损耗角正切 (tan δ) | 1 kHz: ≤7×10⁻³
    10 kHz: ≤15×10⁻³
    100 kHz: ≤20×10⁻³ |
    | 电压降额 | DC电压:每升高1°C降额1.25%
    AC电压:每升高1°C降额1.25% |

    产品特点和优势


    特点
    1. 脉冲耐受能力强:专为脉冲应用设计,可承受快速变化的高压。
    2. 环保材料:采用无毒、可回收的材料制造,符合RoHS标准。
    3. 高可靠性和长寿命:额定使用寿命长达30万小时,失效率低至5 FIT。
    优势
    - 高效稳定:在高频和脉冲环境中表现出色。
    - 易于集成:具有标准化尺寸和包装方式,便于电路板设计。
    - 市场竞争力强:提供宽广的电压和容量选择,适应多样化应用需求。

    应用案例和使用建议


    应用场景
    1. 耦合与去耦:用于音频信号的传输和滤波。
    2. 储能与脉冲响应:适合脉冲负载电路和开关电源的设计。
    3. 电源滤波:用于稳定电源输出并降低噪声干扰。
    使用建议
    - 在高温环境下使用时,需注意电压降额问题,确保留有安全裕度。
    - 若需要更高的脉冲耐受性,建议选择更高额定电压的产品。
    - 在安装过程中,避免过大的机械应力,以免影响焊接可靠性。

    兼容性和支持


    兼容性
    WIMA FKS 3 系列电容器具有广泛的兼容性,可与其他主流电子元件无缝配合,尤其适用于通过引脚插入式设计的电路板。
    支持服务
    - 详细的技术文档和图示可在技术手册中找到。
    - 客户技术支持热线和在线咨询平台提供全天候服务。
    - 可根据客户需求定制特定参数或包装方式。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 检查周围环境,确保良好散热;选择更高温规产品。 |
    | 容量偏离标称值 | 检查生产工艺误差,重新测量确认。 |
    | 焊接不良导致接触不良 | 使用适当的焊接工艺和温度曲线。 |
    | 寿命短 | 检查是否存在过度电压或高温运行情况。 |

    总结和推荐


    WIMA FKS 3 系列电容器凭借其高可靠性、宽广的工作温度范围和良好的耐压性能,在脉冲应用领域展现出显著的优势。其卓越的性能使其成为工业控制、通信和电力电子领域的理想选择。总体来看,该产品非常推荐用于对性能要求较高的电路设计。
    如果您正在寻找一款兼具环保、高效和耐用性的电容器,WIMA FKS 3 系列将是您的最佳选择!

FKS3D013302B00KSSD参数

参数
电容值 3.3nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 10mm*3mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKS3D013302B00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKS3D013302B00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKS3D013302B00KSSD FKS3D013302B00KSSD数据手册

FKS3D013302B00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
