9832705

产品分类: 力学测量仪
厂牌: WIKA
产品描述:
供应商型号: 8794747
供应商: 海外现货
标准整包数: 1
WIKA 力学测量仪 9832705

9832705概述


    产品简介

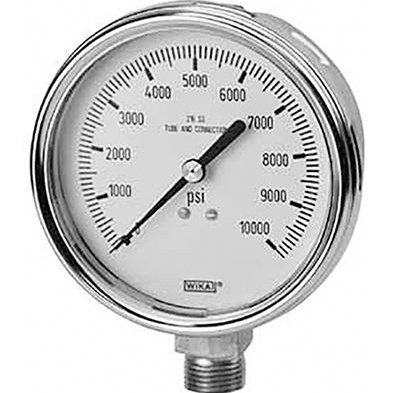

    本手册介绍的是型号为232.54(Dry)和233.54(Filled)的机械压力表。这类产品属于工业用压力测量仪表,广泛应用于各种工业环境。该系列产品主要具备两种类型:干式和填充式。它们的主要功能是用于精确测量气体和液体的压力值。由于其坚固耐用的设计和广泛的量程选择,该产品被广泛应用于化工、石油、电力、水处理等行业。

    技术参数


    以下是型号232.54(Dry)和233.54(Filled)机械压力表的技术规格:
    | 压力范围 | 规格型号 | 尺寸 | 连接螺纹 |
    ||
    | 30" Hg | 9744827, 9745300 | 2½" | ¼" NPT |
    | 30"-0-15 psi | 9744835, 9745319 | 2½" | ¼" NPT |
    | 30"-0-30 psi | 9744843, 9745327 | 2½" | ¼" NPT |
    | 30"-0-60 psi | 9744851, 9745335 | 2½" | ¼" NPT |
    | 30"-0-100 psi | 9744860, 9745343 | 2½" | ¼" NPT |
    | 30"-0-160 psi | 9744878, 9745351 | 2½" | ¼" NPT |
    | 30"-0-200 psi | 9744886, 9745360 | 2½" | ¼" NPT |
    | 15 psi | 9744894, 9745378 | 2½" | ¼" NPT |
    | 30 psi | 9744908, 9745386 | 2½" | ¼" NPT |
    | 60 psi | 9744916, 9745394 | 2½" | ¼" NPT |
    | 100 psi | 9744924, 9745408 | 2½" | ¼" NPT |
    | 160 psi | 9744932, 9745416 | 2½" | ¼" NPT |
    | 200 psi | 9744940, 9745424 | 2½" | ¼" NPT |
    | 300 psi | 9744959, 9745432 | 2½" | ¼" NPT |
    | 400 psi | 9744967, 9745440 | 2½" | ¼" NPT |
    | 600 psi | 9744975, 9745459 | 2½" | ¼" NPT |
    | 800 psi | 9744983, 9745467 | 2½" | ¼" NPT |
    | 1,000 psi | 9744991, 9745475 | 2½" | ¼" NPT |
    | 1,500 psi | 9745009, 9745483 | 2½" | ¼" NPT |
    | 2,000 psi | 9745017, 9745491 | 2½" | ¼" NPT |
    | 3,000 psi | 9745025, 9745505 | 2½" | ¼" NPT |
    | 5,000 psi | 9745033, 9745513 | 2½" | ¼" NPT |
    | 10,000 psi | 9745041, 9745521 | 2½" | ¼" NPT |
    | 15,000 psi | 9745050, 9745530 | 2½" | ¼" NPT |
    | 压力范围 | 规格型号 | 尺寸 | 连接螺纹 |
    ||
    | 30" Hg | 9745068, 9745785 | 4" | ¼" NPT |
    | 30"-0-15 psi | 9745076, 9745548 | 4" | ¼" NPT |
    | 30"-0-30 psi | 9745084, 9745556 | 4" | ¼" NPT |
    | 30"-0-60 psi | 9745092, 9745564 | 4" | ¼" NPT |
    | 30"-0-100 psi | 9745106, 9745572 | 4" | ¼" NPT |
    | 30"-0-160 psi | 9745114, 9745580 | 4" | ¼" NPT |
    | 30"-0-200 psi | 9745122, 9745599 | 4" | ¼" NPT |
    | 15 psi | 9745130, 9745602 | 4" | ¼" NPT |
    | 30 psi | 9745149, 9745610 | 4" | ¼" NPT |
    | 60 psi | 9745157, 9745629 | 4" | ¼" NPT |
    | 100 psi | 9745165, 9745637 | 4" | ¼" NPT |
    | 160 psi | 9745173, 9745645 | 4" | ¼" NPT |
    | 200 psi | 9745181, 9745653 | 4" | ¼" NPT |
    | 300 psi | 9745190, 9745661 | 4" | ¼" NPT |
    | 400 psi | 9745203, 9745670 | 4" | ¼" NPT |
    | 600 psi | 9745211, 9745688 | 4" | ¼" NPT |
    | 800 psi | 9745220, 9745696 | 4" | ¼" NPT |
    | 1,000 psi | 9745238, 9745700 | 4" | ¼" NPT |
    | 1,500 psi | 9745246, 9745718 | 4" | ¼" NPT |
    | 2,000 psi | 9745254, 9745726 | 4" | ¼" NPT |
    | 3,000 psi | 9745262, 9745734 | 4" | ¼" NPT |
    | 5,000 psi | 9745270, 9745742 | 4" | ¼" NPT |
    | 10,000 psi | 9745289, 9745750 | 4" | ¼" NPT |
    | 15,000 psi | 9745297, 9745769 | 4" | ¼" NPT |

    产品特点和优势


    - 精度高:指针式读数精度可达 ±2.5%(2½"尺寸),在4英寸尺寸下可达 ±1%。
    - 材料耐用:外壳采用304不锈钢,接触部分采用316L不锈钢,具有极高的耐腐蚀性。
    - 安全性高:玻璃窗材质为安全玻璃,防止破裂时飞散,确保使用安全。
    - 易安装:接头尺寸为1/4" NPT和1/2" NPT,易于安装和维护。

    应用案例和使用建议


    应用案例
    1. 化工行业:在化学反应过程中,通过压力表监测容器内的压力变化,确保操作的安全性和稳定性。
    2. 电力行业:监测蒸汽管道或锅炉中的压力变化,保障系统的稳定运行。
    3. 水处理行业:在水处理系统中,压力表可用来监控泵的工作状态和水压情况。
    使用建议
    1. 定期校准:建议每隔一段时间对压力表进行校准,以确保其精度和可靠性。
    2. 防护措施:在高压环境下使用时,应采取必要的防护措施,如增加防护罩或设置报警装置。
    3. 清洁维护:保持仪表表面清洁,避免油污和其他杂质影响读数的准确性。

    兼容性和支持


    该产品可与多种工业标准连接件配套使用,具有良好的通用性。厂商提供了详尽的技术支持和售后服务,用户可通过访问官网或拨打技术支持电话获取更多信息和支持。

    常见问题与解决方案


    1. 问题:指针不稳
    - 解决方法:检查指针是否有磨损,确保连接紧固无松动。
    2. 问题:显示异常
    - 解决方法:检查内部零件是否有损坏,必要时更换损坏部件。
    3. 问题:无法准确读取数据
    - 解决方法:重新校准压力表,确保精度达到要求。

    总结和推荐


    综上所述,232.54(Dry)和233.54(Filled)型机械压力表凭借其高精度、材料耐用、安全性高和易安装等特点,在工业应用中表现出色。适用于多种工业场合,特别是在需要高精度和高可靠性的环境中。因此,我强烈推荐这款产品给广大用户。

9832705厂商介绍

WIKA公司是一家全球知名的压力和温度测量技术供应商,总部位于德国。公司专注于研发和生产高品质的压力表、温度计、传感器、变送器和校验设备等产品。WIKA的产品广泛应用于石油化工、食品饮料、制药、能源、水处理、汽车制造等多个领域。

主营产品分类包括:
1. 压力测量:包括机械压力表、电子压力传感器、压力变送器等。
2. 温度测量:包括双金属温度计、热电偶、热电阻等。
3. 校验设备:用于校准和测试压力和温度测量设备。
4. 过程控制:提供过程控制解决方案,如阀门定位器和控制器。

WIKA的优势在于:
1. 技术领先:拥有先进的研发能力和技术,产品性能稳定可靠。
2. 质量保证:遵循严格的质量管理体系,确保产品符合国际标准。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

9832705数据手册

厂牌 PDF简要描述 下载
WIKA 力学测量仪 WIKA 9832705 9832705数据手册

9832705封装设计

查看详情并下载
Symbol
Footprint
3D Model
