96.032.4153.1

产品分类: 圆形连接器
厂牌: WIELAND ELECTRIC
产品描述: Wieland 圆形连接器 照明连接器插头, RST20i3系列, 3极
供应商型号: 1618943
供应商: 海外现货
标准整包数: 1

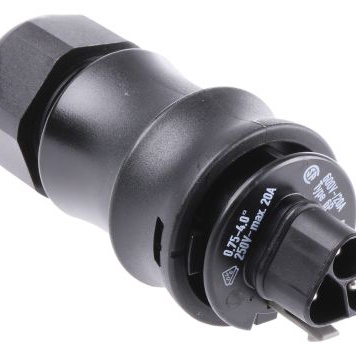

WIELAND ELECTRIC 圆形连接器 96.032.4153.1

96.032.4153.1概述


    产品简介


    本文介绍的是一款高性能的电子元器件——男性插头(Male Connector),型号为RST20I3S S1 ZR2 V SW。该产品主要用于电力传输系统,具备出色的防护能力和可靠的连接稳定性。它广泛应用于工业自动化、建筑电气及机械设备等领域。

    技术参数


    - 额定电流: 20A
    - 额定电压: 250V
    - 额定冲击电压: 4kV
    - 应力释放: 是
    - 污染等级: 3
    - 机械编码: 是
    - 可互锁: 是
    - 颜色标记: 黑色
    - 极性标记: L, N, PE
    - 连接横截面积: 固体导线4mm², 绞合导线4mm²
    - 每个极的端子数: 1个
    - 模型类型: 男性
    - 极数: 3
    - 连接方式: 螺丝连接
    - 防护等级(IP): IP66/68 (3m;2h), IP69K
    - 材料: 由聚酰胺制成
    - 接触材料: CuZn合金
    - 连续温度绝缘组件: 100°C
    - 表面处理: 银涂层
    - 尺寸: 长度80.4mm, 宽度34.6mm, 高度34.6mm

    产品特点和优势


    此款男性插头具备多项显著优势。首先是其出色的防护能力,其符合IP66/68和IP69K标准,能够在各种严苛环境中保持稳定的电气性能。其次,机械编码和应力释放功能增强了连接的可靠性和安全性。最后,银涂层接触件确保了良好的导电性能,提高整体系统的效率和稳定性。

    应用案例和使用建议


    这款男性插头常用于需要高防护和稳定连接的应用场景,例如工业机器人、自动化生产线以及室外设备的连接。在安装过程中,需注意选择合适的电缆直径,并按照规定的扭矩拧紧螺丝以保证可靠的电气连接。对于长期暴露在恶劣环境下的应用,定期检查和维护是非常必要的。

    兼容性和支持


    该产品适用于标准电缆直径范围内的多种电缆类型,确保与各种设备和系统的良好兼容性。制造商提供详细的技术支持文档和售后服务,以便用户解决任何可能出现的问题。

    常见问题与解决方案


    - 问题: 插头无法正确连接
    - 解决方案: 检查螺丝是否已按照规定扭矩拧紧,并确保电缆直径与设计要求相符。

    - 问题: 连接处出现过热现象
    - 解决方案: 检查是否有足够的空间让热量散发,必要时更换更大尺寸的插头。

    - 问题: 接触不良
    - 解决方案: 清理接触面并重新涂抹导电膏。

    总结和推荐


    总体来看,这款男性插头凭借其卓越的防护能力、可靠的连接性能和易用的设计,在众多应用场景中表现出色。我们强烈推荐将其用于需要高可靠性的电力传输系统中。

96.032.4153.1参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 圆形连接器
颜色 黑色
端接 螺纹
额定电流 20A
安装方式 导线安装

96.032.4153.1厂商介绍

Wieland Electric是一家全球领先的电气连接和自动化解决方案供应商,拥有超过100年的历史。公司总部位于德国,在全球范围内设有多个生产基地和销售网络。

主营产品分类:
1. 接线端子:包括印刷电路板接线端子、插拔式接线端子、轨道安装式接线端子等。
2. 工业接口:包括工业以太网、现场总线、串行接口等。
3. 电源模块:提供各种电压和功率等级的电源解决方案。
4. 工业控制:包括PLC、HMI、远程I/O等。
5. 传感器和执行器:提供各种类型的传感器和执行器,如光电传感器、接近传感器、继电器等。

应用领域:
Wieland Electric的产品广泛应用于工业自动化、能源、交通、建筑等领域,如汽车制造、电力系统、机械制造、轨道交通等。

优势:
1. 技术创新:Wieland Electric不断投入研发,拥有多项专利技术,为客户提供创新的解决方案。
2. 质量可靠:公司严格执行ISO质量管理体系,确保产品的高品质和稳定性。
3. 定制化服务:根据客户需求提供定制化产品和解决方案,满足客户的特定需求。
4. 全球服务网络:在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和服务。

96.032.4153.1数据手册

厂牌 PDF简要描述 下载
WIELAND ELECTRIC 圆形连接器 WIELAND ELECTRIC 96.032.4153.1 96.032.4153.1数据手册

96.032.4153.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 170.2791
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 170.27
直接购买
加入购物车
