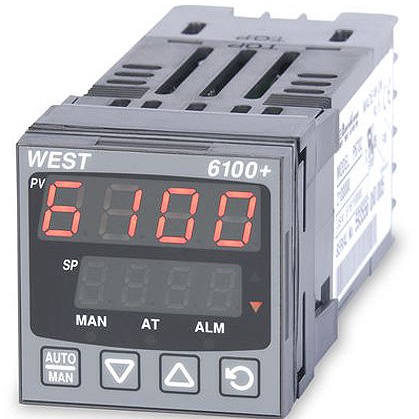

P6100-2-2-1-1-0-0-2

产品分类: 风扇和热管理
产品描述: West Instruments PID控制器, P6100+系列, 100 → 240 V ac电源, 继电器,SSR输出, 48 x 48mm
供应商型号: 1238242
供应商: 海外现货
标准整包数: 1
WEST CONTROL SOLUTIONS 风扇和热管理 P6100-2-2-1-1-0-0-2

P6100-2-2-1-1-0-0-2概述


    产品简介


    西控解决方案(West Control Solutions)的DS-Px100-1209系列温度及过程控制器,包括型号为6100+、8100+和4100+的产品。这些控制器主要用于温度和过程控制,适用于工业制造、食品加工、制药等领域。它们提供全PID控制、预调、自调或手动调整以及开/关控制。同时,这些控制器还支持热处理或热冷处理。

    技术参数


    - 控制类型:全PID控制、预调、自调、手动调整或开/关控制;支持热处理或热冷处理。
    - 输出配置:最多三个输出通道,用于控制、报警、24VDC发射机电源或过程值或设定值的重传。
    - 报警类型:工艺高限、工艺低限、设定点偏差、带宽、逻辑或/与;还可提供一个回路报警以增强工艺控制安全性。过程报警具有可调滞后。
    - 人机界面:4按钮操作,双4位10mm和8mm(6100+、8100+),或13mm和10mm(4100+)的LED显示屏,可选颜色(红/红、红/绿、绿/红或绿/绿)加上5个LED指示灯。
    - PC配置:离线配置,通过串口到专用配置插座进行配置(无需通信选项)。附带Windows 98及以上版本的配置软件(西控编号:PS1-CON)。
    - 输入范围:
    - 热电偶:J、K、C、R、S、T、B、L、N和PtRh20% vs PtRh40%
    - RTD:3线PT100,每根引线最大50Ω(平衡)
    - 直流线性:0至20mA、4至20mA、0至50mV、10至50mV、0至5V、1至5V、0至10V、2至10V
    - 范围可扩展至-1999至9999,带有可调小数点
    - 传感器断开检测:<2秒(零基直流范围除外),控制输出关闭,高温报警在热电偶和mV范围内激活,低温报警在RTD、mA或V范围内激活
    - 精度:±0.1%输入范围±1个最低有效位(T/C CJC优于1℃)

    产品特点和优势


    - 全面的控制类型:从PID控制到自调、预调,再到手动调整和开/关控制,具备广泛的适应性。
    - 灵活的人机界面:采用LED显示和5个LED指示灯,可通过多种颜色组合选择,满足不同用户的个性化需求。
    - 强大的报警系统:配备两个独立的报警通道,涵盖过程高/低限、设定点偏差、带宽等多种模式,提高系统的安全性和可靠性。
    - 简便的配置方式:提供离线配置工具,用户可以方便地进行配置而不必依赖网络连接。
    - 先进的通讯能力:支持RS485串行通信,波特率可达19200,支持Modbus和ASCII协议,便于集成到现有系统中。

    应用案例和使用建议


    DS-Px100-1209系列控制器在食品加工、制药、机械制造等行业广泛应用。例如,在食品加工中,它可以确保烹饪过程中的温度精确控制,从而保证产品质量。使用时,建议根据具体的应用需求选择合适的输入类型和输出配置。为了提高系统稳定性,可以定期检查传感器状态并进行必要的校准。

    兼容性和支持


    - 兼容性:该产品与多种传感器和输出设备兼容,用户可以根据需要选择适合的输入类型和输出配置。
    - 支持和服务:西控解决方案提供全球范围内的技术支持和售后服务。购买者可以通过联系当地销售办公室或访问官方网站获得更多信息和帮助。

    常见问题与解决方案


    - 问题1:传感器断开时控制输出未关闭。
    - 解决方法:检查传感器接线是否正确,确认传感器是否正常工作。
    - 问题2:控制器显示不准确。
    - 解决方法:对控制器进行重新校准或更换传感器。

    总结和推荐


    西控解决方案的DS-Px100-1209系列控制器凭借其多功能的控制能力和便捷的配置方式,成为众多应用领域的理想选择。无论是从性能还是兼容性方面考虑,这款产品都能为用户提供稳定的控制体验。因此,强烈推荐在需要复杂控制和稳定性的应用场景中使用该产品。

P6100-2-2-1-1-0-0-2参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 面板安装

P6100-2-2-1-1-0-0-2厂商介绍

West Control Solutions是一家全球领先的工业过程控制解决方案提供商,专注于为各种工业环境提供精确的温度控制和监测解决方案。公司主营产品包括温度控制器、记录仪、传感器和HMI(人机界面)等,广泛应用于制药、食品饮料、化工、能源和环境监测等多个领域。

产品分类主要包括:
1. 温度控制器:用于精确控制和监测工业过程中的温度,确保产品质量和安全。
2. 记录仪:实时记录和存储温度、湿度等关键参数,便于追溯和分析。
3. 传感器:提供各种类型的传感器,用于测量温度、湿度、压力等物理量。
4. HMI:提供直观的用户界面,方便操作人员监控和控制工业过程。

West Control Solutions的优势在于:
1. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的稳定性和可靠性。
2. 定制化:提供定制化的解决方案,满足客户的特定需求。
3. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和售后服务。
4. 创新:持续投入研发,不断推出创新产品,满足市场变化和客户需求。

P6100-2-2-1-1-0-0-2数据手册

厂牌 PDF简要描述 下载
WEST CONTROL SOLUTIONS 风扇和热管理 WEST CONTROL SOLUTIONS P6100-2-2-1-1-0-0-2 P6100-2-2-1-1-0-0-2数据手册

P6100-2-2-1-1-0-0-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
