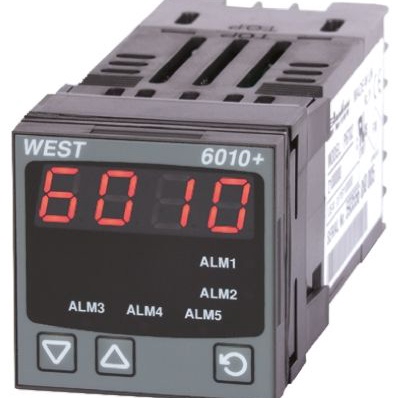

P6010-2100-020

产品分类: 面板测量仪
产品描述: West Instruments 过程仪表, 6010系列, 测量RTD,热电偶, 24 → 48 V 交流 / 直流, 45mm高切面, LED
供应商型号: 6233767
供应商: 海外现货
标准整包数: 1
WEST CONTROL SOLUTIONS 面板测量仪 P6010-2100-020

P6010-2100-020概述

    西控解决方案电子元器件产品技术手册

    产品简介


    西控解决方案(West Control Solutions) 提供的DS-Px010-1209-1系列是一款高度集成的多通道控制器,主要用于工业自动化控制和测量。该系列电子元器件包括P6010和P8010两种型号,提供广泛的输入接口、输出配置以及多种通信选项,适用于温度控制、压力监测等多种应用场景。其多功能性和高精度使其在工厂自动化、过程控制等领域中备受青睐。

    技术参数


    - 输入类型:热电偶(J, K, C, R, S, T, B, L, N)、三线PT100型RTD、直流线性(0至20mA, 4至20mA, 0至50mV, 10至50mV, 0至5V, 1至5V, 0至10V, 2至10V)
    - 输出配置:最多可配置4个通道,包括单/双报警继电器、重传过程变量(PV)、发射机电源供应
    - 报警功能:最多5个报警,包括高、低阈值报警和逻辑“或”操作,具有可调滞环
    - 视值范围:过程变量、最大值、最小值、报警1经过复位后的累计时间
    - 显示界面:3按钮操作,4位10mm(6010)或13mm(8010)高红绿显示,3个报警指示灯
    - 电源要求:100至240V AC,50/60Hz,7.5VA(可选20至48V AC,7.5VA/22至65V DC,5W)
    - 通信协议:2线RS485,波特率1200至19200 Baud,支持Modbus和ASCII协议
    - 工作环境:0至55°C,存储温度-20至80°C,相对湿度20%至95%非凝结状态

    产品特点和优势


    DS-Px010-1209-1系列 主要优势在于其高度灵活的配置能力和出色的精度。其独特的插件模块允许用户根据具体需求自由选择报警继电器、过程变量重传和发射机电源供应,从而显著提升了系统的适应性和灵活性。此外,自动检测硬件功能进一步简化了配置过程,降低了安装成本和时间。其宽泛的输入和输出范围、高标准的防护等级以及优秀的通信能力,使其成为复杂工业环境中理想的解决方案。

    应用案例和使用建议


    DS-Px010-1209-1系列的应用非常广泛,可用于各种工业自动化控制场景,如温度监控、液位测量和压力控制等。例如,在钢铁生产过程中,它可以实时监控高温炉内的温度变化,及时发出警报并进行调整,从而提高生产效率和安全性。
    使用建议:
    1. 准确设定报警阈值:确保在设计阶段就合理设定报警阈值,以避免不必要的误报或漏报。
    2. 定期校准和维护:为保证系统的稳定性和准确性,建议定期进行校准和维护。
    3. 合理利用软件配置工具:利用专用的配置软件可以更方便地进行离线配置和参数调整,提升系统灵活性。

    兼容性和支持


    DS-Px010-1209-1系列支持广泛的输入和输出选项,能够与市场上常见的其他电子元器件和设备良好兼容。制造商提供了详细的文档和支持服务,包括电话和技术支持热线、电子邮件联系以及在线资源访问。此外,还提供PC端的配置软件,用户可以从计算机直接进行离线配置,极大提升了使用的便捷性。

    常见问题与解决方案


    1. Q: 如何设定报警阈值?
    - A: 可通过专用的配置软件或手动操作面板进行设定。设定时请参考手册中给出的具体步骤。
    2. Q: 如何检查输入信号是否正常?
    - A: 使用万用表测量输入信号电压或电流值,对照手册中的正常范围进行比对。
    3. Q: 如何进行硬件故障排查?
    - A: 首先检查连接线路是否有松动或损坏,其次检查电源供应是否稳定,最后可参考手册中的故障排查指南进行逐项排查。

    总结和推荐


    综上所述,西控解决方案的DS-Px010-1209-1系列以其高度灵活性、广泛兼容性和卓越的精度,成为工业自动化领域的理想选择。无论是在高温环境下还是在高压环境中,这款产品都能展现出其出色的性能和稳定性。强烈推荐在复杂工业控制系统中选用该系列产品,以满足各种严苛的应用需求。

P6010-2100-020厂商介绍

West Control Solutions是一家全球领先的工业过程控制解决方案提供商,专注于为各种工业环境提供精确的温度控制和监测解决方案。公司主营产品包括温度控制器、记录仪、传感器和HMI(人机界面)等,广泛应用于制药、食品饮料、化工、能源和环境监测等多个领域。

产品分类主要包括:
1. 温度控制器:用于精确控制和监测工业过程中的温度,确保产品质量和安全。
2. 记录仪:实时记录和存储温度、湿度等关键参数,便于追溯和分析。
3. 传感器:提供各种类型的传感器,用于测量温度、湿度、压力等物理量。
4. HMI:提供直观的用户界面,方便操作人员监控和控制工业过程。

West Control Solutions的优势在于:
1. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的稳定性和可靠性。
2. 定制化:提供定制化的解决方案,满足客户的特定需求。
3. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和售后服务。
4. 创新:持续投入研发,不断推出创新产品,满足市场变化和客户需求。

P6010-2100-020数据手册

厂牌 PDF简要描述 下载
WEST CONTROL SOLUTIONS 面板测量仪 WEST CONTROL SOLUTIONS P6010-2100-020 P6010-2100-020数据手册
