69110068

产品分类: 其他工具
产品描述:
供应商型号:
供应商:
标准整包数: 0
WERMA SIGNALTECHNIK 其他工具 69110068

69110068概述


    产品简介

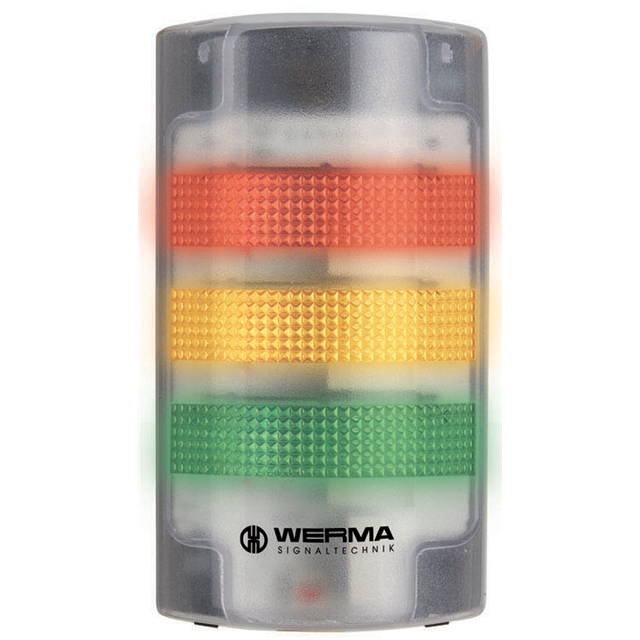

    FlatSIGN 是一款由 WERMA Signaltechnik GmbH & Co. KG 生产的多功能信号灯,设计用于提供清晰可见的视觉信号。本型号 FlatSIGN cl WM 115-230VAC GN/YE/RD 集成了绿、黄、红三种颜色的 LED 灯源,通过不同颜色组合显示不同的状态信号。此外,它还具备声光信号功能(可选无声音信号版本),适用于各种工业控制、安全警示和信号指示等场合。其紧凑的设计和高防护等级使其能够在恶劣的工作环境中稳定运行。

    技术参数


    - 机械数据
    - 长度:105 mm
    - 宽度:45 mm
    - 高度:195 mm
    - 材料:PC / PC/ABS
    - 保护罩颜色:透明
    - 防护等级:IP65
    - 连接方式:螺丝端子
    - 跨截面面积范围:0.50 mm² 至 1.50 mm² (20AWG 至 16AWG)
    - 最小电缆入口直径:1 mm
    - 最大电缆入口直径:13 mm
    - 应力释放:符合 VDE 标准
    - 固定方式:壁挂安装
    - 工作温度范围:-30°C 至 +50°C
    - 包装重量:301 g
    - 产品净重:251 g
    - 电气数据
    - 操作电压:115-230VAC
    - 操作电压频率:50Hz(230V);60Hz(115V)
    - 操作电压容差:±10%
    - 额定操作电压:230VAC
    - 额定操作电流:100 mA
    - 启动电流:<5A
    - 保护等级:II 类
    - 污染程度:3 级
    - 隔离电压:Ui = 250V;Uimp = 2500V
    - 光学数据
    - 光源:LED
    - 光源颜色:绿色、黄色、红色
    - 信号图像:闪烁、常亮
    - 闪烁频率:1 Hz
    - 光学寿命:最大 50,000 小时
    - 声学数据
    - 声音寿命:最少 5,000 小时
    - 认证数据
    - 符合 CE 标准
    - 符合 RoHS 指令
    - 符合 WEEE 指令
    - 符合 UL 认证
    - 符合 EAC 证书
    - 符合 UKCA(进口商)
    - 符合 CCC 认证

    产品特点和优势


    FlatSIGN 的主要优势在于其多样化的信号输出能力。三种颜色的 LED 灯源可以实现复杂的状态信号显示,且具有较长的光学和声学寿命。其 IP65 的防护等级使得它能够适应严苛的工作环境。此外,扁平而紧凑的设计方便安装于狭小空间,减少了占用面积。符合多个国际认证标准(如 CE、RoHS 和 CCC)确保了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制系统:利用不同颜色的信号灯表示设备状态,如“绿色”表示正常运行,“黄色”表示警告状态,“红色”表示故障状态。
    2. 安全警示系统:在紧急情况下,通过闪光信号迅速引起操作员注意,避免事故的发生。
    使用建议
    1. 安装位置选择:应将 FlatSIGN 安装在视线容易到达的位置,以便操作人员能够快速识别信号。
    2. 电缆管理:确保电缆正确固定,避免松动导致接触不良。
    3. 环境适应性:虽然具有较高防护等级,但在特别恶劣的环境下仍需定期检查设备完整性。

    兼容性和支持


    FlatSIGN 可与其他标准电气设备配合使用,例如继电器、传感器等,构成完整的信号指示系统。WERMA Signaltechnik GmbH & Co. KG 提供详细的用户指南和技术支持服务,以帮助客户解决安装及使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决办法:检查电源连接是否正确,确认电压范围在 115-230VAC 内。
    2. 问题:信号不准确
    - 解决办法:确认 LED 灯的驱动电路连接无误,同时检查电缆是否有破损。
    3. 问题:闪烁频率不对
    - 解决办法:调整电源频率设置,确保符合要求(50Hz 或 60Hz)。

    总结和推荐


    FlatSIGN 是一款功能强大且应用广泛的信号灯装置,尤其适合在需要复杂状态指示的工业环境中使用。其坚固耐用的设计、高防护等级和多种颜色组合,使其成为同类产品中的佼佼者。强烈推荐给需要高效可靠的信号指示解决方案的客户。

69110068参数

参数
包装方式 盒装

69110068厂商介绍

WERMA Signaltechnik是一家德国公司,专注于生产和销售声光报警器。主营产品包括声光报警器、信号灯、警示灯、声光组合报警器等。这些产品广泛应用于工业自动化、安全监控、交通管理等领域。

WERMA Signaltechnik的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 定制化服务:根据客户需求,提供定制化的产品和解决方案。
3. 质量保证:产品经过严格测试,确保在各种环境下稳定运行。
4. 全球服务网络:在全球范围内设有服务网点,提供及时的技术支持和售后服务。

69110068数据手册

厂牌 PDF简要描述 下载
WERMA SIGNALTECHNIK 其他工具 WERMA SIGNALTECHNIK 69110068 69110068数据手册
