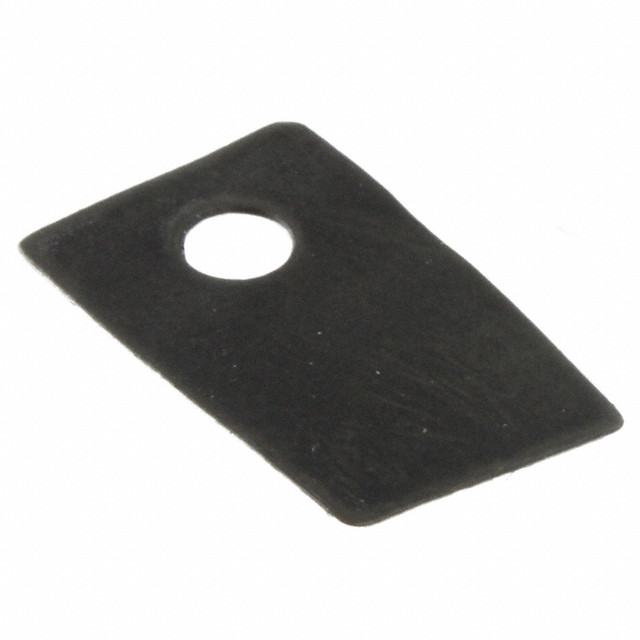

QII-0.006-00-54

产品分类: 风扇和热管理
厂牌: BERGQUIST
产品描述: 贝格斯 导热垫, Q-Pad II, 0.152mm厚, 最高工作温度+180°C
供应商型号: 1691354
供应商: 海外现货
标准整包数: 50
BERGQUIST 风扇和热管理 QII-0.006-00-54

QII-0.006-00-54概述

    BERGQUIST SIL PAD TSP Q2500 技术手册解析

    产品简介


    BERGQUIST SIL PAD TSP Q2500(又称为Q-PAD II)是一种专为热管理设计的硅脂替代品。该产品采用铝箔基材并两面涂覆导热/导电硅胶材料,旨在提供最佳的热量传递效果。该产品主要应用于需要高效热管理的应用场合,如功率模块、变阻器、变压器和固态继电器等设备之间的连接。

    技术参数


    - 外观: 黑色
    - 总厚度: 0.152mm (ASTM D374)
    - 操作温度范围: -60°C 到 180°C
    - 硬度 (Shore A): 93 (ASTM D2240)
    - 耐燃等级: UL 94 V-0
    - 介电击穿电压: 非绝缘
    - 体积电阻率: 1×10^2 ohm-meter (ASTM D257)
    - 热导率: 2.5 W/(m-K) (ASTM D5470)
    - 热阻抗:
    - 0.52°C-in²/W (10 psi)
    - 0.3°C-in²/W (25 psi)
    - 0.22°C-in²/W (50 psi)
    - 0.15°C-in²/W (100 psi)
    - 0.12°C-in²/W (200 psi)

    产品特点和优势


    - 高热导率: 2.5 W/(m-K),显著提升热传导效率。
    - 易于安装: 无需使用热膏,安装简单方便。
    - 电气隔离: 两面涂覆铝箔,适用于需要电气隔离的应用场合。
    - 耐高温: 可在-60°C到180°C的宽温范围内稳定工作。
    - 无尘收集: 有效避免灰尘收集导致的短路或过热问题。
    - 可替代热膏: 消除了传统热膏带来的污染和清洁问题。

    应用案例和使用建议


    - 应用场景:
    - 功率晶体管和散热片之间
    - L型支架和装配体外壳之间
    - 散热片和外壳之间
    - 电力模块或设备下的隔离应用,例如电阻器、变压器和固态继电器
    - 使用建议:
    - 在进行焊接等工艺前使用,以减少因热膏造成的清洁困难。
    - 建议在压力下使用以提高热传导效果。
    - 考虑到表面粗糙度和平整度可能影响实际性能,建议根据具体应用情况调整使用方法。

    兼容性和支持


    - 兼容性: 与各种铝箔基材和其他金属部件良好兼容。
    - 支持和维护: 用户可联系当地质量部门获取更多技术支持和建议。建议在使用前自行进行测试,确保产品的适用性。

    常见问题与解决方案


    - 问题: 安装后发现热阻抗较高。
    - 解决办法: 检查表面平整度和平滑度,适当增加施加的压力。
    - 问题: 使用过程中出现短路现象。
    - 解决办法: 确认接头处是否有灰尘堆积,清洁并重新安装。
    - 问题: 散热效果不明显。
    - 解决办法: 调整应用时的压力和位置,确保良好的热接触。

    总结和推荐


    BERGQUIST SIL PAD TSP Q2500 是一款非常出色的导热垫材料,具有高热导率、易于安装、电气隔离和长寿命等优点。它特别适用于需要高效热管理的应用场合,特别是在电气设备和高功率模块中。尽管其价格可能略高于传统热膏,但考虑到其在长期使用中的稳定性和可靠性,仍然值得推荐使用。建议用户在使用前进行充分的测试和验证,以确保最佳效果。

QII-0.006-00-54参数

参数
长*宽*高 19.05mm(长度)*12.7mm(宽度)
通用封装 TO-220
零件状态 在售
包装方式 散装

QII-0.006-00-54厂商介绍

BERGQUIST是一家瑞典公司,专注于热管理解决方案的设计与制造。公司主营产品包括热界面材料(TIMs)、导热胶、导热垫片、导热相变材料(TPMs)和导热硅脂等。这些产品广泛应用于电子、汽车、工业和医疗设备等领域,用于提高散热效率,确保设备稳定运行。

BERGQUIST的优势在于其产品的高性能和可靠性。公司拥有先进的材料科学知识和丰富的行业经验,能够根据不同应用需求定制解决方案。此外,BERGQUIST还提供全面的技术支持和客户服务,帮助客户选择合适的产品,优化散热设计。总之,BERGQUIST凭借其专业能力和优质服务,在热管理领域享有良好声誉。

QII-0.006-00-54数据手册

厂牌 PDF简要描述 下载
BERGQUIST 风扇和热管理 BERGQUIST QII-0.006-00-54 QII-0.006-00-54数据手册

QII-0.006-00-54封装设计

查看详情并下载
Symbol
Footprint
3D Model
