W24-6K8JI

产品分类: 其它固定电阻
厂牌: WELWYN
产品描述: ±5% ±200ppm/℃ 6.8KΩ 14W
供应商型号: 1442910
供应商: 海外现货
标准整包数: 50
WELWYN 其它固定电阻 W24-6K8JI

W24-6K8JI概述


    产品简介

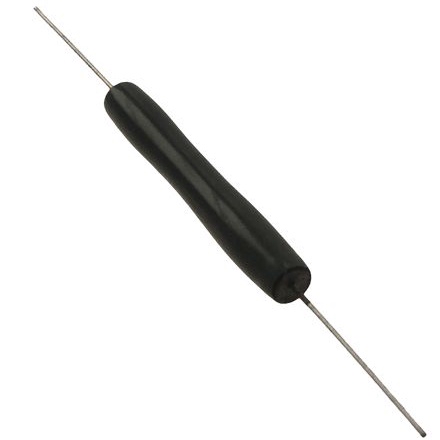

    产品名称:Vitreous Enamelled Wirewound Resistors W20系列
    产品类型:固定电阻器
    主要功能:
    - 高功率耗散能力
    - 耐严苛环境
    - 高稳定性及可靠性
    - 欧洲标准认证(CECC)
    应用领域:
    - 工业控制
    - 汽车电子
    - 军事和航空航天
    - 电源转换

    技术参数


    电气特性:
    - 功率等级(商业标准):
    - W21:3.0W @ 25°C
    - W215:5.0W @ 25°C
    - W22:7.0W @ 25°C
    - W23:10.5W @ 25°C
    - W24:14.0W @ 25°C
    - 电阻范围:
    - 1Ω 至 100KΩ(精度1%,2%和5%)
    - 温度系数(TCR):
    - 最大值:±200 ppm/°C(-55°C 至 200°C)
    - 绝缘电阻:>1GΩ
    - 电压耐受性:最大750V
    物理特性:
    - 尺寸(长 × 宽 × 长度):
    - W21:12.7mm × 5.6mm × 22.75mm
    - W215:22.0mm × 7.0mm × 23.1mm
    - W22:22.0mm × 8.0mm × 23.1mm
    - W23:38.0mm × 8.0mm × -
    - W24:53.5mm × 8.0mm × -
    - 重量(g):
    - W21:1g
    - W215:2g
    - W22:2g
    - W23:3.5g
    - W24:5g

    产品特点和优势


    - 高功率密度:W20系列具有极高的功率密度,使其在空间受限的应用中表现出色。
    - 高可靠性:通过欧洲标准认证,确保在恶劣环境下长期稳定运行。
    - 卓越的热管理:低热阻设计确保良好的散热性能,延长使用寿命。
    - 耐溶剂:具有优异的耐工业溶剂性能,适用于各种清洁工艺。

    应用案例和使用建议


    应用场景:
    - 在电源转换器中作为限流电阻
    - 用于电机驱动系统中的保护电路
    - 在汽车电子系统中作为温度补偿电阻
    使用建议:
    - 建议保持与热源的距离,避免过热导致绝缘失效。
    - 在装配过程中注意弯折区域的要求,确保焊接点的强度和可靠性。
    - 确保终端弯曲距离不小于1.6mm,并保持最小弯曲半径为1.2mm。

    兼容性和支持


    - 兼容性:本系列产品可与多种电子元件和设备兼容,尤其适合需要高可靠性和高功率密度的应用场合。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品定制、安装指导和技术咨询。

    常见问题与解决方案


    常见问题:
    - 高温下电阻变化大:由于温漂特性,建议选用更低温漂的型号或加装散热片。
    - 装配困难:检查终端弯曲要求,确保焊接点的正确性和强度。
    解决方案:
    - 选择低TCR型号:根据应用场景选择更合适的型号以减少温度影响。
    - 装配技巧:严格按照装配说明操作,确保终端弯曲符合要求。

    总结和推荐


    总体评价:
    - W20系列电位器以其高功率密度、高可靠性和广泛适用性脱颖而出,是工业控制和高端应用的理想选择。
    - 其通过CECC认证,表明其在恶劣环境下的可靠性和安全性得到了充分验证。
    推荐:
    - 强烈推荐W20系列电位器用于需要高可靠性和高功率密度的应用。由于其广泛的适用性和优异的性能,它们将成为您项目中的理想选择。

W24-6K8JI参数

参数
引脚数量 -
电阻值 6.8KΩ
温度系数 ±200ppm/℃
精度 ±5%
额定功率 14W
电阻个数 -
应用等级 工业级

W24-6K8JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-6K8JI数据手册

厂牌 PDF简要描述 下载
WELWYN 其它固定电阻 WELWYN W24-6K8JI W24-6K8JI数据手册

W24-6K8JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
