W22-390RJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 390Ω ±5% 7W ±75ppm/℃ 通孔安装 22mm(长度)
供应商型号: 1443045
供应商: 欧时
标准整包数: 5

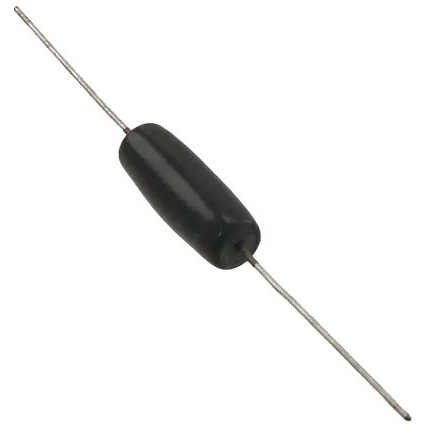

WELWYN 通孔电阻 W22-390RJI

W22-390RJI概述


    产品简介


    威图陶瓷涂层线绕电阻器(W20系列)
    威图陶瓷涂层线绕电阻器(W20系列)是一种适用于恶劣环境的高性能电阻器。这些电阻器采用无铅玻璃陶瓷涂层,具有高稳定性、高可靠性和优异的过载特性,特别适合用于保护电路。其独特的结构使其能够在较小体积内实现较高的功率耗散能力,同时保持良好的耐热性能和绝缘性。

    技术参数


    尺寸与重量
    | 类型 | Lmax (mm) | Dmax (mm) | fmin (mm) | dnom (mm) | Wt.nom (g) |
    |
    | W21 | 12.7 | 5.6 | 22.75 | 0.8 | 1 |
    | W215 | 22.0 | 7.0 | 23.1 | 0.8 | 2 |
    | W22 | 22.0 | 8.0 | 23.1 | 0.8 | 2 |
    | W23 | 38.0 | 8.0 | - | 0.8 | 3.5 |
    | W24 | 53.5 | 8.0 | - | 0.8 | 5 |
    电气参数
    - 功率等级(在25°C时)
    - 商用:3.0W、5.0W、7.0W、10.5W、14.0W
    - CECC:2.9W、5.0W、7.0W、10.5W、14.0W(在70°C时:2.5W、4.3W、6.0W、9.0W、12.0W)
    - 阻值范围
    - 1%容差:0.1Ω 至 100KΩ
    - 2%容差:0.5Ω 至 100KΩ
    - 5%容差:0.1Ω 至 100KΩ
    - 温度系数(-55°C 至 200°C)
    - 典型值:<±75ppm/°C
    - 最大值:±200ppm/°C
    环境条件
    - 工作温度范围:-55°C 至 200°C
    - 最高工作电压:100V 至 750V
    - 热阻:88°C/W 至 22°C/W

    产品特点和优势


    - 耐环境性:符合CECC标准,能在恶劣环境中稳定运行。
    - 高可靠性:无铅玻璃陶瓷涂层使电阻器具有高耐腐蚀性和良好的物理强度。
    - 高功率耗散:即使在紧凑的尺寸下也能承受较高的功率。
    - 高稳定性:温度系数低,使得阻值变化极小,能够长期保持稳定性能。

    应用案例和使用建议


    应用案例
    这些电阻器常用于需要高可靠性和高功率耗散的应用,如电源、电机驱动和工业控制系统。特别是在高温和振动环境中,这些电阻器的性能表现尤为突出。
    使用建议
    - 在安装时,确保引脚弯曲不会影响电阻器主体,建议最小弯曲半径为1.2mm。
    - 避免将电阻器置于靠近导体的位置,以防止过热和绝缘失效。
    - 清洁时,使用工业清洁溶剂,但要避免直接喷洒到电阻器上。

    兼容性和支持


    这些电阻器支持与其他电子元件的标准接口,例如在电源和电机驱动系统中。厂商提供详细的技术支持,包括性能测试报告、安装指导和维护建议。

    常见问题与解决方案


    1. 问题:在高温环境下,电阻器的阻值会变化吗?
    - 解决方法:通过降低功耗或增加散热措施来减小温度对阻值的影响。
    2. 问题:如何处理电阻器表面的标记模糊问题?
    - 解决方法:避免使用溶剂直接清洗标记区域,可以使用软布轻轻擦拭。

    总结和推荐


    总体来说,威图陶瓷涂层线绕电阻器(W20系列)在恶劣环境下的高可靠性和卓越性能使其成为许多应用场景的理想选择。推荐用户在需要高功率耗散和高可靠性的场合使用这些电阻器。如果您正在寻找一种在极端环境下仍然能保持稳定性能的电阻器,那么W20系列是您不错的选择。

W22-390RJI参数

参数
电阻值 390Ω
精度 ±5%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 22mm(长度)
安装方式 通孔安装

W22-390RJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W22-390RJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W22-390RJI W22-390RJI数据手册

W22-390RJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
